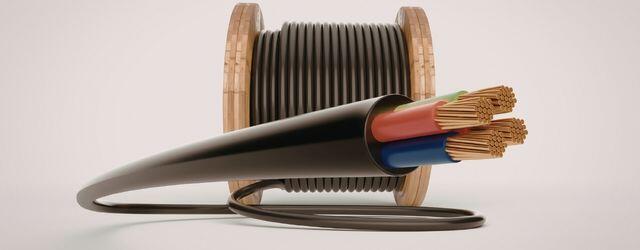

Kablo kesiti, bir elektrik telinin dışındaki yalıtkan kılıf soyulduğunda içinden çıkan iletken kısmın dik açıyla kesilmesiyle oluşan dairesel yüzey alanıdır ve genellikle milimetrekare (mm²) cinsinden ölçülür. Elektrik tesisatlarında güvenliği ve enerji verimliliğini sağlamak için çekilecek akım miktarına ve hattın uzunluğuna bağlı olarak doğru kesit değerinin matematiksel formüllerle hesaplanması şarttır. Doğru yöntemler kullanılarak yapılan kesit ve uzunluk hesaplamaları, hem kablonun aşırı ısınarak yangın çıkarmasını önler hem de gerilim düşümlerini engelleyerek elektrikli cihazların tam performansla ve uzun ömürlü çalışmasını garanti altına alır.
Kablo kesiti, elektriği taşıyan iletkenin çapı değil, o iletkenin dairesel yüzeyinin alanıdır. Fiziksel olarak bir kablonun içindeki bakır veya alüminyum telin kesit alanı büyüdükçe, elektrik akımına karşı gösterdiği direnç azalır ve bu sayede içinden geçebilecek elektron miktarı, yani akım taşıma kapasitesi artar. Kablo kesiti hesaplamalarında alan formülü olan A = π · r² mantığı geçerlidir; ancak pratikte üreticiler ürünlerini doğrudan 1.5 mm², 2.5 mm², 4 mm² gibi standart kesit alanlarıyla sınıflandırırlar.
Bir elektrik projesinde "kalın kablo" ifadesi aslında kesit alanı büyük olan kabloyu tanımlar. Çok telli esnek kablolarda (NYAF gibi) kesit, içindeki saç teli inceliğindeki tüm iletkenlerin toplam yüzey alanını ifade eder. Tesisatın can damarı olan bu iletkenlerin alanlarının doğru bilinmesi, sistemin üzerinden geçecek gücün ısınma ve enerji kaybı yaratmadan taşınabilmesi için ilk ve en önemli adımdır.
Kablo kesitinin rastgele seçilmesi, tesisatın güvenliğini ve elektriksel cihazların sağlığını doğrudan tehdit eden çok ciddi riskler barındırır. Bu nedenle kesitin bilimsel gerçeklere ve akım taşıma kapasitelerine göre belirlenmesi mühendislik açısından bir zorunluluktur.
Elektrik akımı iletken üzerinden geçerken bir sürtünme (direnç) ile karşılaşır ve bu durum ısı enerjisi üretir; eğer kesit küçükse kablo aşırı ısınarak izolasyon kılıfını eritir ve kısa devre kaynaklı yangınlara yol açar.
Hattın başında sisteme verilen voltaj, ince kesitli bir kablodan geçerken yol boyunca düşüş yaşar ve hattın sonundaki cihaza ulaştığında cihazın çalışması için gereken standart gerilim seviyesinin (örneğin 220V) çok altına iner.
Düşük gerilimle çalışmaya zorlanan motorlu cihazlar (buzdolabı, çamaşır makinesi, endüstriyel makineler) ihtiyacı olan gücü dengelemek için daha fazla akım çekmeye çalışır, bu da motor bobinlerinin yanmasına sebep olur.
Gereğinden çok daha kalın bir kesit seçilmesi ise teknik olarak bir güvenlik sorunu yaratmasa da tesisat maliyetlerini gereksiz yere katlayarak ekonomik verimsizliğe neden olur.
Tesisatın hem güvenli hem de bütçe dostu olabilmesi için hesaplamaların titizlikle yapılması, mühendislik standartlarının tavizsiz uygulanması gerekir.
Kablo kesiti hesaplanırken devrenin çekeceği maksimum akım, hattın uzunluğu, kullanılan iletkenin öz direnci ve sistemde izin verilen maksimum gerilim düşümü (genellikle aydınlatmada %1.5, motorda %3) dikkate alınır. Doğru akım (DC) veya tek fazlı alternatif akım (AC) sistemlerinde kesit hesabı için belirli sabit formüller kullanılır.
Tek fazlı (monofaze) bir sistemde kesit alanını (S) bulmak için kullanılan temel gerilim düşümü formülü şu şekildedir:
S = (2 · L · I) / (κ · ΔU)
Bu formülde S kablo kesitini (mm²), L kablonun tek yönlü uzunluğunu (metre), I hattan çekilecek maksimum akımı (Amper), κ iletkenin öz iletkenlik katsayısını (bakır için genellikle 56, alüminyum için 35 kabul edilir) ve ΔU sistemde tolere edilebilir maksimum gerilim düşümünü (Volt) temsil eder. Formül sonucunda çıkan değer, standart üretilmiş kablo kesitleriyle eşleştirilir ve her zaman çıkan sonucun bir üstündeki standart kesit değeri (örneğin sonuç 3.2 çıkarsa 4 mm²) tercih edilerek güvenlik payı bırakılır.
Kablo uzunluğu, genellikle tesisatın kurulacağı alanın fiziki ölçümleri yapılarak belirlense de, bazen mevcut bir panodaki gerilim düşümünü sabit tutmak için çekilebilecek "maksimum kablo mesafesi" hesaplanmak istenir. Ayrıca yeraltında veya duvar içinde kalmış, ucu görünmeyen bir kablonun fiziksel uzunluğunu bulmak için direnç değerlerinden faydalanılır.
Mevcut bir iletkenin direncini avometre ile ölçtükten sonra uzunluğunu (L) bulmak için formül tersten işletilir:
L = (R · S) / ρ
Burada R ölçülen toplam direnci (Ω), S iletkenin kesitini (mm²), ρ (ro) ise malzemenin öz direncini (Ω · mm² / m) ifade eder. Gelişmiş endüstriyel tesislerde ise bu tarz matematiksel hesaplamalar yerine kablonun içine sinyal gönderip yansıma süresini ölçen "TDR" (Zaman Etki Alanı Yansımaölçer) cihazları kullanılarak kablonun fiziki uzunluğu veya kopukluk noktasının mesafesi santimetre hassasiyetiyle tespit edilebilir.
Matematiksel formüller karmaşık geldiğinde, elektrikçiler ve mühendisler tarafından sahada yaygın olarak kullanılan pratik yöntemler ve standartlaştırılmış cetveller devreye girer. Bu pratik araçlar, hızlı karar verilmesi gereken durumlarda hata payını en aza indirir.
Uluslararası standartlara göre hazırlanmış akım taşıma kapasitesi cetvelleri sayesinde, cihazın gücüne karşılık gelen ideal kesit değeri hiçbir hesap yapmadan doğrudan tablodan okunabilir.
Akıllı telefonlar için geliştirilen elektrik mühendisliği mobil uygulamaları, voltaj, güç ve mesafe bilgilerini girdiğinizde saniyeler içinde kullanmanız gereken kablo kesitini otomatik olarak verir.
Kısa mesafeli standart ev tesisatlarında evrensel bir kural olarak; aydınlatma linyeleri için 1.5 mm² ve priz linyeleri için 2.5 mm² kesit tercih edilmesi, detaylı uzunluk hesabına gerek bırakmayan güvenli bir standarttır.
Bu pratik yöntemler saha uygulamalarını hızlandırsa da, uzun mesafeli endüstriyel hatlarda formüllerle çapraz kontrol yapılması her zaman daha sağlıklı sonuçlar doğurur.
Kesit ve uzunluk, tesisat güvenliğinin temelini oluştursa da iletkenin çalışacağı ortamın fiziksel şartları kablo seçimini etkileyen diğer kritik unsurlardır. Yalnızca akım kapasitesine odaklanmak, zorlu koşullarda çalışan sistemlerin erken arızalanmasına neden olabilir.
Kabloların yan yana aynı boru içinden veya aynı kablo kanalı üzerinden toplu olarak geçirilmesi (gruplama), ısı dağılımını zorlaştıracağından taşıma kapasitesini düşürür ve daha kalın kesit seçmeyi gerektirir.
Tesisatın döşeneceği ortamın dış sıcaklığı normal değerlerin üzerindeyse (örneğin fırınhaneler veya doğrudan güneş alan çatılar), sıcaklık düzeltme katsayıları kullanılarak kesit büyütülmelidir.
Yeraltına döşenecek hatlar için mekanik darbelere karşı çelik zırhlı kablolar tercih edilirken, kemirgen tehlikesi olan alanlarda özel kimyasal katkılı dış kılıflara sahip modeller kullanılmalıdır.
Hastane, okul ve alışveriş merkezi gibi kalabalık binalarda yangın anında alevi iletmeyen ve zehirli halojen gazı çıkarmayan (HFFR) yalıtım malzemesine sahip ürünler seçilmelidir.
Bu dış etkenler, hesaplanan kesitin uygulanabilirliğini doğrudan etkilediği için elektrik projesinin planlama aşamasında eksiksiz olarak değerlendirilmelidir.
Kablo seçimi ve tesisat boyutlandırması konusunda elektrik kullanıcılarının ve teknisyenlerin akıllarına takılan temel teknik detaylar bulunmaktadır. Aşağıda en çok merak edilen soruları ve uygulamaya yönelik doğru bilinen yanıtlarını bulabilirsiniz.
Elektrik akımını taşıyan iletkenin boyu uzadıkça elektriğe gösterdiği fiziksel direnç de doğrusal olarak artar. Direncin artması, akımın hatta sürtünerek ısıya dönüşmesine ve hattın sonunda ciddi bir voltaj düşümü (gerilim kaybı) yaşanmasına neden olur. Bu kaybı dengelemek ve elektriğin hedefe güçlü bir şekilde ulaşmasını sağlamak için dirence ters orantılı olan kesit alanının büyütülmesi, yani daha kalın bir kablo kullanılması gereklidir.
Standart ev elektrik tesisatlarında kullanım alanına göre üç farklı ana kesit tipi uygulanır. Evdeki lambaların bağlandığı aydınlatma linyeleri ve anahtarlar için 1.5 mm² kesit fazlasıyla yeterlidir. Televizyon, buzdolabı ve ütü gibi standart cihazların takıldığı topraklı priz linyelerine mutlaka 2.5 mm² kesitinde kablo çekilmelidir. Elektrikli şofben, ankastre fırın veya güçlü klima gibi yüksek amper çeken ısıtıcı ve soğutucu cihazlar için ise sigorta kutusundan eksiz olarak 4 mm² veya 6 mm² kesitinde kalın bağımsız hatlar çekilir.
Kablo isimlerindeki ilk rakam kablonun içindeki damar sayısını, ikinci rakam ise her bir damarın milimetrekare cinsinden alanını belirtir. 3x2.5 kablo, içinde Faz, Nötr ve Toprak olmak üzere üç ayrı iletken barındırır ve her biri 2.5 mm² kalınlığındadır; bu model yüksek akım taşıdığı için priz devrelerinde kullanılır. 3x1.5 kablo ise yine üç damarlı olup iletken alanları 1.5 mm²'dir; genellikle topraklama gerektiren metal gövdeli avizelerin ve standart aydınlatma hatlarının beslenmesinde tercih edilir.
Kesinlikle verir. Cihazın ihtiyacı olan akımı taşıyamayacak kadar ince bir kesit seçildiğinde hattın üzerinde yüksek miktarda voltaj düşer ve örneğin cihaza 220V yerine 180V ulaşır. Bu düşük gerilim durumu, özellikle kompresörlü cihazların (buzdolabı, klima) ve elektrik motorlarının nominal dönüş hızına ulaşamamasına, zorlanmasına ve çok yüksek akım çekerek kısa sürede iç sargılarının yanmasına neden olur. Elektronik kartlı cihazlarda ise voltaj dalgalanmaları anakart arızalarına yol açar.
AWG (American Wire Gauge), özellikle ithal elektronik cihazlarda ve data kablolarında kullanılan Amerikan tel kalınlığı standardıdır. Metrik sistemin aksine AWG sisteminde numara ne kadar küçükse, kablonun kalınlığı o kadar büyüktür. Çevrim işlemi standart tablolar kullanılarak yapılır; örneğin 14 AWG bir kablo metrik sistemde yaklaşık olarak 2.08 mm²'ye denk gelirken, numarası daha küçük olan 12 AWG yaklaşık 3.31 mm²'ye eşittir. Kesin dönüşümler için mühendislik çevrim tablolarının kullanılması tavsiye edilir.
Özetle, elektrik tesisatlarının sorunsuz ve güvenli bir şekilde çalışması için kablo kesiti ve uzunluğunun birbiriyle dengeli bir şekilde hesaplanması şarttır. Mesafe uzadıkça artan gerilim düşümünü engellemek için kesiti büyütmek, cihazların çekeceği gücü doğru analiz etmek ve ortam şartlarına uygun yalıtıma sahip iletkenleri seçmek, sağlıklı bir projenin temel adımlarıdır. Elektrik doğası gereği hata kaldırmayan bir enerji türü olduğundan, bu hesaplamaların her zaman ulusal tesisat standartlarına uygun olarak ve uzman kişiler tarafından yapılması gerekmektedir.
