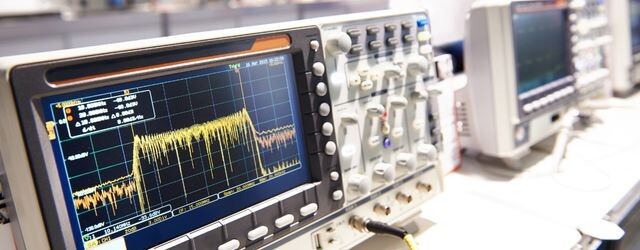

Osiloskop Nedir? Ne İşe Yarar?

Osiloskop, elektriksel sinyalleri görsel olarak görüntüleyen bir ölçüm cihazıdır. Genellikle elektronik ve elektrik mühendisliği alanlarında kullanılır. Sinyallerin zaman içindeki değişimlerini göstererek, voltaj düzeylerini ve dalga formlarını analiz etmeye yardımcı olur. Osiloskop, devrelerdeki arızaların teşhisinde, sinyal kalitesinin değerlendirilmesinde ve çeşitli elektronik cihazların performansını ölçmede önemli bir rol oynar. Bu cihazlar, kullanıcıların karmaşık elektriksel sinyalleri anlamalarına ve düzgün bir şekilde yorumlamalarına olanak tanır. Özellikle mühendislik, otomotiv ve telekomünikasyon sektörlerinde yaygın olarak kullanılmaktadır.

Osiloskop Nedir?

Osiloskop, elektrik sinyallerinin dalga formlarını görüntülemek için kullanılan bir cihazdır. Temel işlevi, voltaj değişimlerini zamanla görselleştirmektir. Ekranda görülen dalga formları, kullanıcıya sinyalin yapısı hakkında bilgi verir. Osiloskoplar, analog ve dijital olmak üzere iki ana türde bulunur. Her iki türün de farklı çalışma prensipleri ve avantajları vardır. Cihaz, özellikle elektronik devrelerin analizinde ve hata tespitinde vazgeçilmez bir araçtır. Osiloskop, mühendisler ve teknisyenler için kritik bir ölçüm aracı olarak öne çıkar.

Osiloskop Çeşitleri

Osiloskop çeşitleri, kullanım alanlarına ve ihtiyaçlara göre değişiklik göstermektedir. Başlıca osiloskop türleri şunlardır:

• Dijital Osiloskop: Sinyalleri dijital olarak işleyip görüntüleyen, yüksek hassasiyet ve veri kaydı sağlar.

• Analog Osiloskop: Sinyalleri gerçek zamanlı olarak gösteren, basit yapı ve düşük maliyet sunar.

• Taşınabilir Osiloskop: Küçük boyutlu ve hafif, yerinde ölçüm yapmak için ideal.

• Modüler Osiloskop: Farklı bileşenlerle özelleştirilebilen, çeşitli ölçüm ihtiyaçlarına yanıt verir.
  Her bir tür, farklı avantajlar sunarak çeşitli uygulama alanlarına hizmet eder.

Osiloskop Nasıl Çalışır?

Osiloskop, elektriksel sinyalleri ölçmek ve görüntülemek için karmaşık bir işlem süreci kullanır. Cihaz, öncelikle ölçülen sinyali bir prob aracılığıyla alır. Sinyal, daha sonra voltaj değişikliklerini temsil eden bir dalga formuna dönüştürülür. Osiloskop, bu sinyali zaman içinde görüntülemek üzere tarama işlemi gerçekleştirir. İçindeki analog-dijital çevirici, sinyali dijital veriye dönüştürür. Ekranda görülen dalga formu, kullanıcıya sinyalin frekansı, amplitüd ve şekli hakkında bilgi sağlar. Bu şekilde, osiloskop elektriksel sinyallerin analizi için önemli bir araçtır.

Osiloskop Kullanım Alanları

Osiloskoplar, çeşitli endüstrilerde birçok farklı amaçla kullanılmaktadır. Başlıca kullanım alanları şunlardır:

• Elektronik Tasarım: Devre elemanlarının test edilmesi ve hata ayıklama.

• Otomotiv Sektörü: Araçların elektrik sistemlerinin analizi.

• Telekomünikasyon: Sinyal iletimi ve kalite kontrolü.

• Kardiyoloji: Kalp atışlarının elektriksel aktivitelerinin ölçümü.
  Osiloskop, bu alanlar dışında bilimsel araştırmalardan eğitim sektörüne kadar geniş bir yelpazede yer almaktadır.

Osiloskop ile Ölçüm Yapma

Osiloskop ile doğru ölçüm yapabilmek için belirli adımların izlenmesi gerekmektedir. Öncelikle, ölçülecek sinyalin prob ile osiloskopa doğru şekilde bağlanması gerekir. Cihaz açıldıktan sonra, uygun zaman ve voltaj ölçekleri ayarlanmalıdır. Sinyal görüntülendikten sonra, dalga formunun detayları incelenmeli ve gerektiğinde ölçekler düzenlenmelidir. Ölçüm yaparken, dikkatli olmak ve ortamın elektromanyetik gürültüsünü minimize etmek önemlidir. Bu şekilde, osiloskop ile hassas ve doğru ölçümler gerçekleştirmek mümkün olur.

Osiloskop Kullanırken Dikkat Edilmesi Gerekenler

Osiloskop kullanırken doğru sonuçlar almak için bazı önemli noktalara dikkat edilmelidir. Bunlar arasında:

• Probun doğru bağlanması ve kalibre edilmesi.

• Doğru zaman ve voltaj ölçeklerinin seçilmesi.

• Ölçüm yaparken ortam gürültüsünün azaltılması.

• Cihazın çalışma talimatlarına uygun kullanımı.

• Sinyal kaynağının özelliklerinin bilinmesi.
  Bu dikkat noktaları, osiloskop ile yapılan ölçümlerin doğruluğunu artırarak kullanıcıya daha güvenilir veriler sunar.

Osiloskop Satın Alırken Nelere Dikkat Edilmeli?

Osiloskop satın alırken doğru seçim yapmak için bazı kriterler göz önünde bulundurulmalıdır. Bu kriterler:

• Ölçmek istediğiniz sinyallerin frekans aralığına uygun bant genişliği seçin.

• Yüksek hassasiyet gerektiren ölçümler için uygun bir model tercih edin.

• Görüntüleme kolaylığı sağlayacak yeterince büyük ve kaliteli bir ekran.

• Eğer yerinde ölçüm yapacaksanız, taşınabilir bir osiloskop tercih edin.

• Bütçenize uygun, ihtiyaçlarınıza cevap verebilecek bir cihaz araştırın.
  Bu faktörler, en uygun osiloskobu seçmenize yardımcı olur.

En Popüler Osiloskop Markaları ve Modelleri

Piyasada birçok osiloskop markası ve modeli bulunmaktadır. En popüler markalardan bazıları şunlardır:

• Tektronix: Geniş bant genişliği ve yüksek performans sunan modelleri ile bilinir.

• Keysight: Özellikle dijital osiloskopları ile mühendislik alanında tercih edilmektedir.

• Owon: Uygun fiyatlı ve taşıması kolay osiloskoplar sunar.

• Rohde & Schwarz: Yüksek kaliteli, profesyonel ölçüm cihazları üretir.
  Bu markaların çeşitli modelleri, farklı ihtiyaçlara ve bütçelere uygun çözümler sağlamaktadır.

Osiloskop ve Multimetre Arasındaki Farklar

Osiloskop ve multimetre, elektriksel ölçüm yapmak için kullanılan iki farklı cihazdır. Aralarındaki başlıca farklar şunlardır:

• Osiloskop, voltaj değişimlerini zamanla görselleştirirken, multimetre voltaj, akım ve direnç değerlerini ölçer.

• Osiloskop, dalga formlarını gösterir; multimetre ise sayısal değerler sunar.

• Osiloskop daha karmaşık sinyalleri analiz etmek için kullanılırken, multimetre genel elektriksel ölçümler için tercih edilir.
  Her iki cihaz da elektrik ve elektronik alanında önemli araçlardır, ancak farklı ihtiyaçlara hizmet ederler.

Sonuç - Osiloskop Neden Önemlidir?

Osiloskop, elektriksel sinyallerin analizi açısından son derece önemli bir cihazdır. Karmaşık sinyalleri görselleştirerek, mühendislerin ve teknisyenlerin sorunları hızlı bir şekilde teşhis etmelerine yardımcı olur. Elektronik cihazların geliştirilmesi, testi ve kalibrasyonu süreçlerinde kritik bir rol oynar. Osiloskop, kalite kontrol ve otomasyon sistemlerinde de yaygın olarak kullanılır. Bu nedenle, osiloskoplar modern teknolojinin vazgeçilmez bir parçasıdır ve birçok endüstride güvenilir ölçüm ve analiz sağlamak için kullanılmaktadır.

Osiloskop Hakkında Sıkça Sorulan Sorular

Osiloskoplar ile ilgili sıkça sorulan sorular, kullanıcıların cihaz hakkında daha fazla bilgi edinmesini sağlar.

Osiloskop ile hangi tür sinyaller ölçülebilir?

Osiloskop, geniş bir yelpazede elektriksel sinyalleri ölçme kapasitesine sahiptir. Ölçülebilen sinyal türleri arasında:

• DC (Doğru Akım) Sinyalleri: Sürekli voltaj değişimlerini ölçmek için kullanılır.

• AC (Alternatif Akım) Sinyalleri: Zaman içindeki voltaj değişikliklerini analiz eder.

• Dijital Sinyaller: Elektronik cihazların veri iletimini temsil eden sinyallerdir.

• Ses Sinyalları: Ses dalgalarının elektriksel versiyonlarını ölçebilir.
  Bu çeşitlilik, osiloskopların birçok endüstride ve uygulamada kullanılabilmesini sağlar.

Yeni başlayanlar için hangi osiloskop modeli önerilir?

Yeni başlayanlar için osiloskop seçerken, kullanımı kolay ve temel özellikler sunan modeller tercih edilmelidir. Önerilen modeller arasında:

• Tek Kanal Dijital Osiloskop: Basit yapısı ile yeni kullanıcılar için uygundur.

• Owon VDS Serisi: Taşınabilir, kullanıcı dostu arayüze sahip.

• Hantek 6022BE: Uygun fiyatlı ve iyi özellikler sunan bir model.
  Bu modeller, temel elektriksel ölçümler yapmak isteyen yeni başlayanların ihtiyaçlarını karşılar ve öğrenme sürecini kolaylaştırır.

Dijital ve analog osiloskop arasındaki farklar nelerdir?

Dijital ve analog osiloskoplar, sinyal işleme ve görüntüleme açısından farklılık gösterir. Ana farklar şunlardır:

• Sinyal İşleme: Dijital osiloskop, sinyalleri dijital formatta işleyerek daha yüksek hassasiyet ve veri kaydı imkanı sunar. Analog osiloskop ise sinyalleri gerçek zamanlı olarak analog formatta gösterir.

• Görüntüleme: Dijital osiloskop, dalga formunu kaydetme ve geçmiş verileri görüntüleme özelliklerine sahiptir. Analog osiloskop, sürekli akışta dalga formunu gösterir.

• Fiyat ve Karmaşıklık: Dijital osiloskoplar genellikle daha pahalı ve karmaşık olup, daha geniş fonksiyonlar sağlar. Analog osiloskoplar daha basit ve uygun fiyatlıdır.
