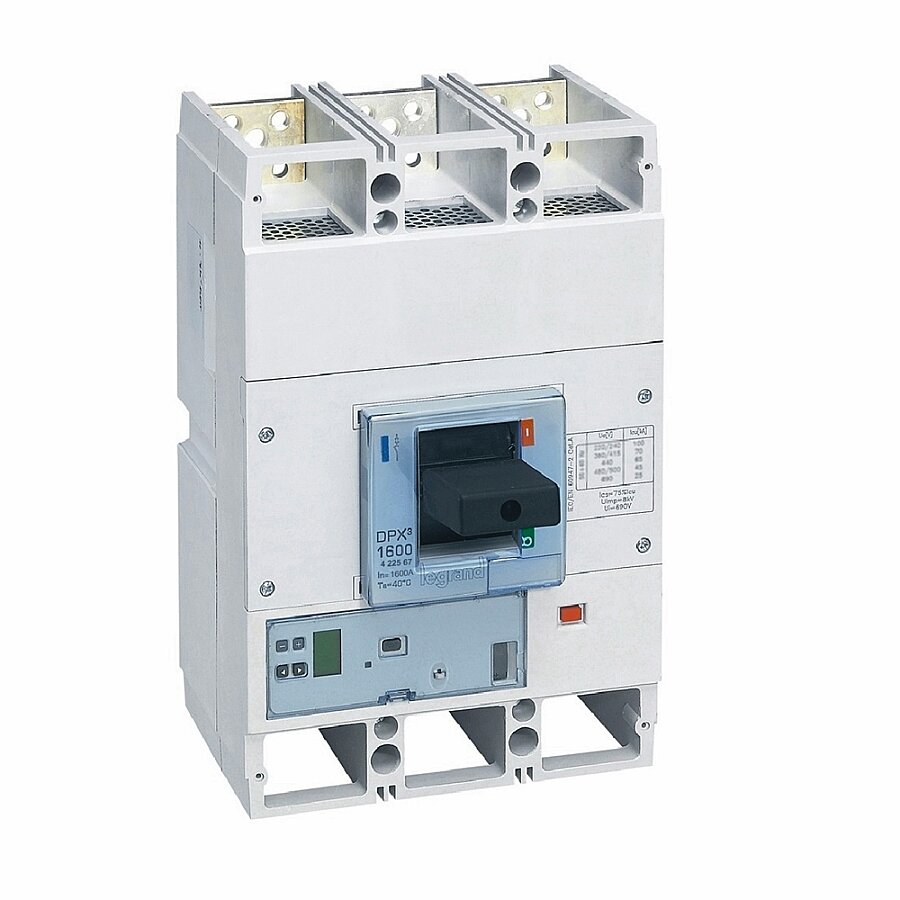

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak amacıyla tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ 1600 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde yüksek güvenlikli enerji yönetimi sağlar.
1600A anma akımı ile ağır endüstriyel yüklerde üstün performans sunarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı maksimum koruma sağlar.
Elektronik S1 koruma ünitesi sayesinde termik ve manyetik koruma ayarları hassas şekilde yapılandırılabilir. Termik koruma ayarı 640A – 1600A arasında yapılabilirken, kısa süre gecikmeli kısa devre koruması 960A – 16000A arasında ayarlanabilir yapıdadır. Ani kısa devre koruması ise 20000A seviyesindedir.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
Ürün; yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması, döner kol ve kilitleme aksesuarları ile genişletilebilir yapıdadır. Plug-in ve çekmeceli (draw-out) sistemlerle uyumlu olarak kullanılabilir.
Ön bağlantılı vidalı terminal yapısı sayesinde güvenli bağlantı imkânı sunan DPX³ 1600 serisi; enerji dağıtım panoları, XL³ pano sistemleri, ağır sanayi tesisleri ve yüksek güçlü endüstriyel uygulamalarda güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422567
Marka: Legrand
Seri: DPX³ 1600
Tip: Elektronik Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 1600 A
Koruma Tipi: Elektronik S1 Koruma Ünitesi
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 640 – 1600 A
Kısa Süreli Kısa Devre Ayarı: 960 – 16000 A
Ani Kısa Devre Koruması: 20000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 3 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Motor Mekanizması: Opsiyonel
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
