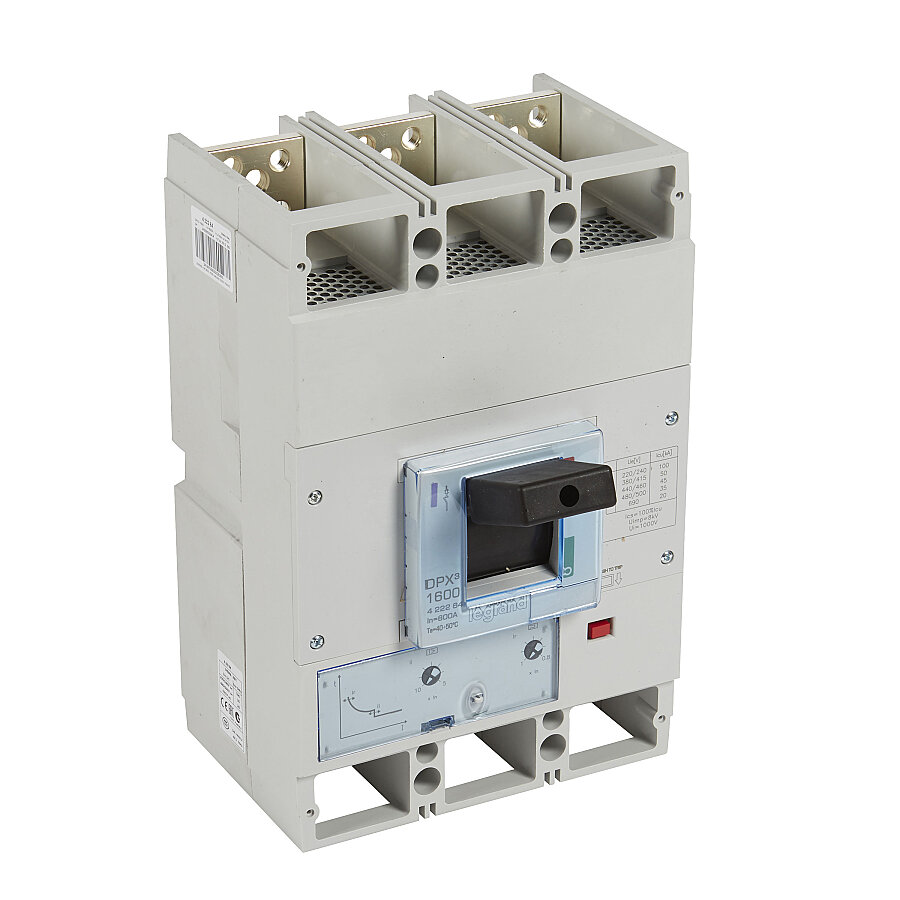

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve güvenli devre koruması sağlamak için tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ 1600 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir enerji yönetimi sağlar.
800A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda yüksek performans sunarken, 400V AC’de 50 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı etkili koruma sağlar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, 640A – 800A arasında ayarlanabilir aşırı yük korumasına sahiptir. Manyetik kısa devre koruması ise 4000A – 8000A aralığında ayarlanabilir yapıdadır.
IEC 60947-2 standardına uygun olarak üretilmiş olan bu model; yardımcı kontaklar, kaçak akım röleleri ve motor mekanizmaları ile genişletilebilir yapıdadır.
Ürün; bara bağlantı plakaları ve faz ayırıcı izole bariyerler ile birlikte sunulur. Ön bağlantılı vidalı terminal yapısı sayesinde güvenli ve sağlam bağlantı imkânı sağlar.
XL³ pano ve muhafaza sistemlerine montaj için uygun olan DPX³ 1600 serisi, enerji dağıtım panoları, endüstriyel tesisler ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422264
Marka: Legrand
Seri: DPX³ 1600
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 800 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Termik Ayar Aralığı: 640 – 800 A
Manyetik Ayar Aralığı: 4000 – 8000 A
Kaçak Akım Koruması: Harici röle ile desteklenebilir
Yardımcı Kontak: 3 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standart: IEC 60947-2
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
