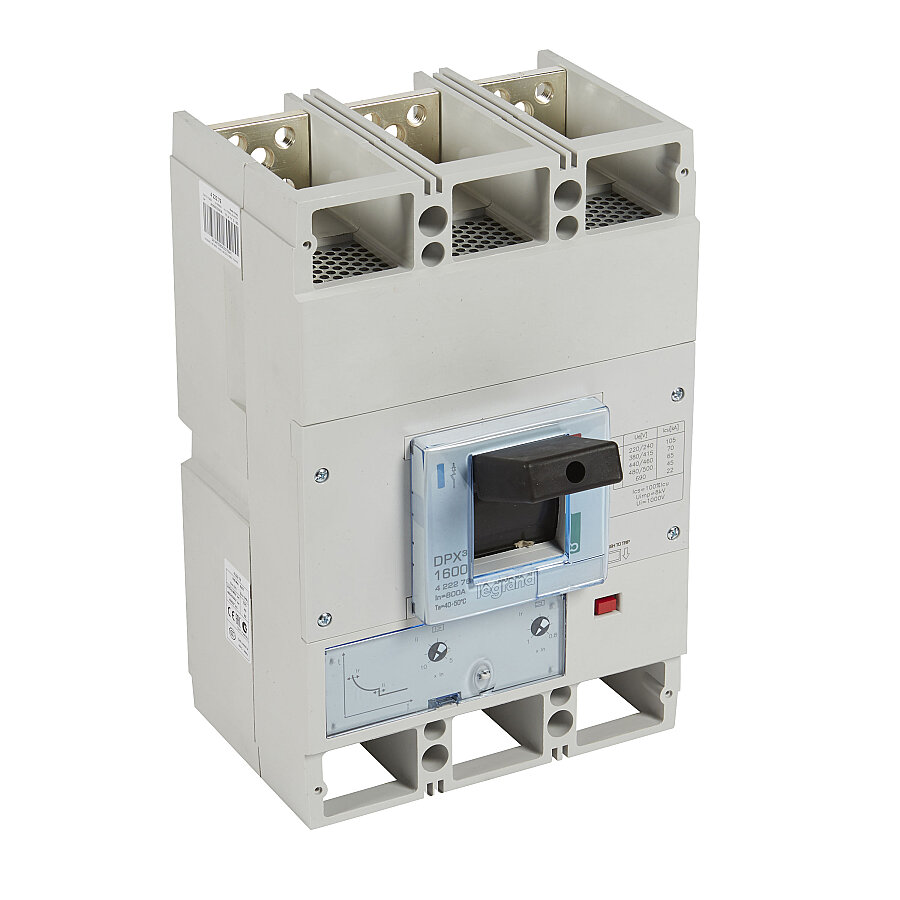

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol ve devre koruması sağlamak için tasarlanmış yüksek performanslı bir kompakt şalterdir.
DPX³ 1600 serisine ait bu model, 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenli enerji yönetimi sunar. 800A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda etkin performans sağlarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı üstün koruma sunar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, aşırı yük ve kısa devre durumlarında devreyi hızlı şekilde keserek tesisatı ve bağlı ekipmanları korur. Termik koruma ayarı 640A – 800A arasında, manyetik koruma ayarı ise 4000A – 8000A arasında ayarlanabilir yapıdadır.
IEC 60947-2 standardına uygun olarak üretilmiş olan bu model, XL³ pano ve muhafazalara montaj için uygundur. Yardımcı kontaklar, kaçak akım röleleri ve motor mekanizmaları ile genişletilebilir yapıdadır.
Ürün; bara bağlantı plakaları ve faz ayırıcı izole bariyerler ile birlikte sunulur. Ön bağlantılı vidalı terminal yapısı sayesinde güvenli ve sağlam bağlantı imkânı sağlar.
IP30 koruma sınıfına sahip olan DPX³ 1600 serisi, enerji dağıtım panoları, endüstriyel tesisler ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422276
Marka: Legrand
Seri: DPX³ 1600
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 800 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Termik Ayar Aralığı: 640 – 800 A
Manyetik Ayar Aralığı: 4000 – 8000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 3 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standart: IEC 60947-2
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
