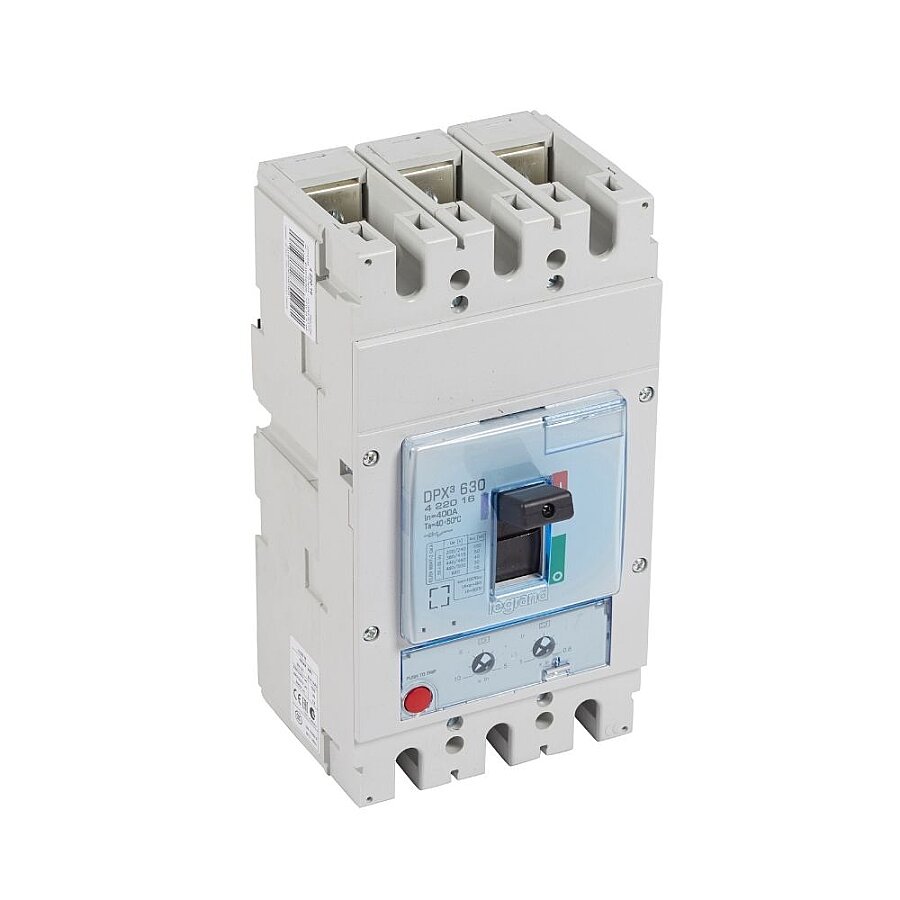

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir enerji yönetimi sağlar.
Elektronik koruma ünitesi ve LCD ekran desteği sayesinde termik ve manyetik koruma ayarları hassas şekilde yapılandırılabilir. Termik koruma ayarı nominal akımın %40 ile %100’ü arasında, manyetik koruma ayarı ise nominal akımın 1.5 ile 10 katı arasında ayarlanabilir.
400A anma akımı ve 400V AC’de 50 kA kısa devre kesme kapasitesi ile ticari ve orta ölçekli endüstriyel tesislerde yüksek güvenlik sağlar. 800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar.
IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiş olan ürün; sıcaklık, nem, titreşim ve tuzlu ortam koşullarına dayanıklı yapıya sahiptir.
Yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır. Vidalı bağlantı sistemi sayesinde güvenli montaj sağlar.
Endüstriyel tesisler, ticari binalar, enerji dağıtım panoları ve otomasyon uygulamalarında güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422016
Marka: Legrand
Seri: DPX³ 250
Tip: Elektronik Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 400 A
Koruma Tipi: Elektronik Koruma Ünitesi
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 320 – 400 A
Manyetik Ayar Aralığı: 2000 – 4000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
