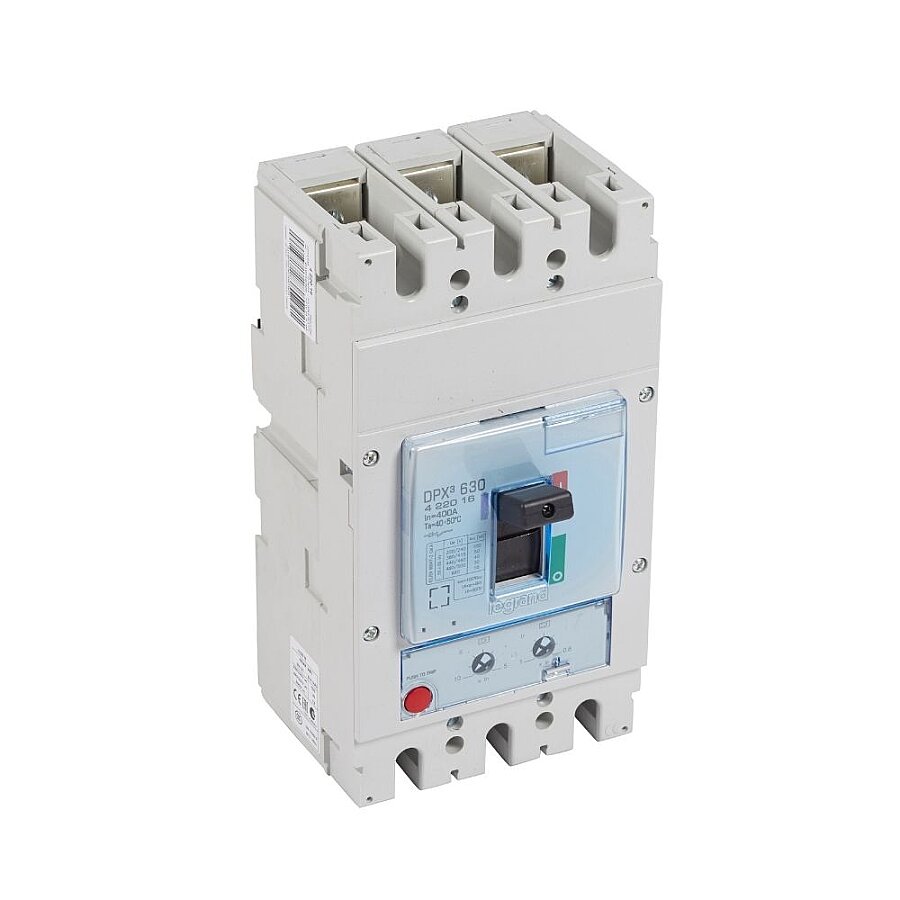

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış yüksek performanslı bir kompakt şalterdir.
DPX³ serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir enerji yönetimi sağlar.
400A anma akımı ile ticari ve endüstriyel uygulamalarda yüksek performans sunarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı üstün koruma sağlar.
Termik-manyetik koruma ünitesi ile donatılmış olan ürün, 320A – 400A arasında ayarlanabilir aşırı yük korumasına sahiptir. Manyetik kısa devre koruması ise 2000A – 4000A aralığında ayarlanabilir yapıdadır.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
DPX³ 630 serisi; yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır. Vidalı bağlantı sistemi sayesinde sağlam ve güvenli montaj sağlar.
IP30 koruma sınıfına sahip olan bu model; endüstriyel tesisler, enerji dağıtım panoları ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422030
Marka: Legrand
Seri: DPX³ 630
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 400 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 320 – 400 A
Manyetik Ayar Aralığı: 2000 – 4000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
