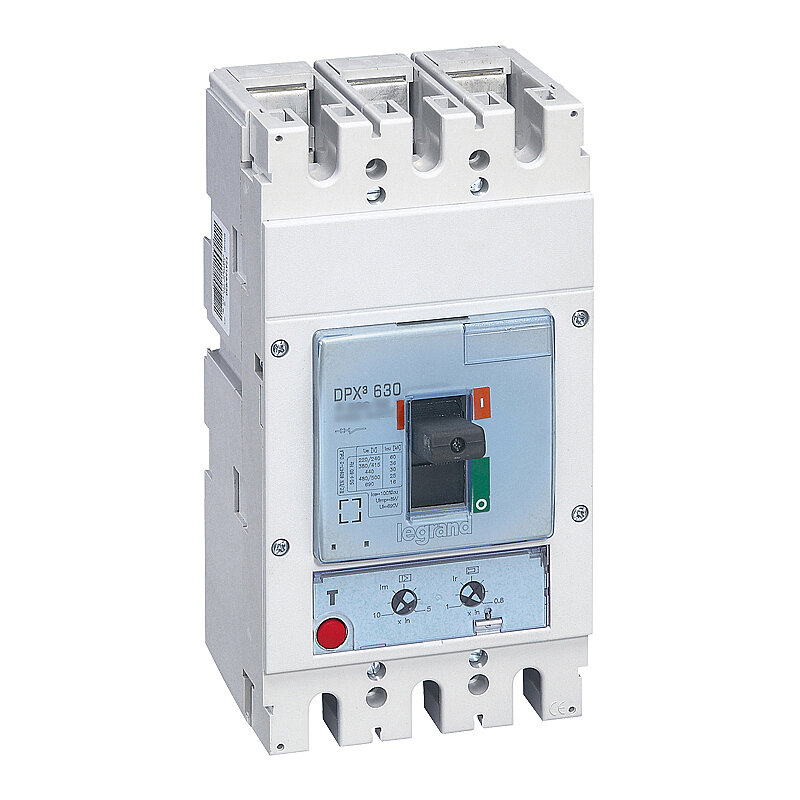

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol ve koruma işlemleri için tasarlanmış yüksek performanslı bir kompakt şalterdir.
DPX³ serisine ait olan bu model, aşırı akım ve kısa devre durumlarında devreyi güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir enerji yönetimi sağlar.
630A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda etkin performans sunarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı maksimum güvenlik sağlar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, 504A – 630A arasında ayarlanabilir aşırı yük korumasına sahiptir. Gecikmesiz kısa devre açma ayarı ise 3150A – 6300A aralığında ayarlanabilir yapıdadır.
Entegre düşük gerilim açtırma özelliği sayesinde gerilim düşüşlerinde sistemi otomatik olarak koruma altına alır. Ön bağlantılı vidalı terminal yapısı ile sağlam ve güvenli bağlantı imkânı sunar.
2 adet yardımcı değiştirici kontak desteği sayesinde otomasyon ve izleme sistemlerine entegrasyon sağlayabilir. Motor mekanizması entegre değildir ancak opsiyonel olarak eklenebilir.
IP30 koruma sınıfına sahip olan bu model, pano içi sabit montaj uygulamaları için uygundur ve endüstriyel tesisler, enerji dağıtım panoları ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422032
Marka: Legrand
Seri: DPX³ 630
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 630 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Termik Ayar Aralığı: 504 – 630 A
Kısa Devre Ayar Aralığı: 3150 – 6300 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
