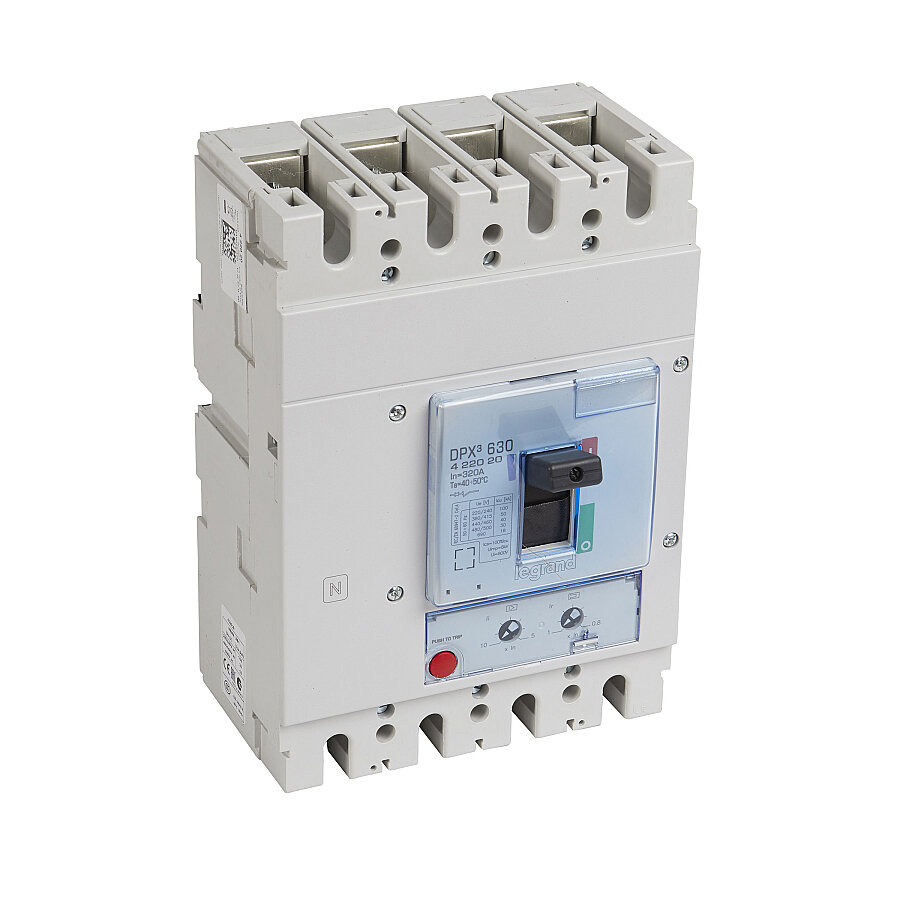

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış yüksek performanslı bir kompakt şalterdir.
DPX³ serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 4 kutuplu yapısı sayesinde üç faz ve nötr hattını aynı anda koruyarak maksimum sistem güvenliği sağlar.
320A anma akımı ve 400V AC’de 50 kA kısa devre kesme kapasitesi ile ticari ve endüstriyel uygulamalarda yüksek güvenlik sağlar. Termik-manyetik koruma ünitesi sayesinde aşırı yük ve kısa devre koruması hassas şekilde ayarlanabilir.
Termik koruma ayarı 256A – 320A arasında yapılabilirken, manyetik koruma ayarı 1600A – 3200A aralığında ayarlanabilir yapıdadır. Böylece farklı yük tiplerine uygun esnek koruma çözümleri sunar.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
DPX³ 630 serisi; yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır. Vidalı bağlantı sistemi sayesinde sağlam ve güvenli montaj sağlar.
Endüstriyel tesisler, ticari binalar, enerji dağıtım panoları ve otomasyon uygulamalarında güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422020
Marka: Legrand
Seri: DPX³ 630
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 4P
Anma Akımı (Iu): 320 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 256 – 320 A
Manyetik Ayar Aralığı: 1600 – 3200 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
