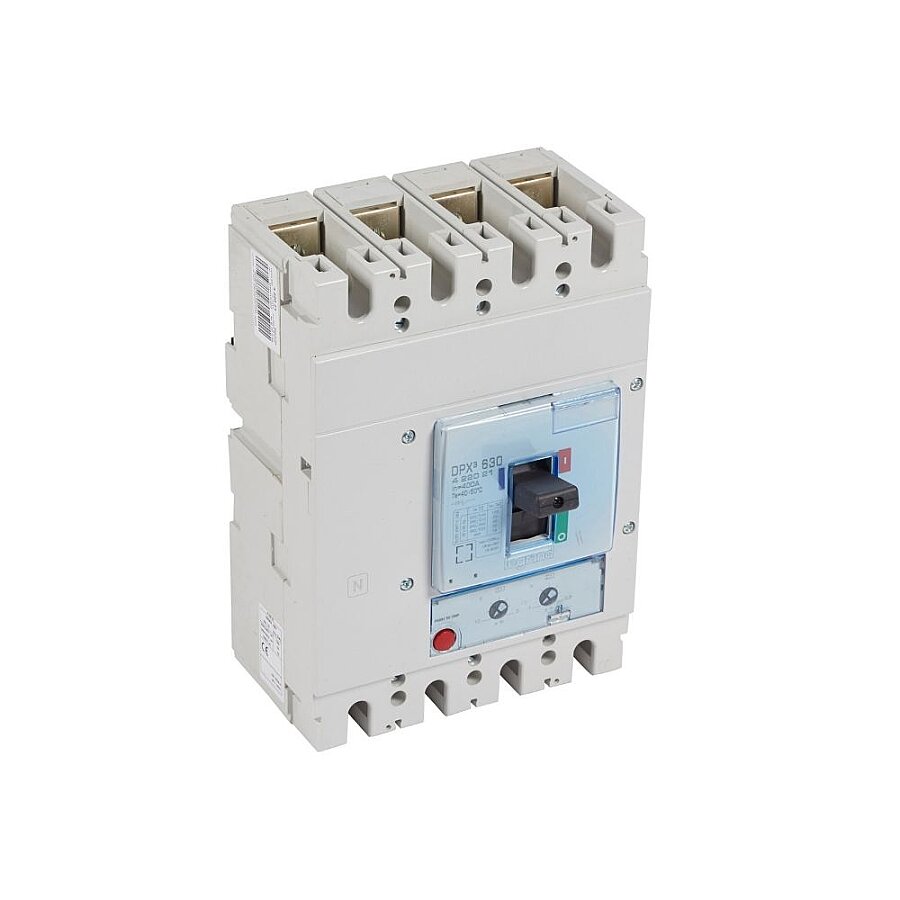

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol ve gelişmiş devre koruması sağlamak için tasarlanmış yüksek performanslı bir kompakt şalterdir.
4 kutuplu yapısı sayesinde üç faz ve nötr hattını aynı anda koruyarak sistem güvenliğini artırır. Elektronik koruma ünitesi sayesinde aşırı yük ve kısa devre korumaları hassas şekilde ayarlanabilir ve LCD ekran üzerinden kontrol edilebilir.
400A anma akımı ile yüksek güç gerektiren ticari ve endüstriyel uygulamalarda etkin performans sunan bu model, 400V AC’de 50 kA kısa devre kesme kapasitesi ile yüksek arıza akımlarına karşı güvenli koruma sağlar.
Termik koruma ayarı nominal akımın %40 ile %100’ü arasında yapılabilirken, manyetik koruma ayarı nominal akımın 1.5 – 10 katı arasında ayarlanabilir. Bu sayede farklı yük tiplerine uygun esnek koruma senaryoları oluşturulabilir.
800V yalıtım gerilimi ve 8kV darbe dayanım gerilimi sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
DPX³ 250 serisi; yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıya sahiptir. Sabit pano montajına uygun olan ürün, vidalı bağlantı sistemi sayesinde güvenli bağlantı sağlar.
Endüstriyel tesisler, ticari binalar, enerji dağıtım panoları ve otomasyon sistemlerinde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422021
Marka: Legrand
Seri: DPX³ 250
Tip: Elektronik Kompakt Şalter (MCCB)
Kutup Sayısı: 4P
Anma Akımı (Iu): 400 A
Koruma Tipi: Elektronik Koruma Ünitesi
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 320 – 400 A
Manyetik Ayar Aralığı: 2000 – 4000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
