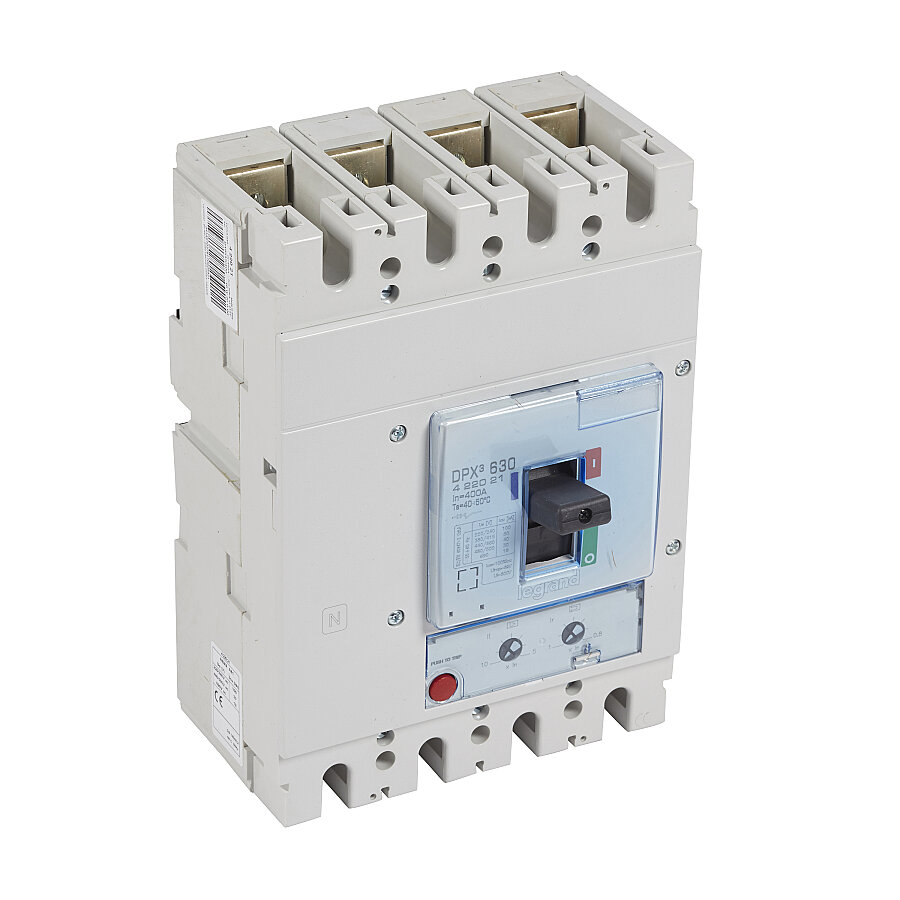

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış profesyonel bir MCCB kompakt şalterdir.
DPX³ 630 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 4 kutuplu yapısı sayesinde üç faz + nötr sistemlerde tam koruma sağlayarak güvenli enerji yönetimi sunar.
500A anma akımı ile yüksek güçlü endüstriyel uygulamalarda üstün performans sunarken, 400V AC’de 50 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı etkili koruma sağlar.
Termik-manyetik koruma sistemi ile donatılan ürün, aşırı yük ve kısa devre korumasını hassas şekilde gerçekleştirir. Termik koruma ayarı 400A – 500A arasında yapılabilirken, manyetik kısa devre koruması 2500A – 5000A aralığında ayarlanabilir yapıdadır.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde ağır çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
Ürün; bağlantı plakaları, montaj vidaları ve izole faz ayırıcıları ile birlikte teslim edilir. Kaçak akım modülü, yardımcı kontaklar, düşük gerilim bobini, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır.
XL³ pano sistemleriyle uyumlu olan bu model; sanayi tesisleri, enerji dağıtım panoları, altyapı projeleri ve yüksek güçlü elektrik sistemlerinde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422022
Marka: Legrand
Seri: DPX³ 630
Tip: Termik Manyetik Kompakt Şalter (MCCB)
Kutup Sayısı: 4P
Anma Akımı (Iu): 500 A
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Koruma Ayarı: 400 – 500 A
Manyetik Koruma Ayarı: 2500 – 5000 A
Koruma Tipi: Termik + Manyetik
Kaçak Akım Koruması: Opsiyonel Modül ile
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Motor Mekanizması: Opsiyonel
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
