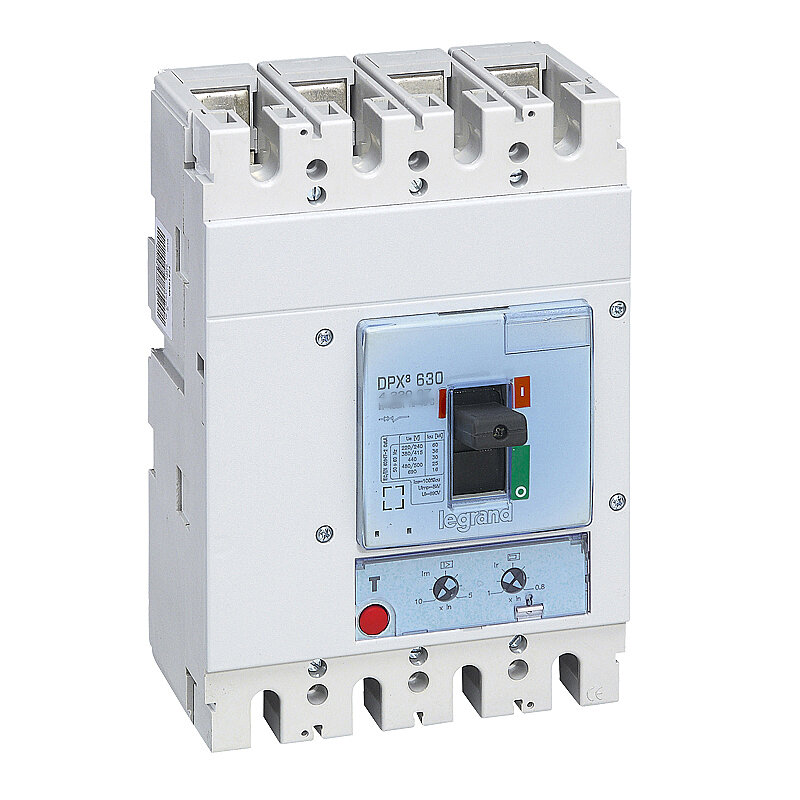

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve devre koruması sağlamak için tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ 630 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 4 kutuplu yapısı sayesinde üç faz ve nötr hattını aynı anda koruyarak maksimum sistem güvenliği sağlar.
500A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda etkin performans sunarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı üstün koruma sağlar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, 400A – 500A arasında ayarlanabilir aşırı yük korumasına sahiptir. Manyetik kısa devre koruması ise 2500A – 5000A aralığında ayarlanabilir yapıdadır.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
Ürün; bağlantı plakaları, montaj vidaları ve faz ayırıcı izole bariyerler ile birlikte sunulmaktadır. Yardımcı kontaklar, düşük gerilim bobinleri, kaçak akım modülleri, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır.
XL³ ve XL³ S pano sistemlerine montaj için uygun olan DPX³ 630 serisi, enerji dağıtım panoları, endüstriyel tesisler ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422036
Marka: Legrand
Seri: DPX³ 630
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 4P
Anma Akımı (Iu): 500 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 400 – 500 A
Manyetik Ayar Aralığı: 2500 – 5000 A
Kaçak Akım Koruması: Harici modül ile desteklenebilir
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
