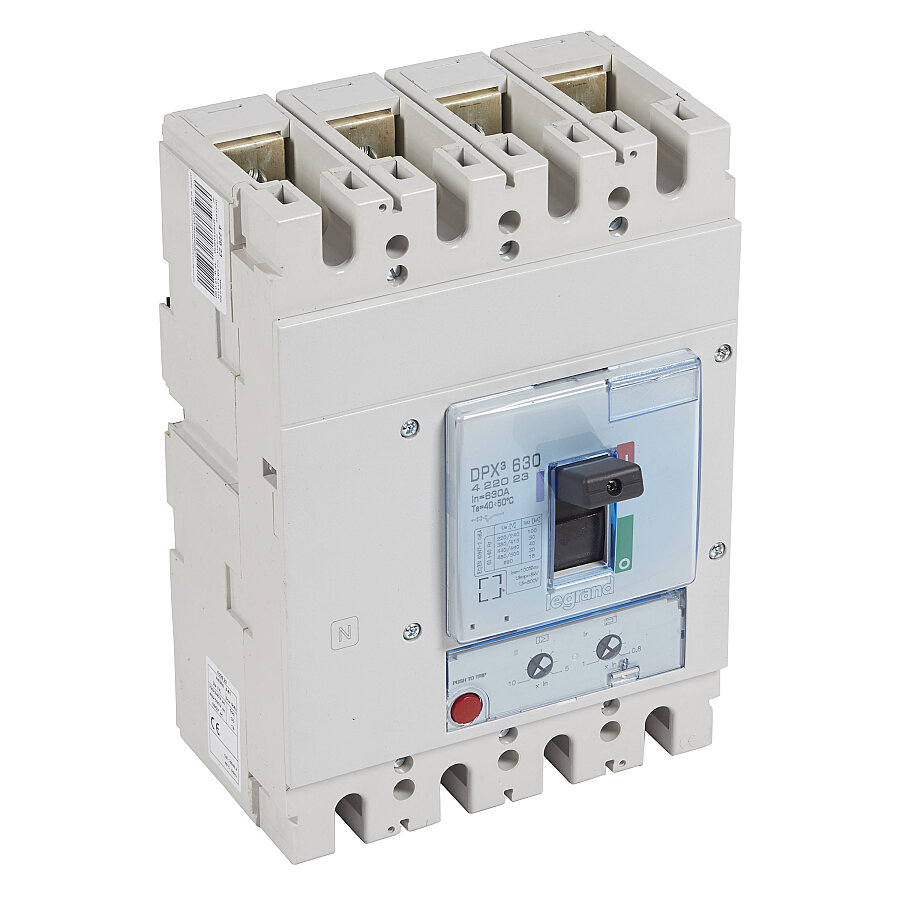

Alçak gerilim enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış yüksek performanslı bir kompakt şalterdir.
DPX³ 630 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 4 kutuplu yapısı sayesinde üç faz ve nötr hattını aynı anda koruyarak maksimum sistem güvenliği sağlar.
630A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda güçlü performans sunarken, 400V AC’de 50 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı etkili koruma sağlar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, 504A – 630A arasında ayarlanabilir aşırı yük korumasına sahiptir. Manyetik kısa devre koruması ise 3150A – 6300A aralığında ayarlanabilir yapıdadır.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
Ürün; yardımcı kontaklar, düşük gerilim bobinleri, motor mekanizması ve kilitleme aksesuarları ile genişletilebilir yapıdadır. Ayrıca plug-in sistemlerle uyumlu olarak kullanılabilir.
Ön bağlantılı vidalı terminal yapısı sayesinde güvenli bağlantı imkânı sunan DPX³ 630 serisi, enerji dağıtım panoları, endüstriyel tesisler ve büyük ticari projelerde güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422023
Marka: Legrand
Seri: DPX³ 630
Tip: Kompakt Şalter (MCCB)
Kutup Sayısı: 4P
Anma Akımı (Iu): 630 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Ayar Aralığı: 504 – 630 A
Manyetik Ayar Aralığı: 3150 – 6300 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 2 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Motor Mekanizması: Opsiyonel
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
