Erse 50x2x0,50 mm² PDV Telefon Kablosu
Erse 50x2x0,50 mm² PDV Telefon Kablosu

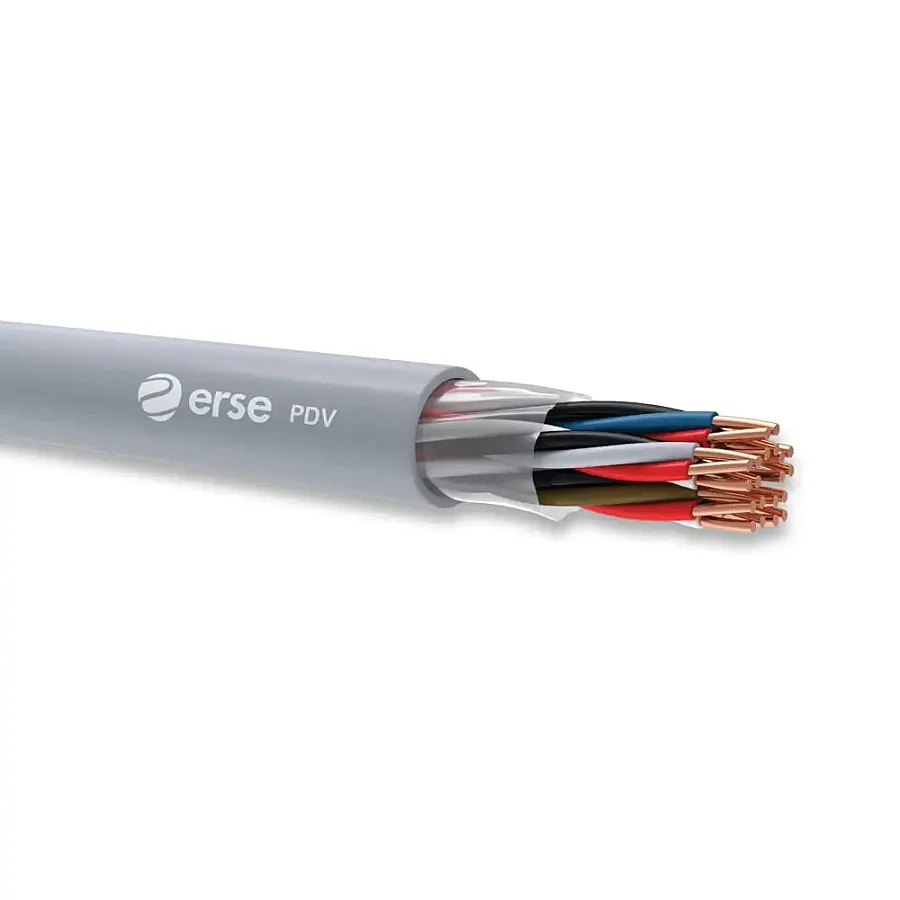

Erse 50x2x0,50 mm² PDV telefon kablosu, bina içi zayıf akım ve telekomünikasyon altyapılarında sinyal iletimini güvenli bir şekilde sağlamak için geliştirilmiş çok damarlı bir haberleşme kablosudur. Geniş kapasitesi sayesinde çoklu hat gerektiren bina içi telefon santralleri ve abone dağıtımlarında merkezî bir bağlantı elemanı olarak görev yapar. İnceltilmiş dış çapı ve küçük bükülme yarıçapı sayesinde dar alanlarda ve yoğun kablolama rotalarında kolay montaj avantajı sunar.
Solid PE kompaund yalıtımlı elektrolitik bakır iletkenlerden oluşan bu model, 50 çift yapısıyla yüksek yoğunluklu veri ve sinyal aktarımlarını destekler. 10 çiftten sonra uygulanan grup büküm paketi ve polipropilen tanıtma şeridi mimarisi, kablo içerisindeki hatların karışmasını önleyerek bakım ve sonlandırma işlemlerinde düzen sağlar. Dış kılıfında kullanılan gri renkli PVC kompaund malzeme, iç mekan koşullarına karşı dayanıklılık kazandırırken alev geciktirici özelliğiyle bina içi güvenlik standartlarını destekler.
Öne Çıkan Özellikleri
- 50 çift kapasite: Çoklu abone dağıtımları ve büyük ölçekli telefon santrali bağlantıları için yüksek hat yoğunluğu sunar.
- İnceltilmiş dış çap ve esnek yapı: 13,20 mm dış çapı ve küçük bükülme yarıçapı sayesinde tava ve boru geçişlerinde kolay yönlendirme sağlar.
- Alev geciktirici dış kılıf: IEC 60332-1-2 standartlarına uygun alev geciktirici PVC yapısıyla bina içi yangın güvenliğine katkıda bulunur.

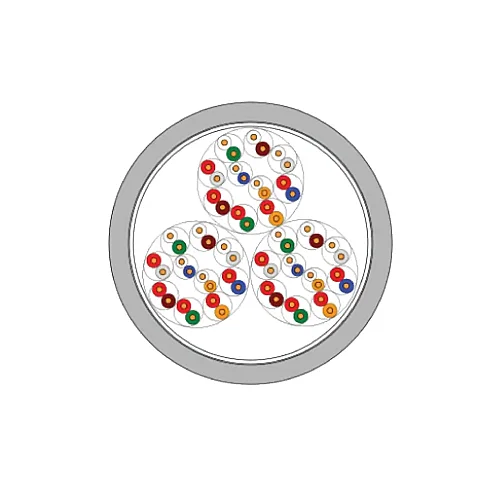

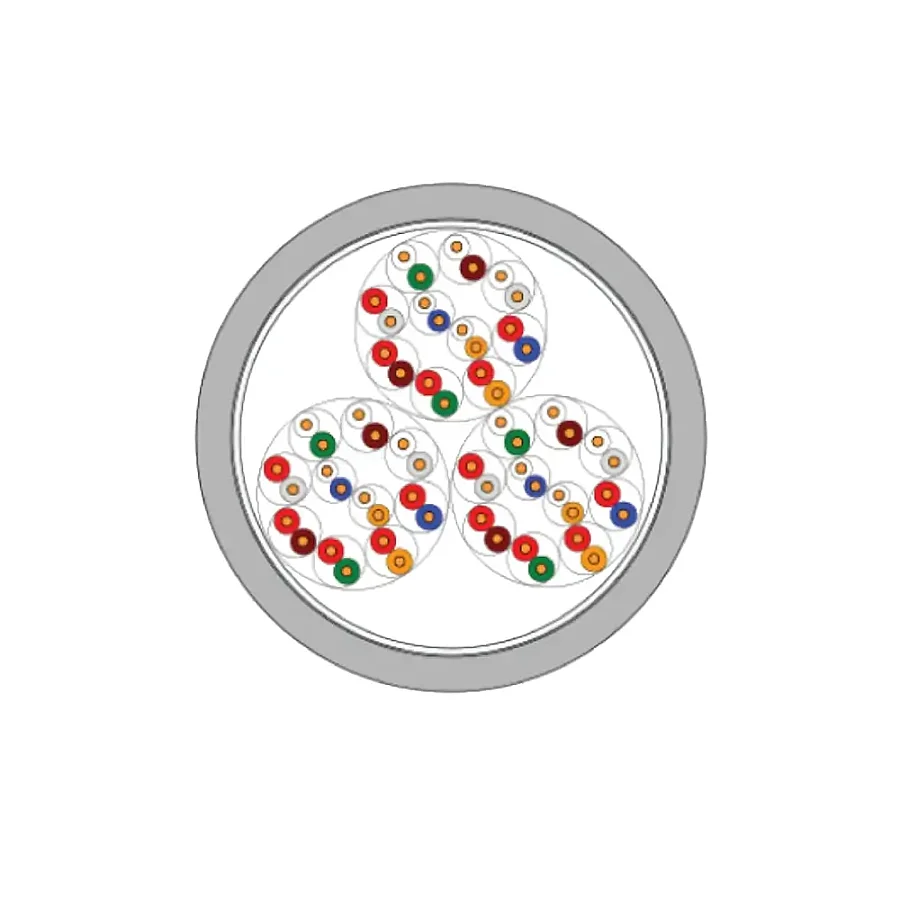

- Grup bükümlü paket tasarımı: 5 veya 10 grup bükümün polipropilen tanıtma şeridiyle ayrılması, hat takibini ve sonlandırmayı pratikleştirir.
- Dayanıklı iletken ve yalıtım: Sınıf 1 elektrolitik bakır iletken ve solid PE kompaund yalıtım ile uzun ömürlü sinyal iletimi sağlar.

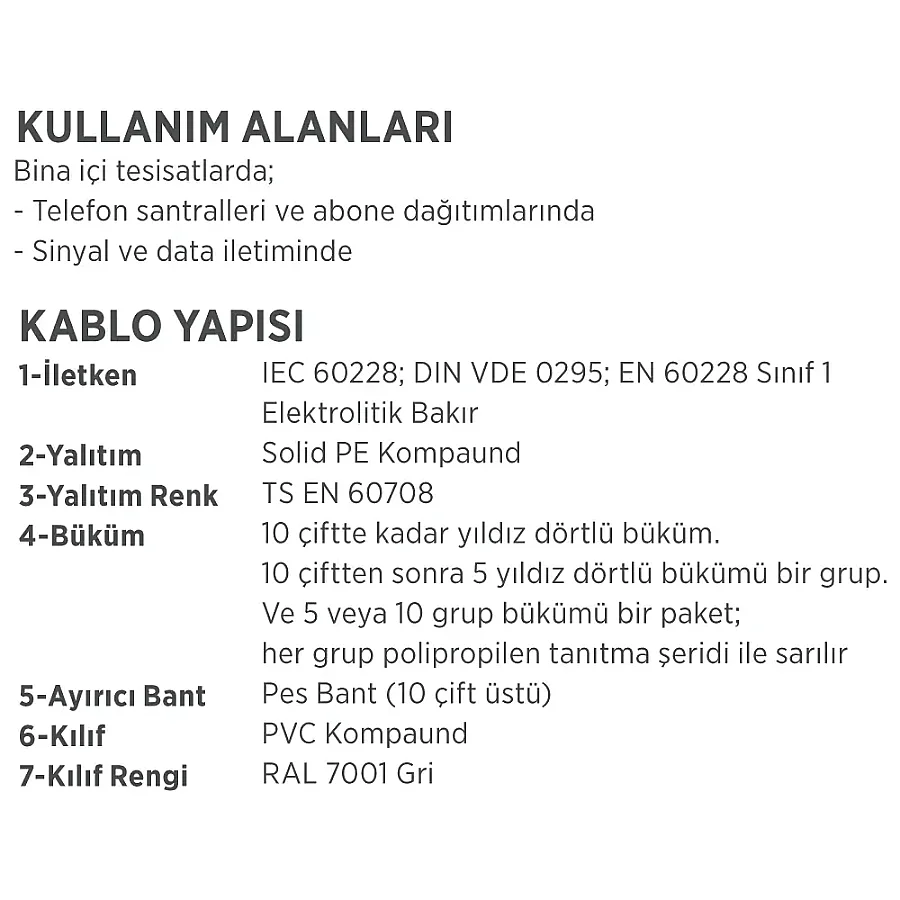

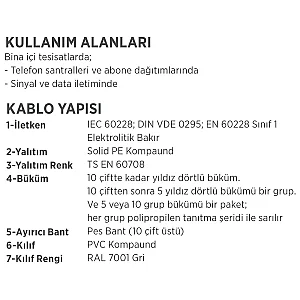

Kullanım Alanları
- Bina içi telefon santralleri ve çoklu abone dağıtım panoları arası hat bağlantıları
- Zayıf akım sistemlerinde sinyal ve data iletim hatlarının oluşturulması
- Yoğun kabloleme gerektiren bina içi altyapı projeleri

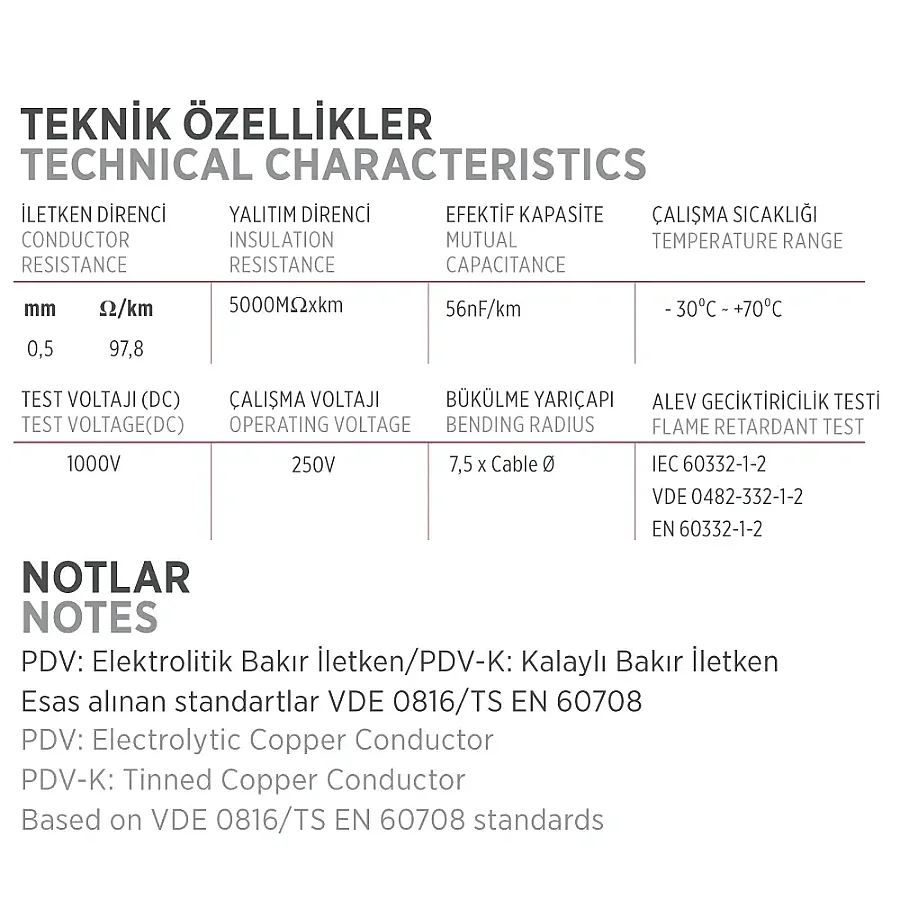

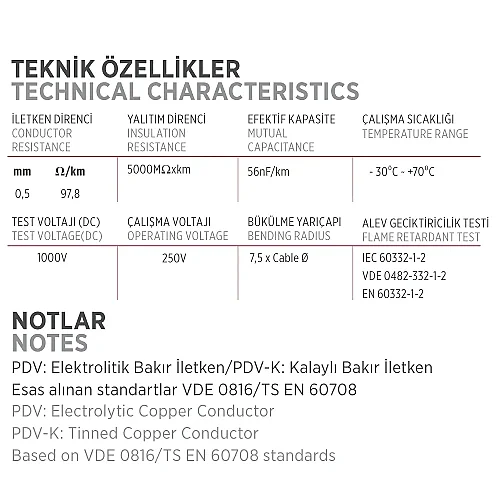

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Haberleşme / Telefon Kablosu (PDV) |
| Çift Sayısı ve Kesit | 50 x 2 x 0,50 mm² |
| İletken Yapısı | Elektrolitik Bakır İletken (Sınıf 1, IEC 60228) |
| Yalıtım Malzemesi | Solid PE Kompaund |
| Dış Kılıf Malzemesi | PVC Kompaund (RAL 7001 Gri) |
| İletken Direnci (0.5 mm) | 97,8 Ω/km |
| Yalıtım Direnci | Min. 5000 MΩ·km |
| Efektif Kapasite | 56 nF/km |
| Çalışma Sıcaklığı | -30°C ile +70°C arası |
| Çalışma / Test Voltajı | 250 V / 1000 V (DC) |
| Dış Çap (Yaklaşık) | 13,20 mm |
| Bakır Ağırlığı | 180 kg/km |
| Yaklaşık Kablo Ağırlığı | 300 kg/km |
| Minimum Bükülme Yarıçapı | 7,5 × Kablo Çapı (7,5 × D) |
| Sertifikalar ve Standartlar | TSEK, EAC, RoHS, CE, VDE 0816, TS EN 60708 |
Benzer Ürünlerden Farkı Nedir?
Erse 50x2x0,50 mm² PDV kabloyu standart kesitli modellerden ayıran temel unsur, yüksek çift kapasitesini dar bir dış çapla (13,20 mm) sunabilmesidir. 50 çiftlik yoğun yapıya rağmen inceltilmiş dış kılıfı ve 7.5 kat bükülme yarıçapı, dar altyapı kanallarında ve tarlalarda montaj kolaylığı sağlar. Ayrıca 10 çiftten sonra kullanılan grup büküm ve polipropilen tanıtma şeridi sistemi, çok damarlı projelerde klemensleme ve sonlandırma hatalarını en aza indirir.
Sık Sorulan Sorular
Erse 50x2x0,50 mm² PDV kablo dış ortamlarda veya toprak altında kullanılabilir mi?
Hayır, bu ürün bina içi tesisatlar için tasarlanmıştır ve dış kılıf yapısı bina dışı veya doğrudan toprak altı koşullarına uygun değildir. Harici ortamlarda kullanılacaksa uygun koruyucu boru veya harici tip kablolar tercih edilmelidir.
Bu kablonun bükülme yarıçapı montaj sırasında neye dikkat edilerek hesaplanmalıdır?
Minimum bükülme yarıçapı kablo dış çapının 7.5 katı olarak (7.5 x D) belirlenmiştir. Montaj sırasında kablonun bu sınırdan daha dar açılarla kıvrılmaması, iç iletkenlerin ve yalıtımın zarar görmemesi açısından önemlidir.
50 çiftlik bu kabloda hatların karışmaması için nasıl bir düzenleme yapılmıştır?
10 çiftten sonraki yapılarda 5 yıldız dörtlüden oluşan gruplar ve her grubu saran polipropilen tanıtma şerid sistemi kullanılır. Bu sayede kalabalık damar yapısında hatlar kolayca gruplandırılarak sonlandırılabilir.
