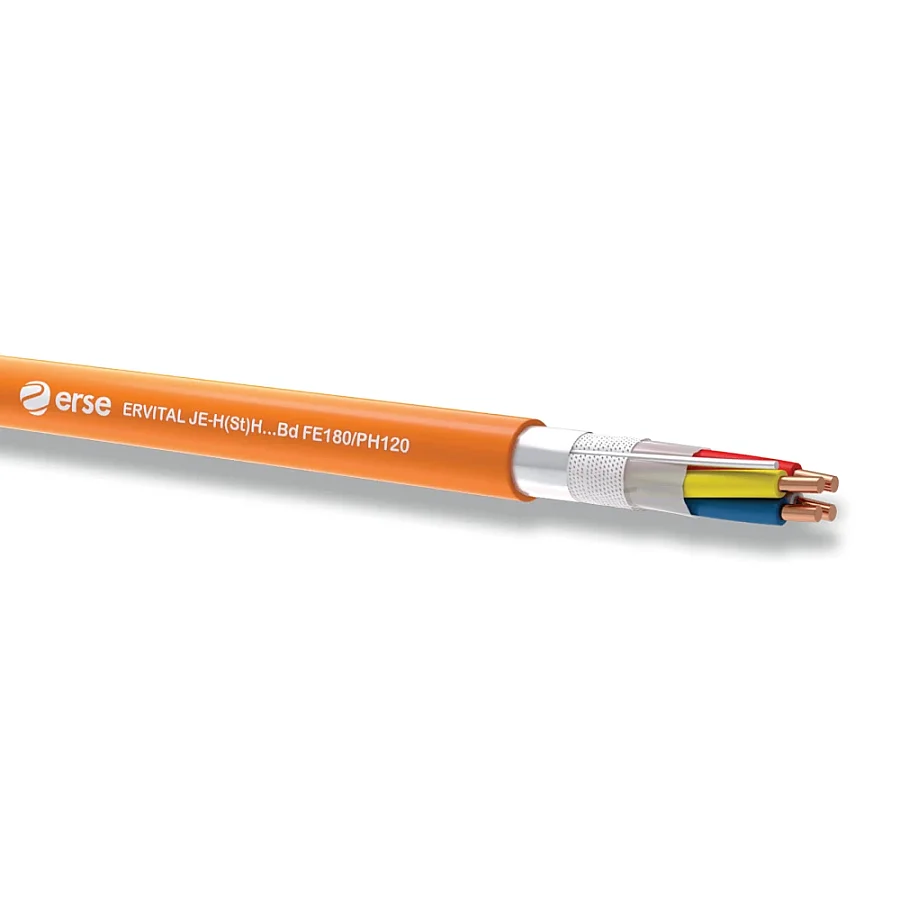

Erse Ertival JE-H(St)H...Bd FE180/PH120/E30 2x2x1,5+0,8mm² Yangın Alarm Kablosu
Erse Ertival JE-H(St)H...Bd FE180/PH120/E30 2x2x1,5+0,8mm² Yangın Alarm Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.
Erse Ertival JE-H(St)H...Bd FE180/PH120/E30 2x2x1,5+0,8mm² yangın alarm kablosu; elektromanyetik girişimlerin ve yüksek yangın riskinin bulunduğu binalarda, insan hayatının ve kritik ekipmanların korunması amacıyla geliştirilmiş özel bir sinyal kontrol ve yangın ihbar kablosudur. 2 çift yıldız dörtlü düzenindeki iletken yapısı ve ekranlı tasarımı sayesinde hassas sinyallerin dış etkenlerden etkilenmeden güvenle iletilmesini sağlar. Özellikle güvenlik sistemleri ve haberleşme altyapılarında kesintisiz veri akışı gerektiren projelerde tercih edilir.
Kablo; çapraz bağlı seramik formunda polimer kompaund yalıtkanı ve halojensiz, alev geciktirici dış kılıf bileşenleriyle donatılmıştır. FE180 sınıfı ile alev altında en az 180 dakika devre bütünlüğünü korurken, PH120 mekanik şoklu devre bütünlüğü standardını karşılar. Al-Pes bant ve kalaylı bakır toprak teli içeren ekranlama yapısı, sinyal bütünlüğünü bozabilecek dış elektromanyetik alanlara karşı yüksek koruma sunarak bina içi tesisatların güvenilirliğini artırır.
Öne Çıkan Özellikleri
- FE180 Devre Bütünlüğü: Alev altında en az 180 dakika boyunca işlevini sürdürerek yangın esnasında sistemin çalışmaya devam etmesini sağlar.
- PH120 Mekanik Şoklu Devre Bütünlüğü: Yangın sırasında oluşabilecek mekanik darbe ve şoklara karşı 120 dakika boyunca devre bütünlüğünü korur.
- HFFR Dış Kılıf ve Halojensizlik: Yangın anında zehirli gaz üretmeyen ve yoğun duman oluşturmayan yapısıyla insan sağlığını ve çevre güvenliğini destekler.
- Ekranlı Yapı: Al-Pes bant ve kalaylı bakır toprak teli sayesinde elektromanyetik girişimlerin (EMI) sinyal iletimine olumsuz etkisini engeller.
- Geniş Çalışma Sıcaklığı Aralığı: -40°C ile +70°C arasındaki sıcaklık koşullarında güvenle performans gösterir.
- Zengin Sertifikasyon: TSEK, VDE, EAC, RoHS ve CE sertifikaları ile uluslararası kalite ve güvenlik standartlarına uyumludur.

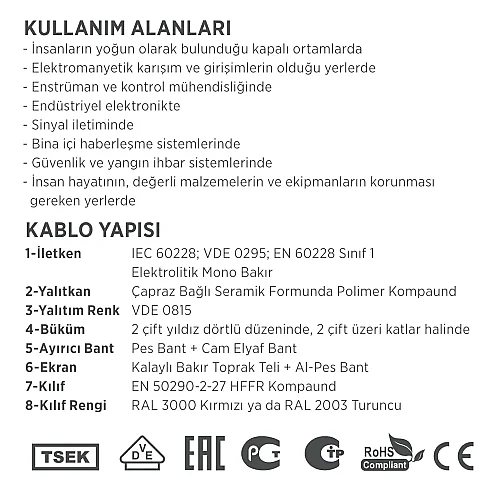

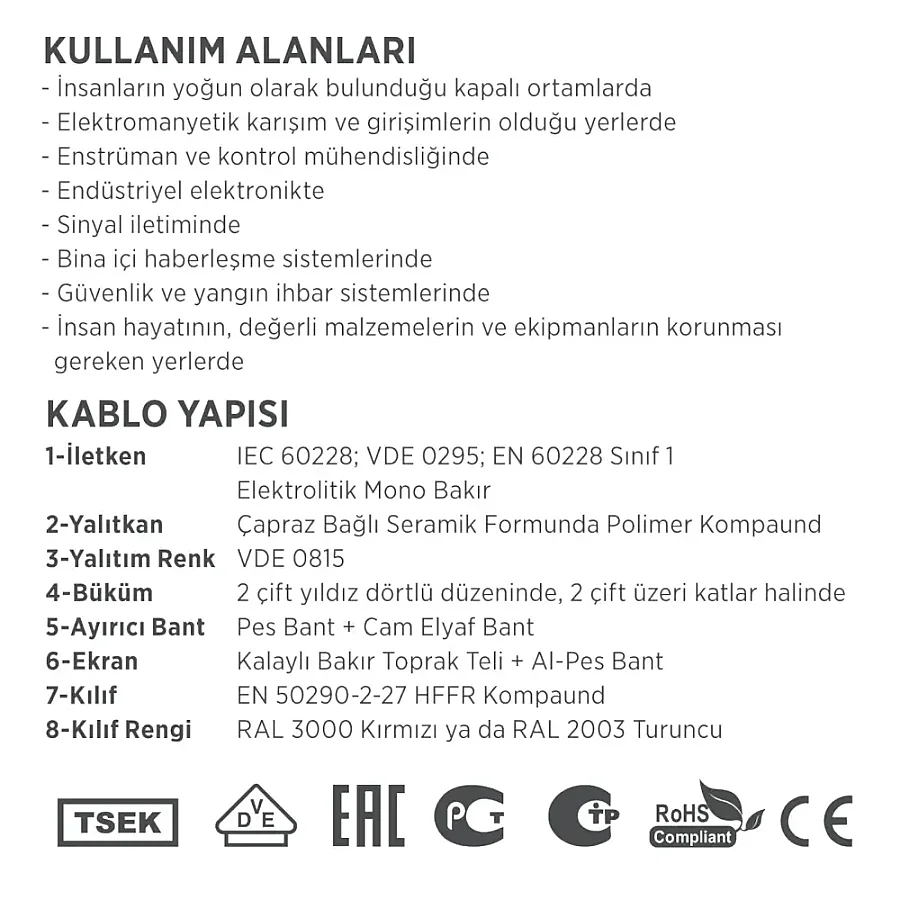

Kullanım Alanları
- bina içi yangın ihbar ve alarm sistemleri tesisatları,
- elektromanyetik girişim riski bulunan haberleşme ve sinyal iletim hatları,
- insan hayatının ve değerli elektronik ekipmanların korunması gereken güvenlik sistemleri,
- akıllı bina otomasyonu ve kontrol paneli sinyal bağlantıları.

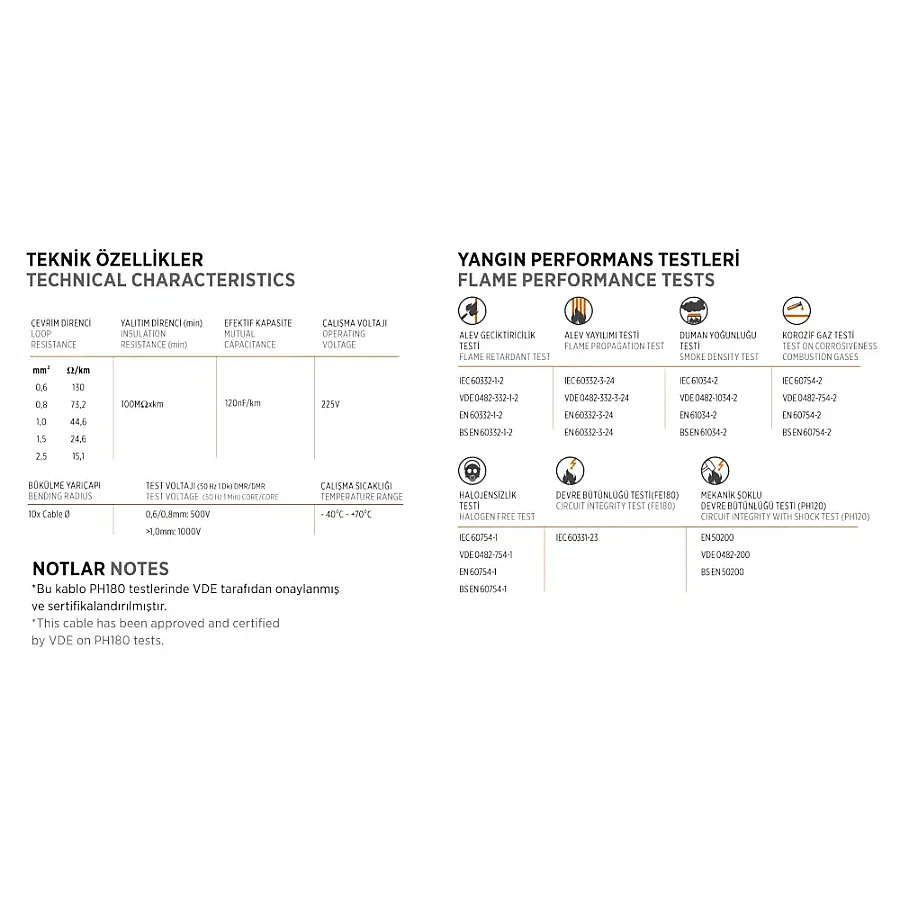

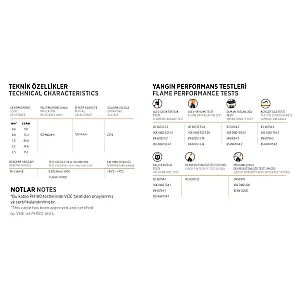

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | ERVITAL JE-H(St)H...Bd FE180/PH120 Yangına Dayanıklı Ekranlı Sinyal Kontrol / Yangın İhbar Kablosu |

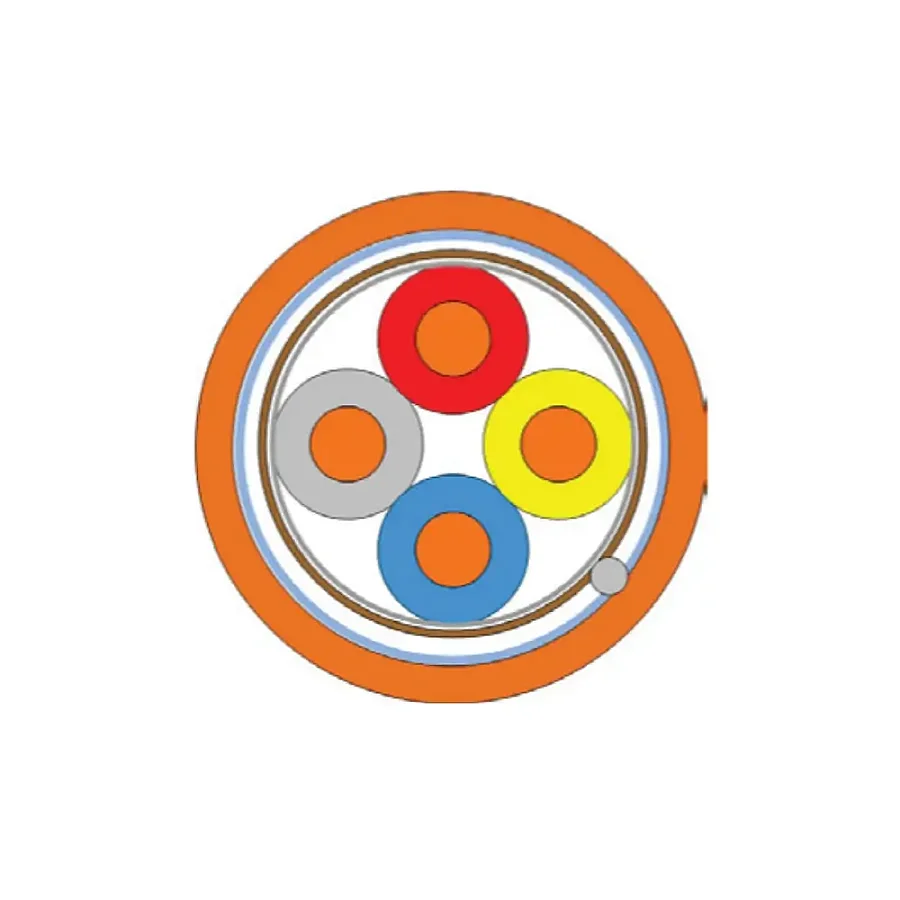

| Damar Düzeni ve Kesit | 2x2x1,5+0,8 mm² (2 çift yıldız dörtlü + toprak teli) |
| İletken Yapısı | Elektrolitik Mono (Som) Bakır (IEC 60228 / VDE 0295 / EN 60228 Sınıf 1) |
| Yalıtkan | Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Ekran | Kalaylı Bakır Toprak Teli + Al-Pes Bant |
| Dış Kılıf | EN 50290-2-27 HFFR Kompaund (RAL 3000 Kırmızı veya RAL 2003 Turuncu) |
| Çalışma Voltajı | 225 V |
| Test Voltajı (1,5 mm² için) | 1000 V |
| İletken Çevrim Direnci (1,5 mm²) | 24,6 Ohm/km |
| Yalıtım Direnci | Min. 100 M.Ohm x km |
| Efektif Kapasite | 120 nF/km |
| Çalışma Sıcaklığı | -40°C ile +70°C |
| Bükülme Yarıçapı | 10 x Kablo Çapı |
| Devre Bütünlüğü (FE180) | IEC 60331-23 (Min. 180 dakika) |
| Mekanik Şoklu Devre Bütünlüğü (PH120) | EN 50200 / VDE 0482-200 / BS EN 50200 |
| Standartlar | VDE 0815 |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Bu kablo; FE180 (180 dakika alev altında çalışma) ve PH120 (120 dakika mekanik şok direnci) performanslarını, ekranlı sinyal iletim yapısı ve HFFR (halojensiz, alev yürütmez) dış kılıf özellikleriyle tek bir bünyede birleştirir. Çapraz bağlı seramik formundaki polimer yalıtkanı sayesinde yangın anında seramikleşerek iletkenlerin kısa devre yapmasını önler. Bu teknik kombinasyon, hem elektriksel parazitlerin yoğun olduğu ortamlarda hatasız sinyal iletimi sağlar hem de en zorlu yangın senaryolarında dahi alarm ve güvenlik sistemlerinin çalışmaya devam etmesi gereken projelerde kritik bir avantaj sunar.
Sık Sorulan Sorular
Erse Ertival JE-H(St)H kablo yangın anında kaç dakika çalışmaya devam eder?
Bu kablo, FE180 standardı gereği alev altında en az 180 dakika boyunca devre bütünlüğünü korur ve PH120 standardı sayesinde mekanik şoklara karşı 120 dakikalık direnç gösterir. Bu süreler, yangın sırasında acil durum sistemlerinin kesintisiz beslenmesini sağlar.
Bu kablo elektromanyetik parazitlerden etkilenir mi?
Hayır, Al-Pes bant ekranlaması ve kalaylı bakır toprak teli sayesinde elektromanyetik girişimlerin yoğun olduğu bina içi tesisatlarda sinyal kalitesini korur. Ekranlı yapısı dış kaynaklı elektriksel gürültüleri sönümleyerek güvenli haberleşme sunar.
Kablo dış ortamlarda kullanılabilir mi?
Bu ürün bina içi tesisatlar için tasarlanmıştır; çalışma sıcaklığı aralığı -40°C ile +70°C arasındadır ancak dış ortam koşullarına veya doğrudan güneş ışığına (UV) karşı ek koruma olmaksızın gömülü veya korumasız dış mekan uygulamaları için önerilmez.
