Erse RG 6/U-4 Cu/Al Class C Anten Kablosu
Erse RG 6/U-4 Cu/Al Class C Anten Kablosu

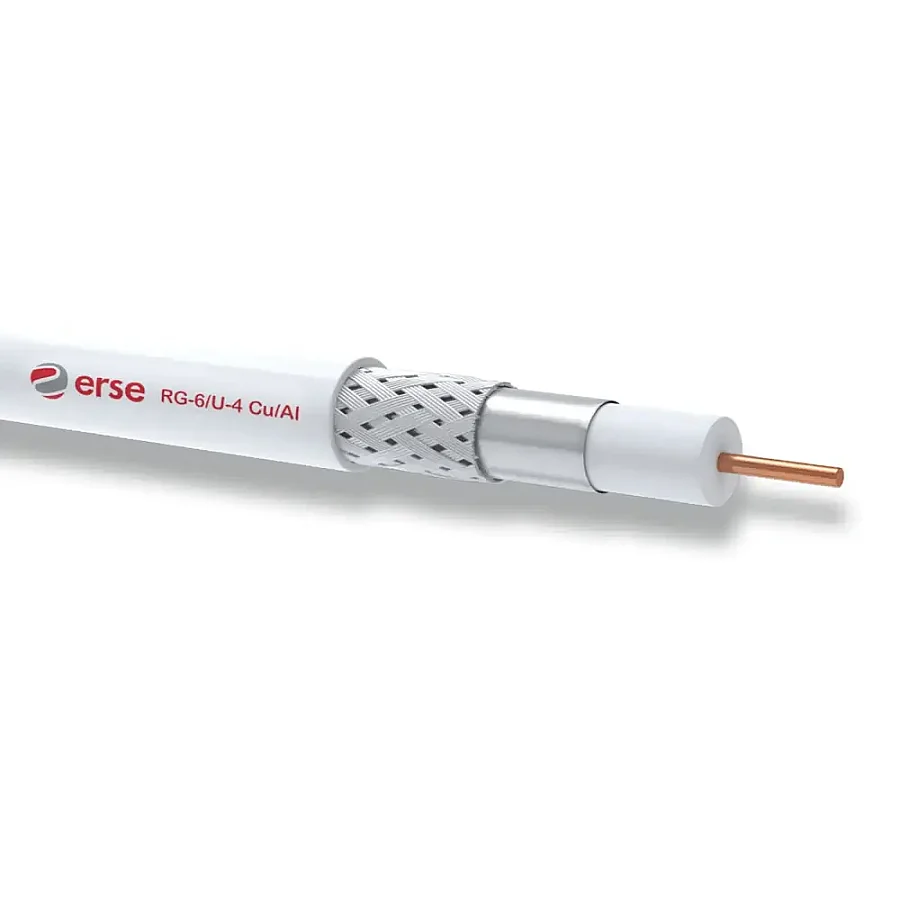

Erse RG 6/U-4 Cu/Al Class C, bina içi CATV ve CCTV dağıtım sistemleri ile düşük zayıflama gerektiren uydu sistemlerinde sinyal aktarımı için geliştirilmiş koaksiyel tip bir anten kablosudur. 1,02 mm elektrolitik bakır iç iletkeni ve çift katmanlı ekranlama yapısı sayesinde sinyal kayıplarını en aza indirerek kararlı bir yayın iletimi sağlar.
Fiziksel köpük PE yalıtkanı ve %100 kapama sağlayan Al-PES bant ile alüminyum örgü kombinasyonu, dış elektromanyetik etkilere karşı koruma oluşturur. 75 ohm empedans değerine sahip bu koaksiyel kablo; -40°C ile +70°C çalışma sıcaklığı aralığı ve alev geciktiricilik standartlarına uygun PVC dış kılıfıyla farklı bina içi altyapı projelerinde güvenle tercih edilir.
Öne Çıkan Özellikleri
- 1,02 mm elektrolitik bakır iletken: Sinyal iletim performansını artırarak kayıpsız bir aktarım altyapısı sunar.
- Çift ekranlı yapı (Al-PES bant ve alüminyum örgü): Dış elektromanyetik girişimleri büyük ölçüde engelleyerek parazitsiz görüntü ve ses sinyali sağlar.
- Fiziksel köpük PE yalıtkan: Sinyal zayıflamasını düşürür ve yüksek frekanslarda kararlı performans gösterir.
- Class C sınıfı: Belirlenen standartlar çerçevesinde profesyonel dağıtım ağlarının gereksinimlerini karşılar.
- Alev geciktiricilik testi uyumluluğu: IEC 60332-1-2 standartlarına uygun dış kılıfıyla bina içi güvenlik kriterlerini destekler.
Kullanım Alanları
- Bina içi CATV (kablo TV) ve CCTV (güvenlik kamerası) sistemlerinde sinyal dağıtım kablosu olarak
- Düşük zayıflama istenen uydu alıcı sistemlerinde bağlantı hattı olarak
- Bina içi zayıf akım altyapılarında ana dağıtım ve kat hatlarında

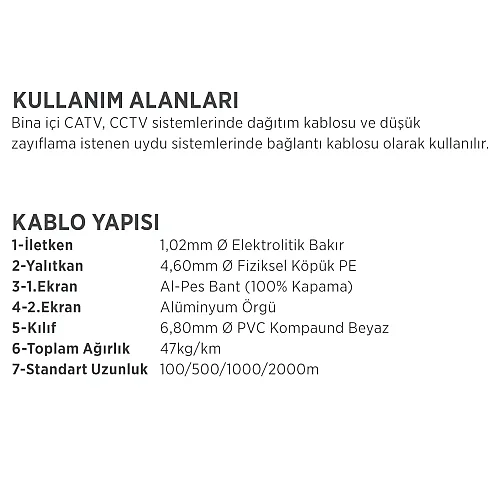

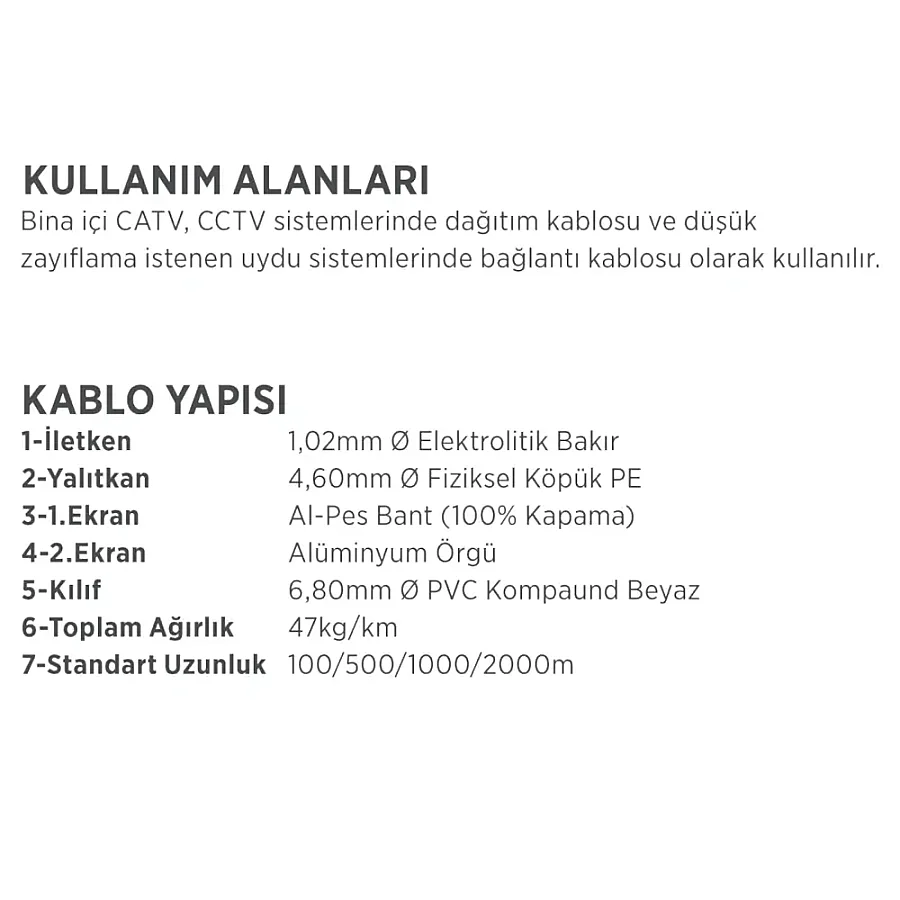

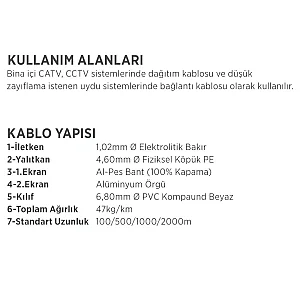

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Koaksiyel Kablo (Coaxial Cables) |
| Model | RG 6/U-4 Cu/Al |
| Kablo Sınıfı | Class C |

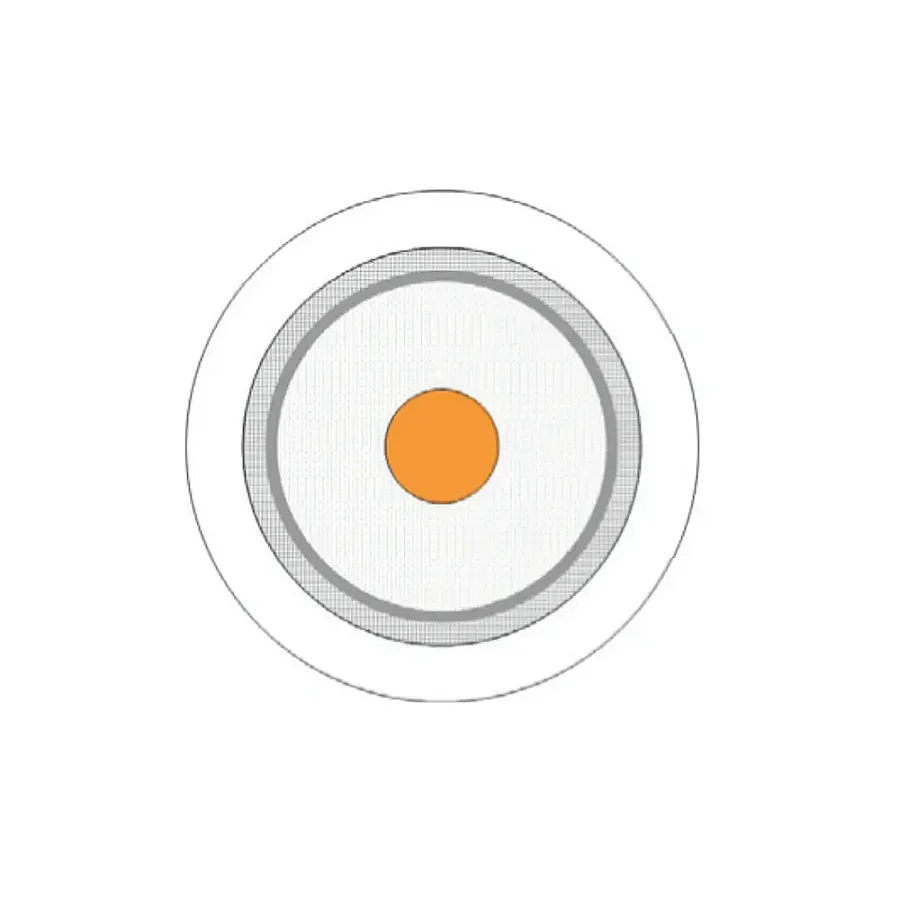

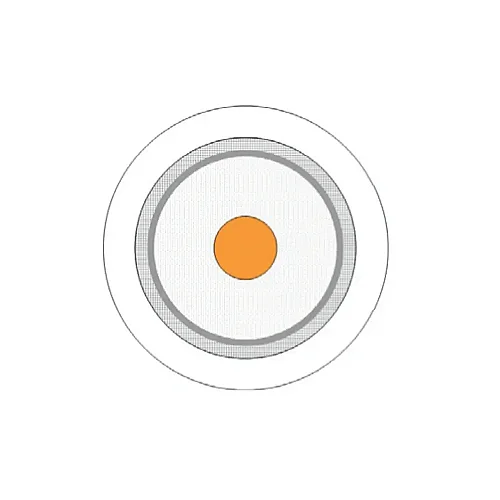

| İletken | 1,02 mm Ø Elektrolitik Bakır |
| Yalıtkan | 4,60 mm Ø Fiziksel Köpük PE |
| Ekranlama | Al-PES Bant (%100 Kapama) ve Alüminyum Örgü |
| Dış Kılıf | 6,80 mm Ø PVC Kompaund (Beyaz) |
| Empedans | 75 ± 3 Ω |
| Efektif Kapasite | 53 ± 2 pF/m |
| Yayılma Hızı | %82 |
| Çalışma Voltajı | 1.3 kV |
| Test Voltajı | 3 kV |
| Yalıtım Direnci | Min. 2000 MΩ·km |
| Çalışma Sıcaklığı | -40°C ile +70°C arası |
| Minimum Bükülme Yarıçapı | 20 × D (Kablo Çapı) |
| Toplam Ağırlık | 47 kg/km |
Benzer Ürünlerden Farkı Nedir?

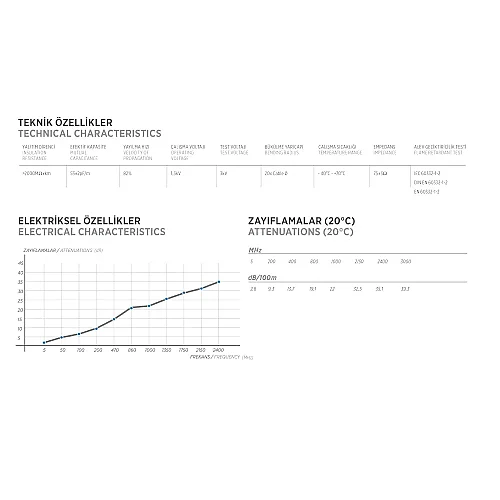

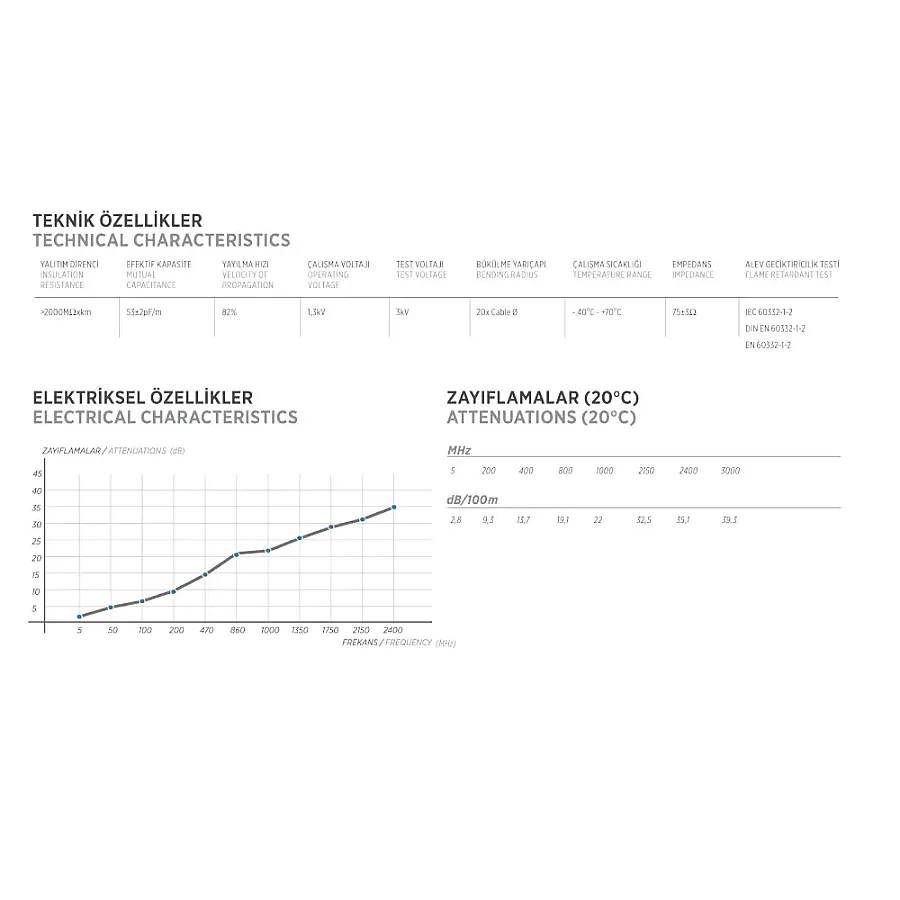

Erse RG 6/U-4 Cu/Al koaksiyel kablo; saf elektrolitik bakır iletkeni ve çift katmanlı ekranlama (Al-PES bant + alüminyum örgü) birleşimini bir arada sunarak standart bakır kaplı çelik iletkenli ürünlere kıyasla daha düşük sinyal zayıflaması ve yüksek frekans kararlılığı sağlar. 2150 MHz'de 32,5 dB/100m ve 3000 MHz'de 39,3 dB/100m zayıflama değerleri sunan bu yapı, özellikle geniş bant uydu ve güvenlik kamerası sistemlerinde uzun mesafeli sinyal bütünlüğünün korunmasında etkilidir.
Sık Sorulan Sorular
Erse RG 6/U-4 Cu/Al anten kablosu dış ortamda kullanılabilir mi?
Hayır, bu ürün bina içi kullanım için tasarlanmıştır ve dış kılıf yapısı bina içi CATV ile CCTV sistemlerine uygundur. Dış mekan uygulamaları için harici tip kabloların tercih edilmesi gerekir.
Bu anten kablosunun empedans değeri nedir ve uydu sistemleriyle uyumlu mu?
Evet, kablo 75 ± 3 Ω empedans değerine sahiptir ve düşük zayıflama gerektiren uydu ile kablo TV sistemlerinde sinyal dağıtım kablosu olarak kullanılmak üzere geliştirilmiştir.
RG 6/U-4 Cu/Al kablonun minimum bükülme yarıçapı ne kadardır?
Kablonun minimum bükülme yarıçapı 20 × D (kablo çapı) kadardır. Montaj sırasında bu sınıra dikkat edilmesi, iç iletkenin ve yalıtım katmanının zarar görmesini engeller.
