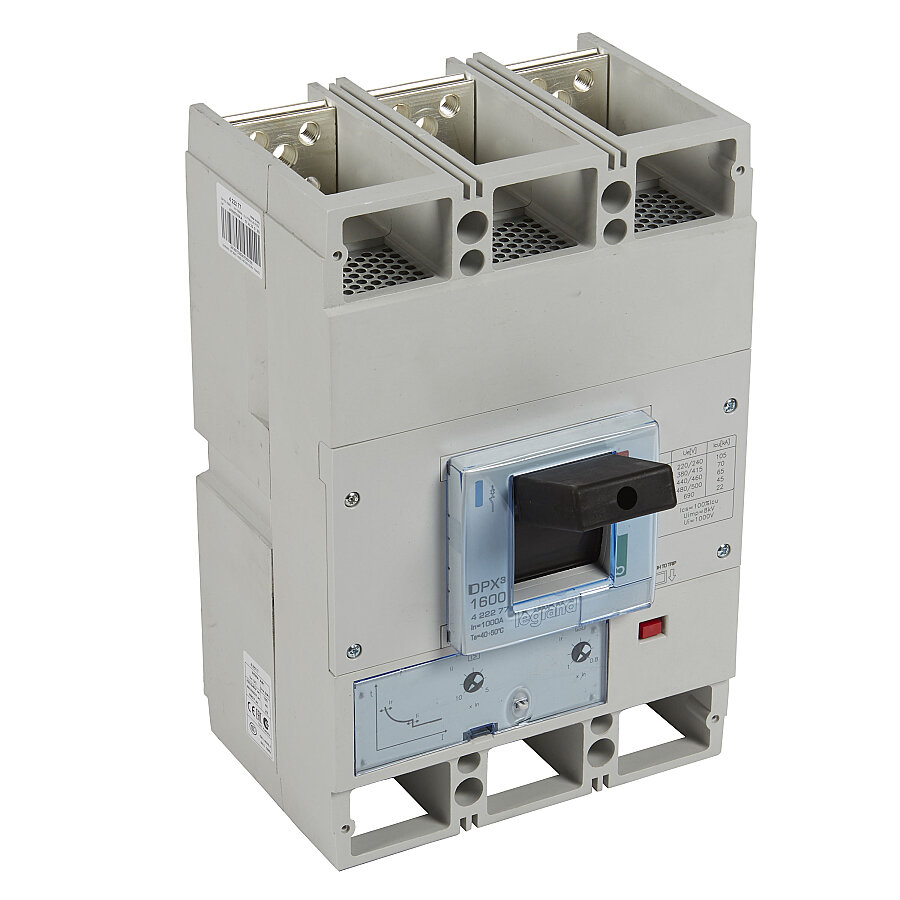

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ 1600 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir ve kesintisiz enerji yönetimi sağlar.
1000A anma akımı ile ağır sanayi ve yüksek güçlü uygulamalarda üstün performans sunarken, 400V AC’de 70 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı maksimum koruma sağlar.
Termik-manyetik (TM) koruma ünitesi ile donatılmış olan ürün, aşırı yük ve kısa devre korumasını hassas şekilde gerçekleştirir. Termik koruma ayarı 800A – 1000A arasında yapılabilirken, manyetik kısa devre koruması 5000A – 10000A aralığında ayarlanabilir yapıdadır.
800V yalıtım gerilimi ve IEC 60947-2 standardına uygun yapısı sayesinde zorlu çalışma koşullarında güvenilir performans sunar. Ürün; bağlantı plakaları ve izole faz ayırıcıları ile birlikte teslim edilir.
DPX³ 1600 serisi; yardımcı kontaklar, kaçak akım röleleri, düşük gerilim bobinleri ve motor mekanizması gibi aksesuarlarla genişletilebilir yapıdadır. XL³ pano ve muhafaza sistemlerine plaka üzerine monte edilerek kullanılabilir.
Ön bağlantılı vidalı terminal yapısı sayesinde güvenli ve sağlam bağlantı imkânı sunan bu model; enerji dağıtım panoları, sanayi tesisleri ve yüksek güçlü endüstriyel uygulamalarda güvenle tercih edilir.
Ürün Özellikleri
Ürün Kodu: 422277
Marka: Legrand
Seri: DPX³ 1600
Tip: Termik Manyetik Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 1000 A
Koruma Tipi: Termik + Manyetik (TM)
Kesme Kapasitesi (Icu): 70 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Termik Ayar Aralığı: 800 – 1000 A
Manyetik Ayar Aralığı: 5000 – 10000 A
Kaçak Akım Koruması: Yok
Yardımcı Kontak: 3 Adet Değiştirici Kontak
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Motor Mekanizması: Opsiyonel
Koruma Sınıfı: IP30
Standartlar: IEC 60947-2
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
