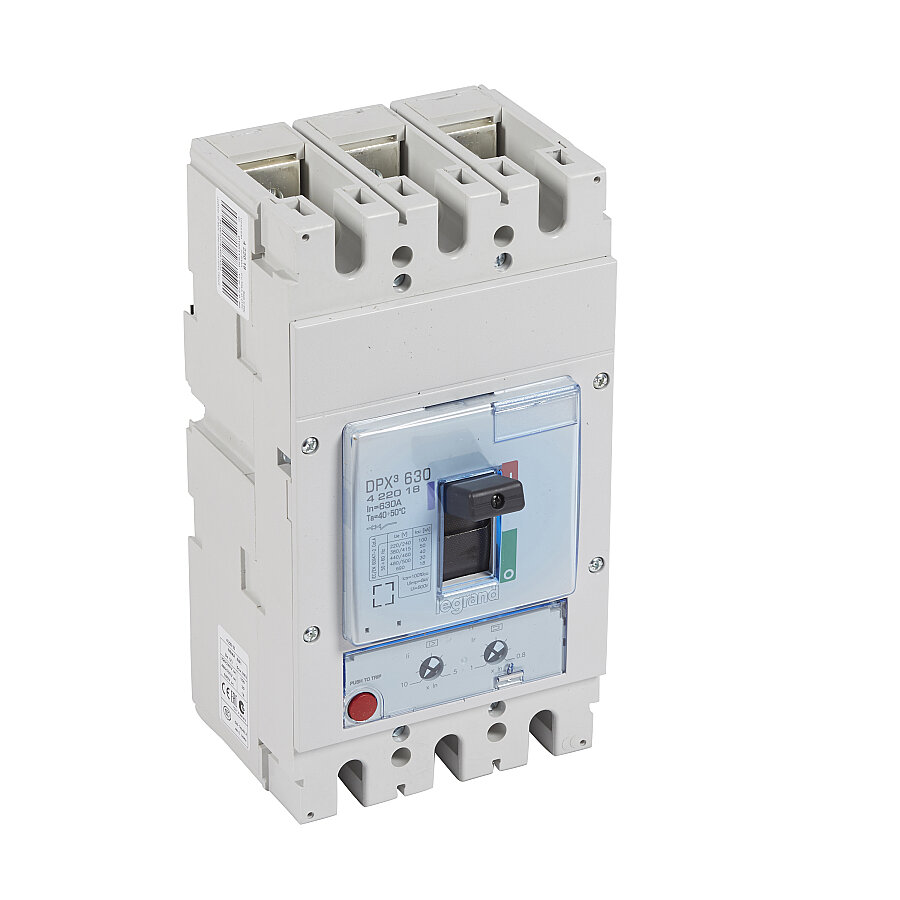

Yüksek güçlü enerji dağıtım sistemlerinde anahtarlama, kontrol izolasyonu ve gelişmiş devre koruması sağlamak için tasarlanmış profesyonel bir kompakt şalterdir.
DPX³ 630 serisine ait bu model, aşırı yük ve kısa devre durumlarında devreyi hızlı ve güvenli şekilde keserek elektrik tesisatını ve bağlı ekipmanları korur. 3 kutuplu yapısı sayesinde üç fazlı sistemlerde güvenilir enerji yönetimi sağlar.
630A anma akımı ile yüksek güç gerektiren endüstriyel uygulamalarda üstün performans sunarken, 400V AC’de 50 kA kısa devre kesme kapasitesi sayesinde yüksek arıza akımlarına karşı etkili koruma sağlar.
Termik-manyetik koruma ünitesi ile donatılmış olan ürün, ayarlanabilir termik ve manyetik koruma özellikleri sayesinde farklı uygulamalara uyum sağlar. Termik koruma ayarı 504A – 630A arasında, manyetik kısa devre koruması ise 3150A – 6300A aralığında manuel olarak ayarlanabilir.
800V yalıtım gerilimi ve 8kV darbe dayanımı sayesinde ağır çalışma koşullarında güvenilir performans sunar. IEC/EN 60947-2 ve NEMA AB-1 standartlarına uygun olarak üretilmiştir.
Ürün; bağlantı plakaları, montaj vidaları ve izole faz ayırıcıları ile birlikte teslim edilir. Ayrıca kaçak akım modülü, yardımcı kontak, düşük gerilim bobini, motor mekanizması ve döner kol aksesuarları ile genişletilebilir yapıdadır.
Enerji dağıtım panoları, sanayi tesisleri, altyapı projeleri ve yüksek güçlü elektrik sistemlerinde güvenli kullanım için ideal çözümlerden biridir.
Ürün Özellikleri
Ürün Kodu: 422018
Marka: Legrand
Seri: DPX³ 630
Tip: Termik Manyetik Kompakt Şalter (MCCB)
Kutup Sayısı: 3P
Anma Akımı (Iu): 630 A
Kesme Kapasitesi (Icu): 50 kA
Çalışma Gerilimi: 220 – 690 V
Yalıtım Gerilimi: 800 V
Darbe Dayanımı: 8 kV
Termik Koruma Ayarı: 504 – 630 A
Manyetik Koruma Ayarı: 3150 – 6300 A
Koruma Tipi: Termik + Manyetik
Kaçak Akım Koruması: Yok
Bağlantı Tipi: Vidalı Bağlantı
Montaj Tipi: Pano içi sabit montaj
Kontrol Tipi: Döner Kol (Wing Knob)
Motor Mekanizması: Opsiyonel
Koruma Sınıfı: IP30
Standartlar: IEC/EN 60947-2, NEMA AB-1
Kullanım Alanı: Endüstriyel enerji dağıtım ve koruma sistemleri
