Erse Ertival LIHCH FE180/PH120/E30 2x1,5 mm² Sinyal Kontrol Kablosu
Erse Ertival LIHCH FE180/PH120/E30 2x1,5 mm² Sinyal Kontrol Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.

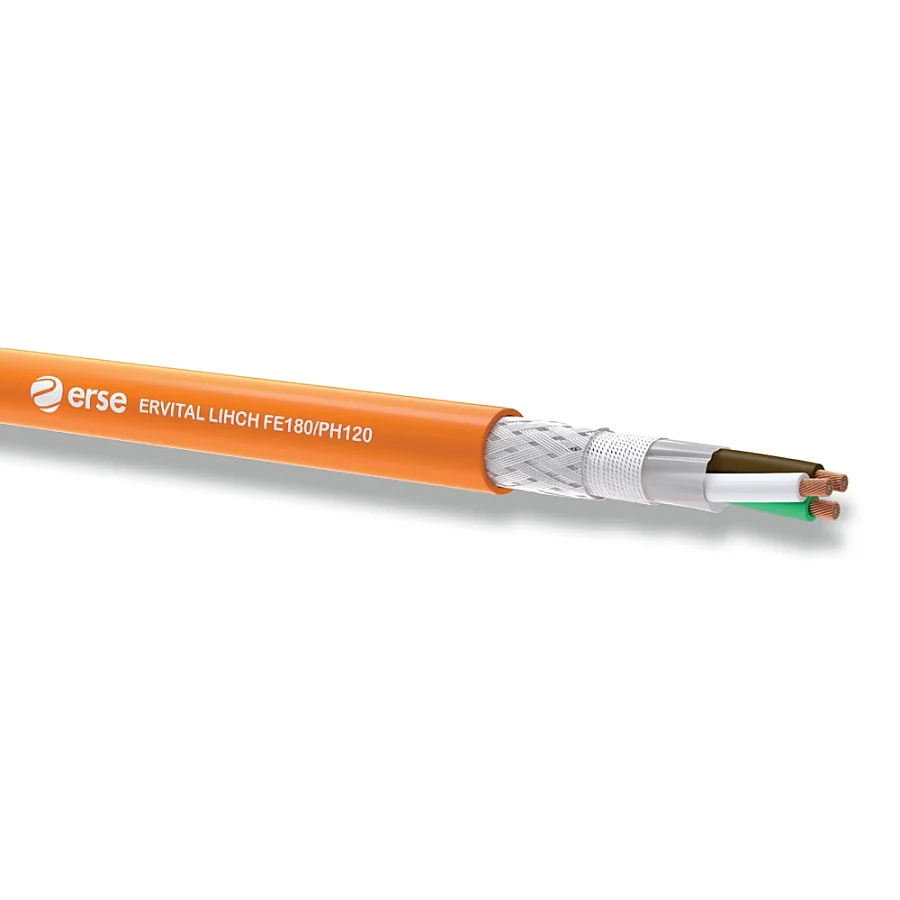

Erse Ertival LIHCH FE180/PH120/E30 2x1,5 mm² Sinyal Kontrol Kablosu; elektromanyetik girişimlerin yoğun olarak bulunduğu ortamlarda sinyal iletimini güvenle sağlamak ve yangın anında devre bütünlüğünü korumak amacıyla geliştirilmiş ekranlı bir sinyal kontrol kablosudur. İnsanların yoğun olarak bulunduğu kapalı alanlarda, güvenlik ve yangın ihbar sistemlerinde kritik bir rol üstlenen bu ürün, 2x1,5 mm² kesit yapısıyla endüstriyel elektronik uygulamalarındaki kontrol ve veri aktarım ihtiyaçlarını karşılar.
Çapraz bağlı seramik formunda polimer kompaund yalıtkanı ve kalaylı bakır örgü ekranı sayesinde hem yüksek sıcaklıklara ve aleve karşı direnç gösterir hem de dış elektromanyetik alanların sinyal kalitesini bozmasını engeller. HFFR (halojensiz, alev geciktiricili) dış kılıf yapısı, yangın durumunda zehirli gaz ve yoğun duman salınımını önleyerek tahliye yollarının güvenliğine katkı sağlar. VDE 0812 standardına uygun olarak üretilen kablo, mekanik şoklara ve yüksek ısılara karşı uluslararası testlerden geçirilmiştir.
Öne Çıkan Özellikleri
- FE180 Devre Bütünlüğü: IEC 60331-23 standardına göre alev altında en az 180 dakika boyunca işlevini sürdürerek kritik sistemlerin çalışmaya devam etmesini sağlar.
- PH120 Mekanik Şoklu Devre Bütünlüğü: EN 50200 test onaylı yapısıyla yangın sırasında maruz kaldığı mekanik darbelere ve sarsıntılara karşı 120 dakikaya kadar dayanıklılık gösterir.
- Kalaylı Bakır Örgü Ekran: Çevredeki elektromanyetik girişimleri (EMI) sönümleyerek hassas sinyal ve veri iletiminin kararlı kalmasını sağlar.
- HFFR Dış Kılıf Kompaundu: EN 50290-2-27 standartlarına uygun, halojensiz ve alev geciktirici yapısıyla yangın anında zehirli gaz çıkışını önler ve düşük duman yoğunluğu sunar.
- Çapraz Bağlı Seramik Formunda Polimer Yalıtkan: Yüksek ısı ve alev karşısında seramikleşerek iletkenlerin birbirine temas etmesini engeller ve devrenin korunmasına yardımcı olur.

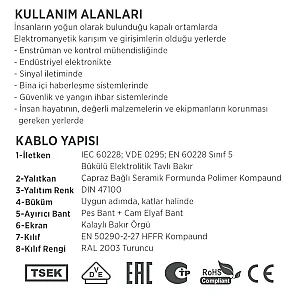

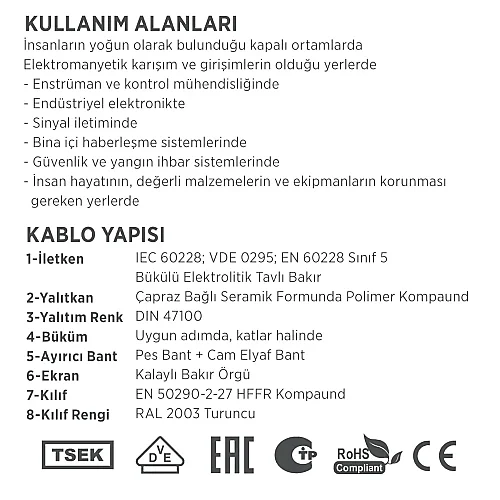

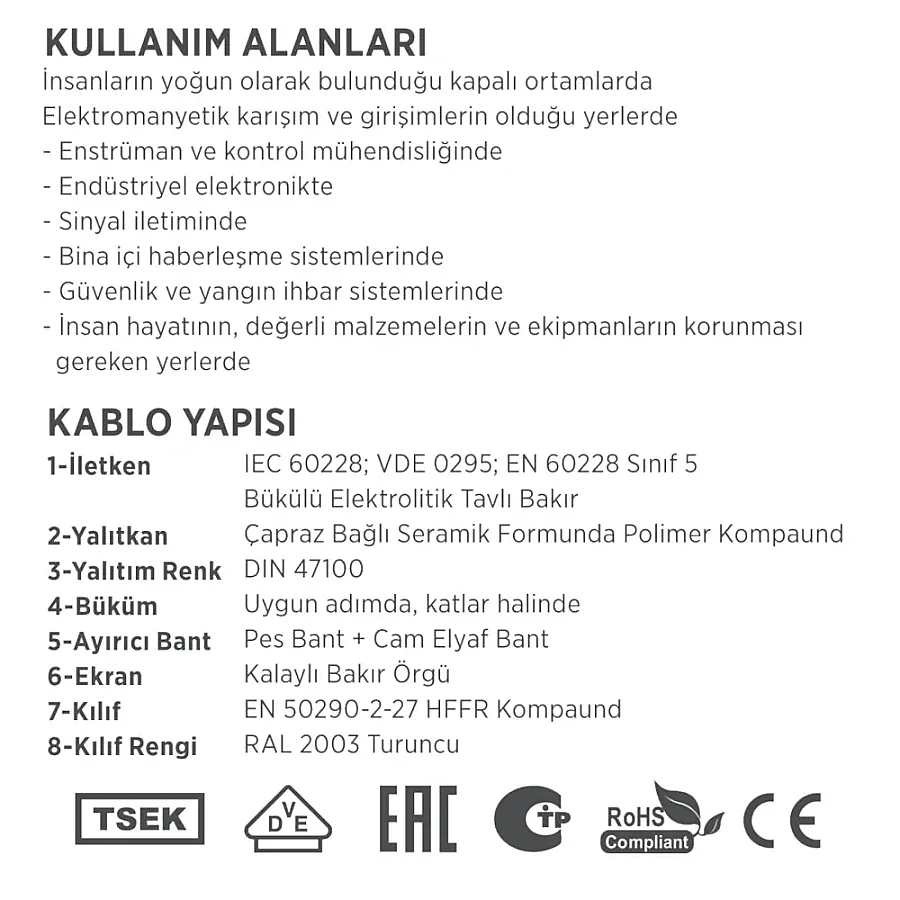

Kullanım Alanları
- Yangın ihbar ve alarm sistemlerinde ana hat ile sensör bağlantıları
- İnsanların yoğun bulunduğu alışveriş merkezleri, hastaneler, okullar ve toplu konutların otomasyon hatları
- Elektromanyetik gürültünün yüksek olduğu endüstriyel tesislerdeki sinyal ve ölçüm kontrol devreleri
- Acil aydınlatma, yönlendirme ve güvenlik sistemlerinin besleme ile kontrol hatları

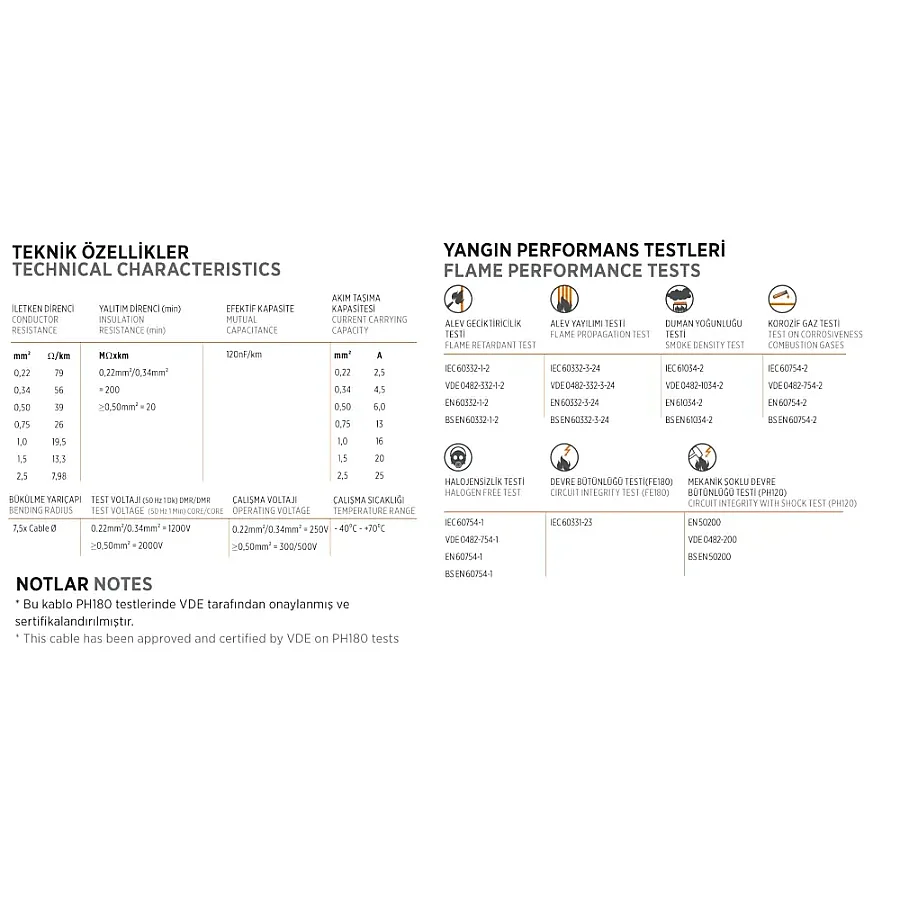

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | ERVITAL LIHCH FE180/PH120 Yangına Dayanıklı Ekranlı Sinyal Kontrol Kablosu |
| Damar Sayısı ve Kesit | 2x1,5 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (Sınıf 5) |
| İletken Direnci | 13,3 Ohm/km |
| Efektif Kapasite | 120 nF/km |
| Akım Taşıma Kapasitesi | 20 A |
| Çalışma Voltajı | 300/500 V |
| Test Voltajı | 2000 V |
| Yalıtım Direnci | >20 M.Ohm x km |
| Yalıtkan Malzeme | Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Ekran | Kalaylı Bakır Örgü |
| Dış Kılıf Malzemesi | EN 50290-2-27 HFFR Kompaund |
| Dış Kılıf Rengi | RAL 2003 Turuncu |
| Çalışma Sıcaklığı | -40°C ile +70°C |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Bu kabloyi standart sinyal kablolarından ayıran en temel unsur; FE180 (180 dakika alev altında çalışma) ve PH120 (120 dakika mekanik şok eşliğinde devre bütünlüğü) testlerinden başarıyla geçmiş yangına dayanıklılık niteliğini, kalaylı bakır örgü ekranın sağladığı elektromanyetik koruma ile tek bir bünyede birleştirmesidir. Halojensiz HFFR dış kılıf yapısı ve DIN 47100 renk kodlamalı damar dizilimi, hem can güvenliği yönetmeliklerine tam uyum sağlar hem de karmaşık otomasyon panolarında hatasız montaj kolaylığı sunar.
Sık Sorulan Sorular
Erse Ertival LIHCH kablo yangın sırasında kaç dakika çalışmaya devam eder?
Bu ürün, IEC 60331-23 standardına göre en az 180 dakika (FE180) boyunca alev altında devre bütünlüğünü korurken, EN 50200 standardına göre ise 120 dakika (PH120) boyunca mekanik şok ve darbelere karşı çalışmaya devam eder.
Bu kablo elektromanyetik parazitlerin olduğu alanlarda kullanılabilir mi?
Evet, kalaylı bakır örgü ekran yapısı sayesinde elektromanyetik girişimlerin (EMI) yoğun olduğu endüstriyel ve kapalı alanlarda sinyal ve veri iletiminin kararlılığını korur.
Dış kılıfının turuncu renk olması ne anlama gelir?
RAL 2003 turuncu dış kılıf rengi, sektör genelinde yangına dayanıklı ve acil durum hatlarında kullanılan kabloların kolayca ayırt edilmesini ve diğer enerji hatlarından görsel olarak ayrılmasını sağlar.
