Erse Ertival LIHCH FE180/PH120/E30 7x0,75 mm² Sinyal Kontrol Kablosu
Erse Ertival LIHCH FE180/PH120/E30 7x0,75 mm² Sinyal Kontrol Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.

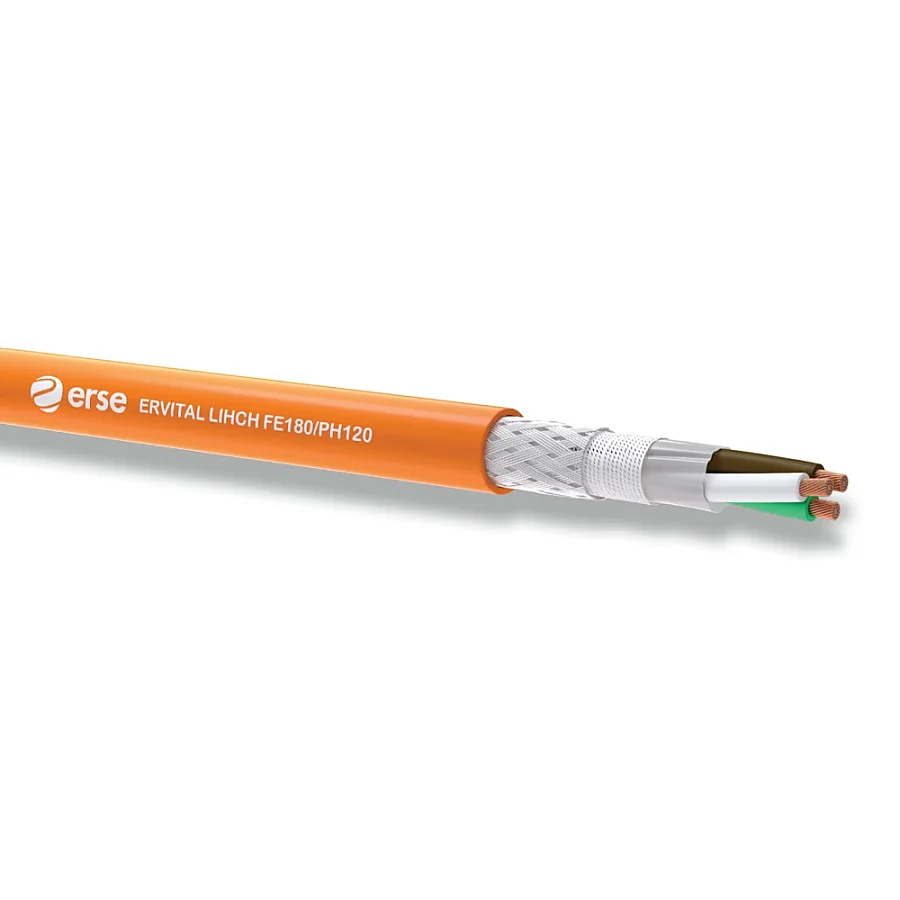

Erse Ertival LIHCH FE180/PH120/E30 7x0,75 mm² Sinyal Kontrol Kablosu; elektromanyetik girişimlerin yoğun olarak bulunduğu ortamlarda sinyal iletimini güvenle gerçekleştirmek ve yangın anında devre bütünlüğünü korumak için geliştirilmiş ekranlı bir sinyal kontrol kablosudur. 7 adet 0,75 mm² bükülü elektrolitik tavlı bakır iletkene sahip bu ürün, sinyal ve kontrol sistemlerinin kararlı çalışmasını destekler.

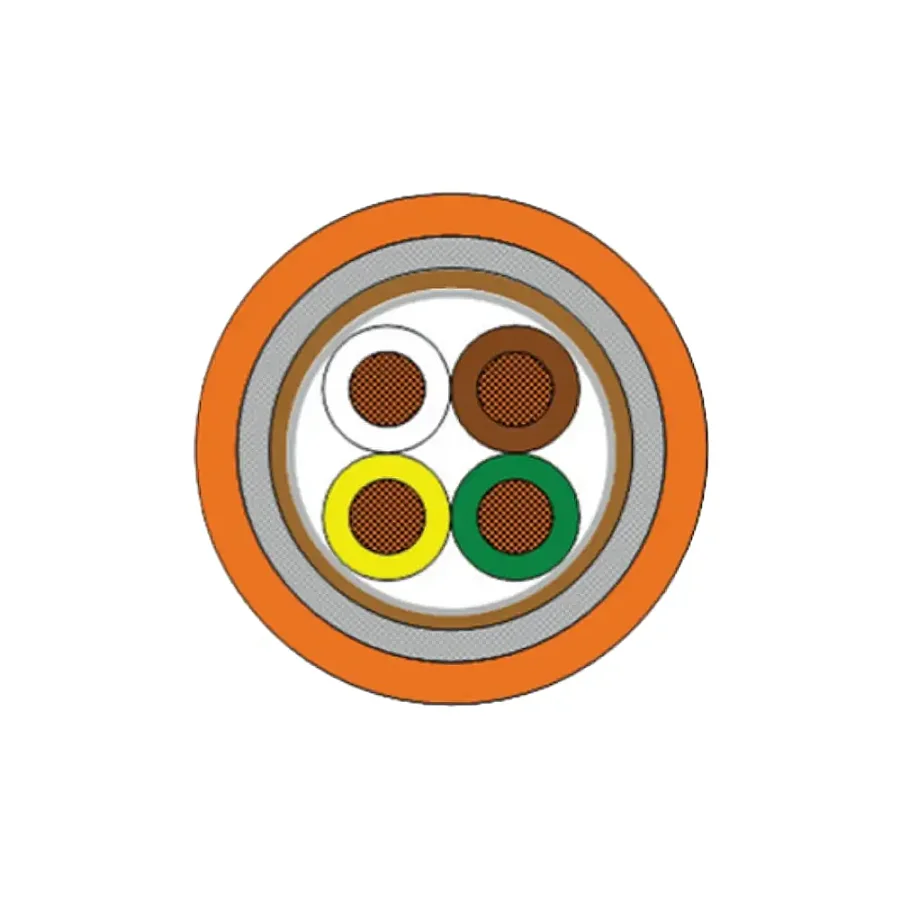

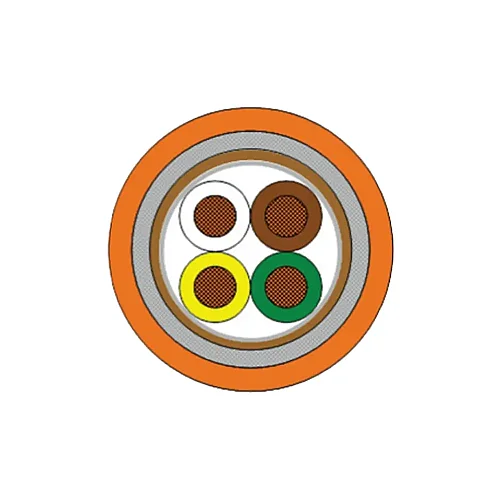

Kablo yapısında yer alan çapraz bağlı seramik formunda polimer kompaund yalıtkan, kalaylı bakır örgü ekran ve HFFR dış kılıf kombinasyonu; ürünün hem elektromanyetik koruma sağlamasına hem de zorlu yangın koşullarında performans göstermesine olanak tanır. VDE 0812 standardına uygun olarak üretilen ve DIN 47100 damar renk kodlamasına sahip olan bu sinyal kontrol kablosu, insan yoğunluğunun fazla olduğu kapalı alanlarda güvenlik altyapılarının kesintisiz işlemesine katkı sunar.
Öne Çıkan Özellikleri
- FE180 Devre Bütünlüğü: IEC 60331-23 standardına göre alev altında en az 180 dakika boyunca devre bütünlüğünü korur.
- PH120 Mekanik Şoklu Devre Bütünlüğü: EN 50200 testlerine uygun olarak, yangın sırasında maruz kaldığı mekanik şoklara karşı 120 dakikaya kadar dayanıklılık gösterir.
- Kalaylı Bakır Örgü Ekran: Elektromanyetik girişimlerin (EMI) sinyal iletimini olumsuz etkilemesini önlemeye yardımcı olur.
- Halojensiz ve Düşük Duman Yoğunluğu (HFFR): Yangın esnasında zehirli gaz salınımı yapmaz ve duman yoğunluğu düşük kalarak görüş mesafesini korur.
- Sınıf 5 Esnek İletken Yapısı: Bükülü elektrolitik tavlı bakır iletkenler sayesinde dar ve karmaşık boru veya kanal rotalarında kolay döşeme avantajı sağlar.

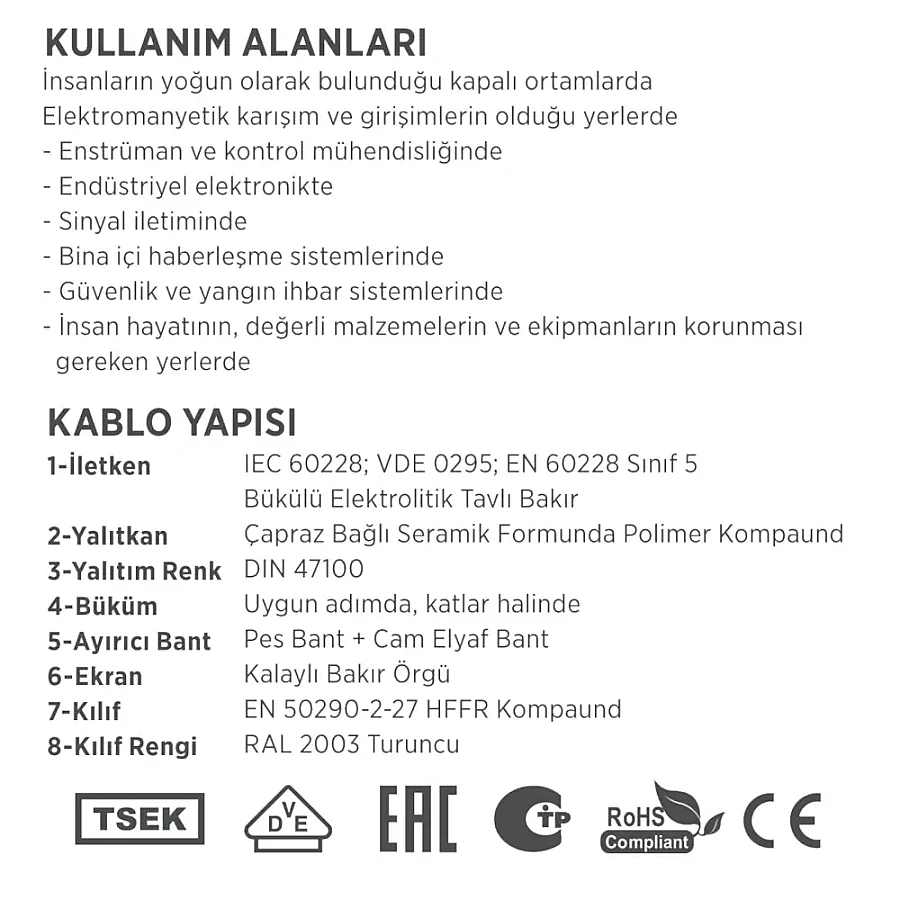

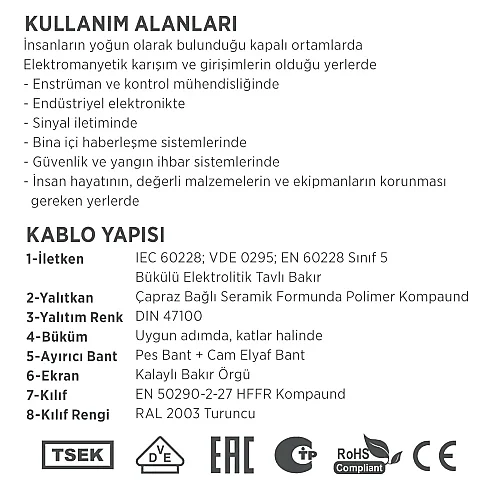

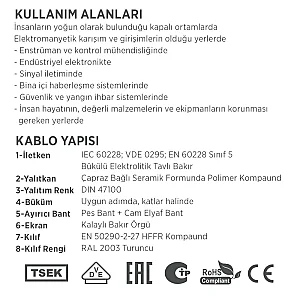

Kullanım Alanları
- Yangın ihbar ve alarm sistemlerinin sinyal hatlarında,
- İnsan yoğunluğunun fazla olduğu kapalı alanlardaki güvenlik ve otomasyon altyapılarında,
- Elektromanyetik parazit riskinin bulunduğu endüstriyel elektronik uygulamalarında,
- Kontrol panoları ile sahadaki algılama elemanları arasındaki sinyal iletişim hatlarında.

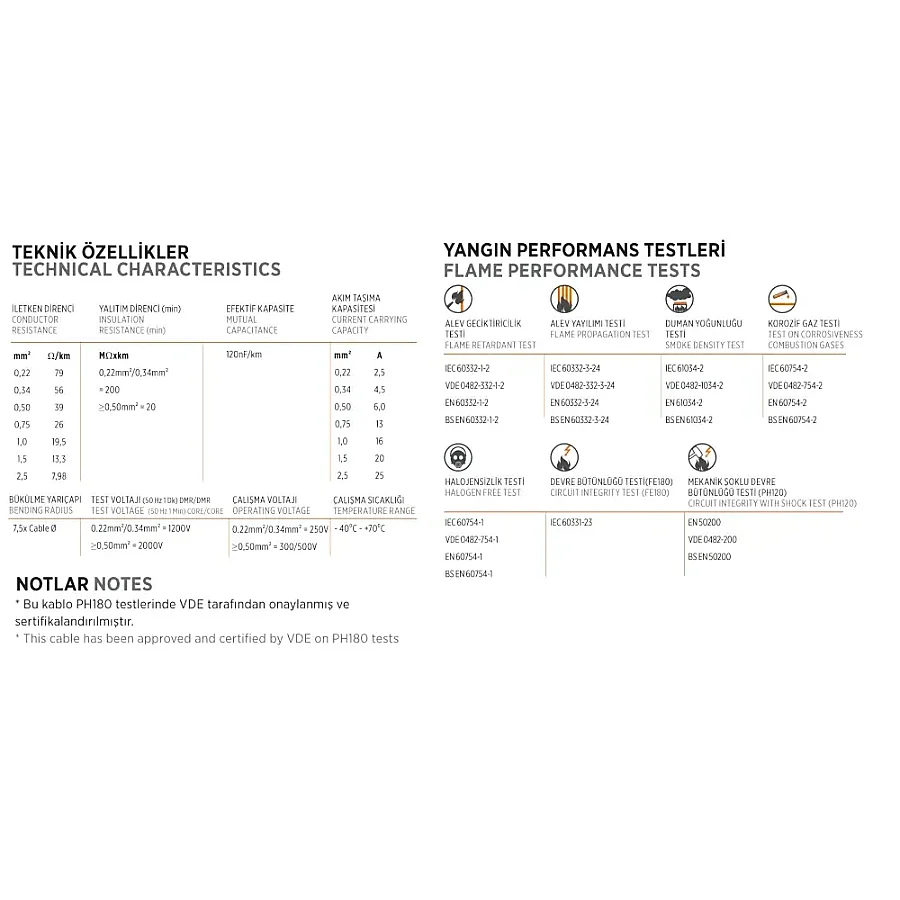

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | ERVITAL LIHCH FE180/PH120 Yangına Dayanıklı Ekranlı Sinyal Kontrol Kablosu |
| Kesit | 7x0,75 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Sınıf 5) |
| Yalıtkan | Çapraz Bağli Seramik Formunda Polimer Kompaund |
| Ekran | Kalaylı Bakır Örgü |
| Dış Kılıf Bileşeni | EN 50290-2-27 HFFR Kompaund |
| Dış Kılıf Rengi | RAL 2003 Turuncu |
| İletken Direnci (0,75 mm²) | 26 Ohm/km |
| Efektif Kapasite | 120 nF/km |
| Akım Taşıma Kapasitesi (0,75 mm²) | 13 A |
| Çalışma Voltajı | 300/500 V |
| Test Voltajı | 2000 V |
| Çalışma Sıcaklığı | -40°C ile +70°C |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Ertival LIHCH FE180/PH120/E30 7x0,75 mm²; standart sinyal kablolarından farklı olarak seramik formundaki özel yalıtkanı ve HFFR dış kılıf yapısı sayesinde yangın anında hem elektrik iletimini sürdürür hem de zehirli gaz yayılımını engeller. Kalaylı bakır örgü ekranı ile elektromanyetik parazitlerin yüksek olduğu endüstriyel sahalarda sinyal bütünlüğünü korurken, PH120 mekanik şok dayanımı sayesinde düşen enkaz veya darbelere karşı da direnç gösterir.
Sık Sorulan Sorular
Bu kablo yangın anında kaç dakika çalışmaya devam eder?
Bu kablo, FE180 standardına göre alev altında en az 180 dakika ve PH120 mekanik şok testine göre 120 dakika boyunca devre bütünlüğünü koruyarak çalışmaya devam eder.
Hangi sistemlerde ve nerelerde kullanılmalıdır?
Ürün; elektromanyetik girişimlerin ve insan yoğunluğunun bulunduğu kapalı alanlarda, özellikle yangın ihbar, güvenlik sistemleri ve endüstriyel sinyal iletim hatlarında kullanılmak üzere tasarlanmıştır.
Halojensiz (HFFR) kılıfın sağladığı avantaj nedir?
Halojensiz kılıf, olası bir yangın durumunda zehirli gaz üretmez ve duman yoğunluğunu minimumda tutarak tahliye güvenliğine katkı sağlar.
