Erse Ertival LIHCH FE180/PH120/E30 3x1 mm² Sinyal Kontrol Kablosu
Erse Ertival LIHCH FE180/PH120/E30 3x1 mm² Sinyal Kontrol Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.
Erse Ertival LIHCH FE180/PH120/E30 3x1 mm² Sinyal Kontrol Kablosu, elektromanyetik girişim riskinin bulunduğu kapalı alanlarda sinyal iletimini güvenle gerçekleştirmek ve olası bir yangın durumunda sistemin çalışmaya devam etmesini sağlamak amacıyla geliştirilmiş halojensiz bir kontrol kablosudur. İnsan yoğunluğunun yüksek olduğu yapılardaki kritik güvenlik ve yangın ihbar devreleri için özel olarak tasarlanan bu model, 3 damarlı yapısı ve 1 mm² kesit değeriyle endüstriyel elektronik uygulamalarında veri ve kontrol akışının kesintisiz sürmesine imkân tanır.

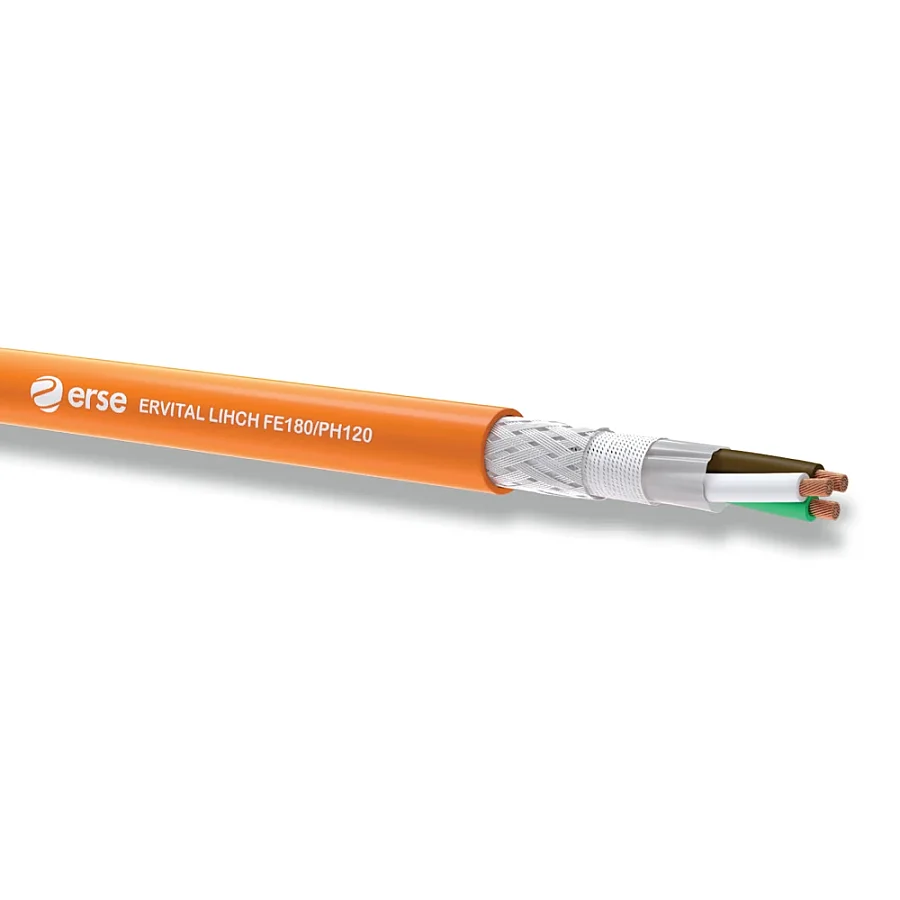

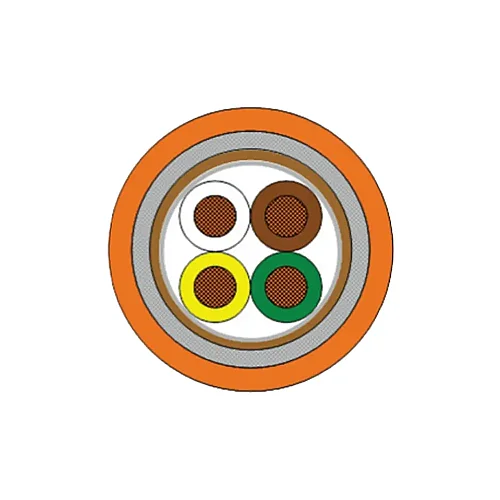

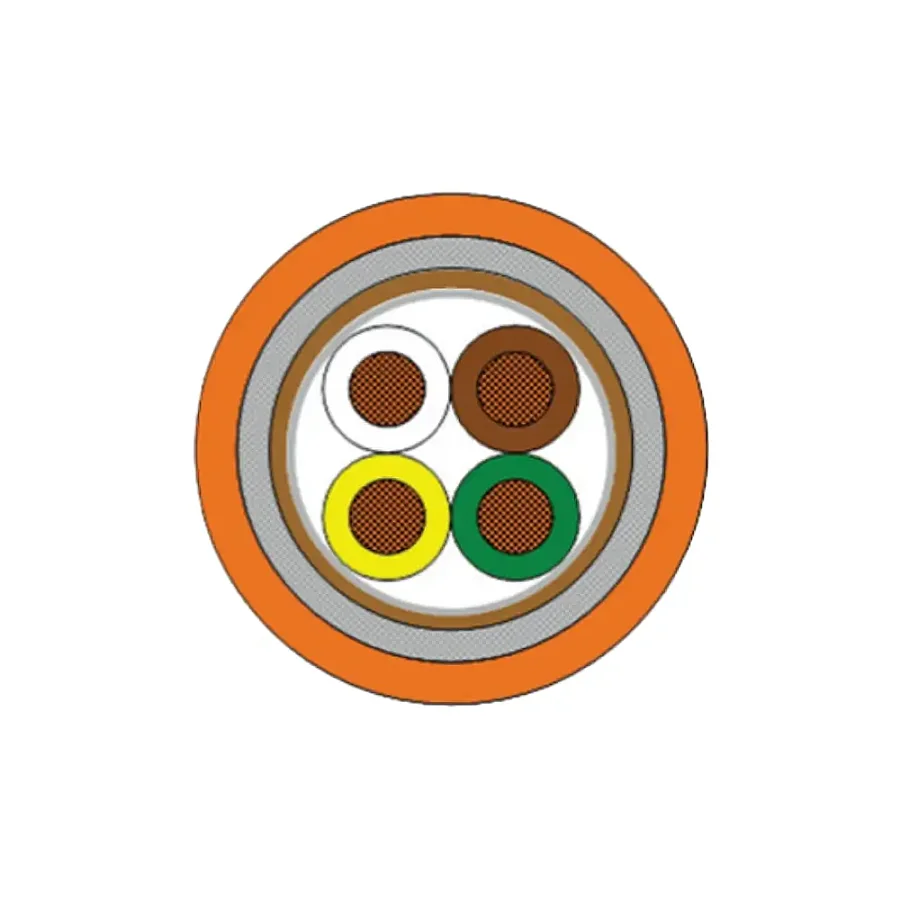

Bükülü elektrolitik tavlı bakır iletkenlerden oluşan yapısı ve çapraz bağlı seramik formundaki polimer kompaund yalıtkanı sayesinde yüksek ısı direncine sahip olan bu sinyal kontrol kablosu, kalaylı bakır örgü ekranı ile dışarıdan gelebilecek elektromanyetik sinyal parazitlerini etkin biçimde bastırır. Pes bant ve cam elyaf bant ile güçlendirilen dahili tasarımı, RAL 2003 turuncu renge sahip EN 50290-2-27 HFFR dış kılıfla tamamlanarak alev geciktirici ve düşük duman yoğunluklu bir performans ortaya koyar.
Öne Çıkan Özellikleri
- FE180 Devre Bütünlüğü: IEC 60331-23 standardına uygun olarak alev altında en az 180 dakika boyunca devre bütünlüğünü korur.
- PH120 Mekanik Şoklu Devre Bütünlüğü: EN 50200 standardı çerçevesinde, yangın sırasında yaşanan mekanik darbelere karşı 120 dakikaya kadar işlevselliğini sürdürür.
- Kalaylı Bakır Örgü Ekran: Elektromanyetik girişimlerin (EMI) yoğun olduğu ortamlarda sinyal iletim güvenliğini artırır.
- HFFR Dış Kılıf: Halojensiz yapısı sayesinde yangın anında zehirli gaz salınımı yapmaz ve düşük duman yoğunluğu sağlar.
- Sınıf 5 Esnek İletken: IEC 60228 standartlarındaki bükülü elektrolitik tavlı bakır yapısıyla montaj kolaylığı ve esneklik sunar.

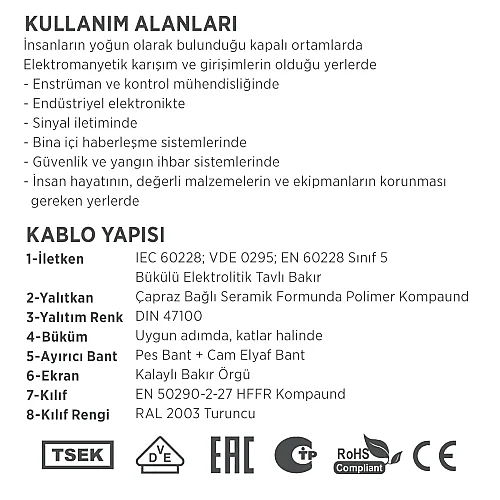

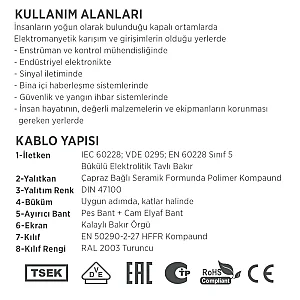

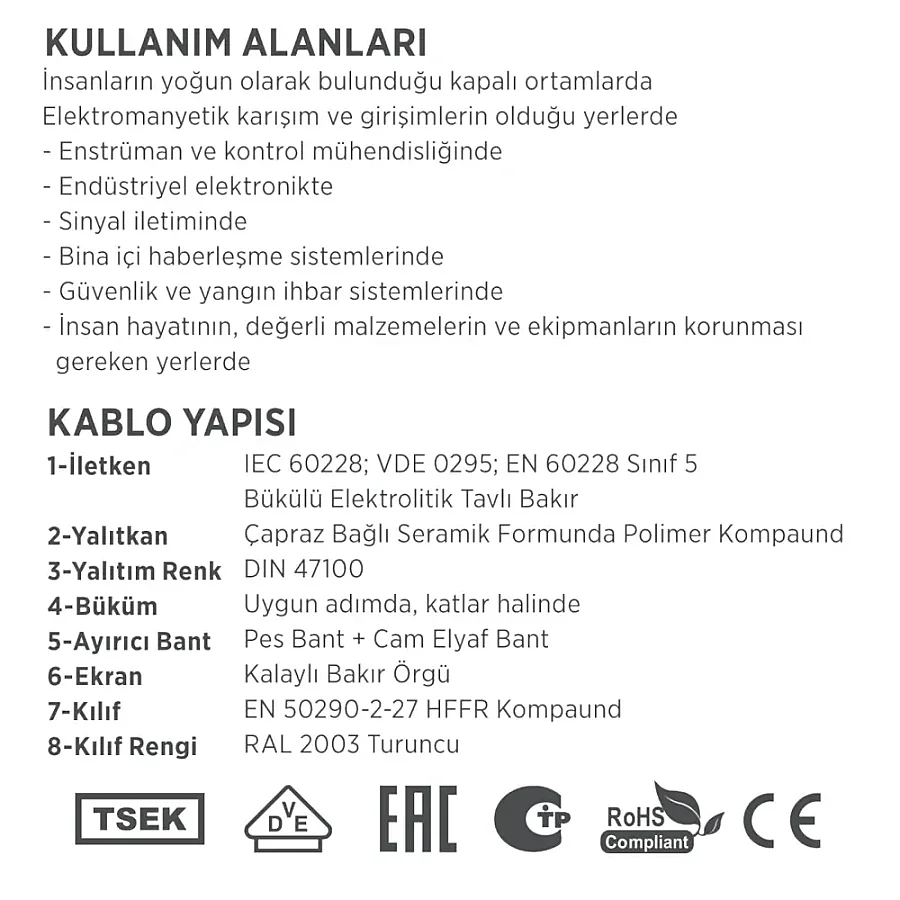

Kullanım Alanları
- güvenlik ve yangın ihbar sistemlerinin kablolama altyapısı,
- elektromanyetik girişimlerin görüldüğü endüstriyel elektronik kontrol panoları,
- insanların yoğun olarak bulunduğu kapalı alanlardaki sinyal iletim hatları

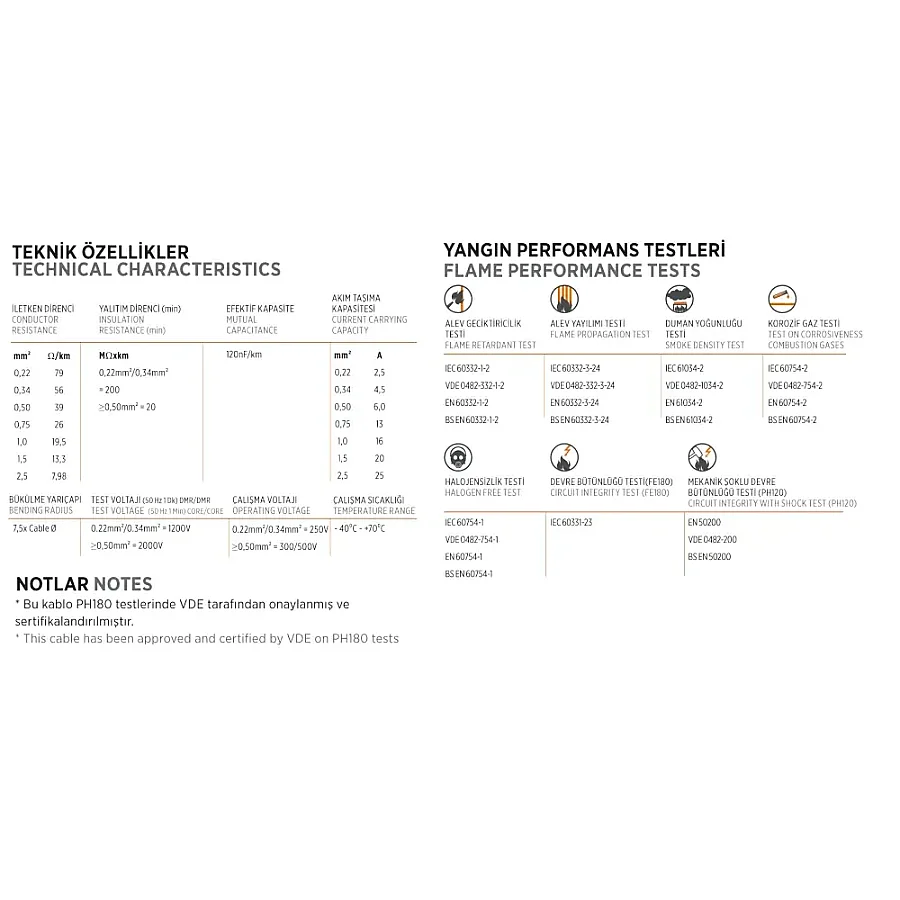

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | ERVITAL LIHCH FE180/PH120 Yangına Dayanıklı Ekranlı Sinyal Kontrol Kablosu |
| Damar Sayısı ve Kesit | 3x1 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Sınıf 5) |
| Yalıtkan | Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Ekran | Kalaylı Bakır Örgü |
| Dış Kılıf / Renk | EN 50290-2-27 HFFR Kompaund / RAL 2003 Turuncu |
| Çalışma Sıcaklığı | -40°C ile +70°C |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı |
| İletken Direnci (1 mm²) | 19,5 Ohm/km |
| Akım Taşıma Kapasitesi (1 mm²) | 16 A |
| Çalışma / Test Voltajı (1 mm²) | 300/500 V - 2000 V |
| Yalıtım Direnci (1 mm²) | >20 M.Ohm x km |
| Devre Bütünlüğü (FE180) | IEC 60331-23 (Min. 180 dakika) |
| Mekanik Şoklu Devre Bütünlüğü (PH120) | EN 50200 / VDE 0482-200 |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE, VDE 0812 |
Benzer Ürünlerden Farkı Nedir?
Erse Ertival LIHCH FE180/PH120/E30 3x1 mm² Sinyal Kontrol Kablosu; yangın anında hem 180 dakika boyunca elektrik iletimini sürdüren FE180 standardını hem de darbelere karşı direnç gösteren PH120 mekanik şok bütünlüğünü aynı yapıda birleştirir. Kalaylı bakır örgü ekranı sayesinde hassas sinyalleri elektromanyetik gürültülerden korurken, HFFR dış kılıfı ile insan hayatının ön planda olduğu kapalı mekanlardaki güvenlik standartlarını tam anlamıyla karşılar.
Sık Sorulan Sorular
Bu kablo yangın anında kaç dakika çalışmaya devam eder?
Erse Ertival LIHCH kablo, FE180 standardına göre alev altında en az 180 dakika devre bütünlüğünü korurken, PH120 standardı gereği mekanik şoklar altında 120 dakikaya kadar işlevini sürdürür.
Hangi alanlarda elektromanyetik koruma sağlar?
Kalaylı bakır örgü ekranı sayesinde elektromanyetik girişimlerin (EMI) yoğun olduğu endüstriyel elektronik tesislerde ve sinyal iletim hatlarında parazit önleyici koruma sağlar.
Dış kılıf özellikleri kapalı alan kullanımı için uygun mu?
Evet, EN 50290-2-27 normuna uygun HFFR dış kılıfı halojensizdir ve yangın sırasında zehirli gaz salınımı yapmayarak insan yoğunluğunun yüksek olduğu kapalı alanlarda güvenle kullanılır.
