Erse LIHCH 8x1 mm² Sinyal Kablosu
Erse LIHCH (B2ca-s1a,d1,a1) 8x1 mm² Sinyal Kablosu
Erse LIHCH 8x1 mm² sinyal kablosu, endüstriyel elektronik ve kontrol sistemlerinde ihtiyaç duyulan hassas veri iletimini sağlamak üzere tasarlanmış çok damarlı bir kablo çözümüdür. Elektromanyetik parazitlerin (EMI) yoğun olduğu ortamlarda sinyal bütünlüğünü korumak amacıyla geliştirilen bu kablo, özellikle enstrüman ve kontrol mühendisliği uygulamalarında sinyal kaybını minimize etmek için tercih edilir.

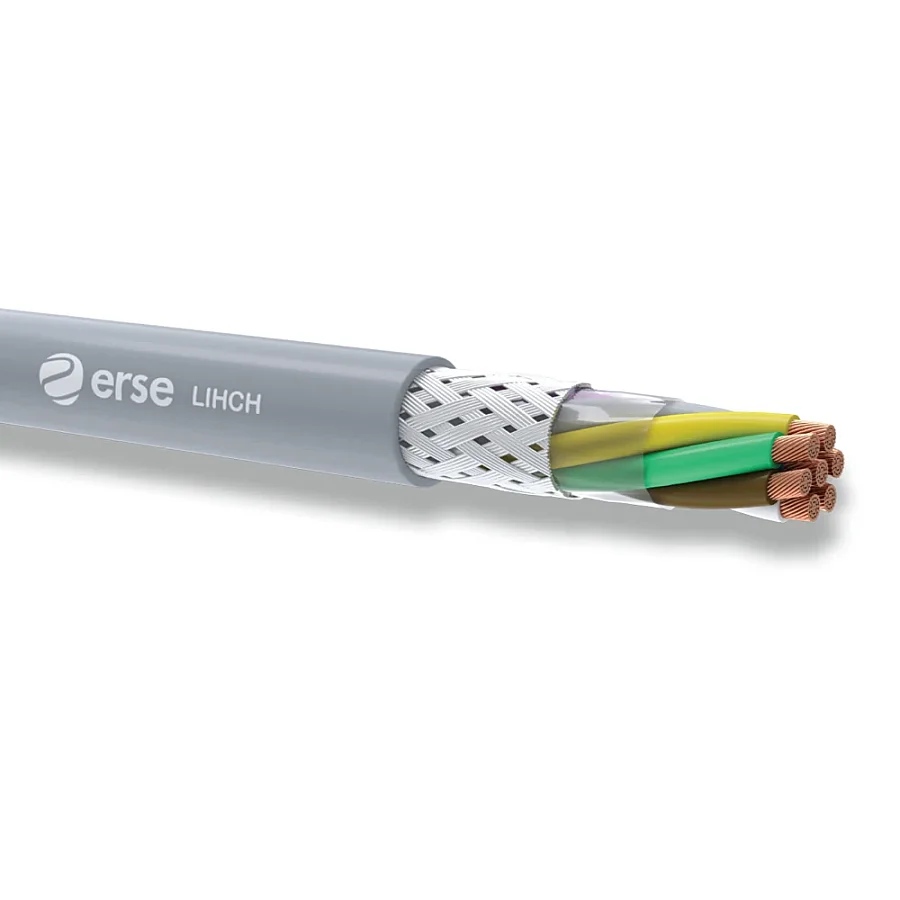

Ürün, 8 adet 1 mm² kesitli bükülü elektrolitik tavlı bakır iletkenden oluşmaktadır. DIN 47100 standardına uygun damar renk kodlaması sayesinde karmaşık bağlantılarda montaj kolaylığı sağlar. Kalaylı bakır örgü ekranlama katmanı, yüksek elektromanyetik uyumluluk (EMC) sunarak dış ortamdan gelen elektriksel gürültülerin sinyal kalitesini bozmasını engeller.
HFFR (Halojensiz Alev Geciktirici) dış kılıf ve yalıtım malzemeleri ile üretilen bu sinyal kablosu, yangın anında zehirli gaz çıkışını ve duman yoğunluğunu en aza indirir. Bu özellikleri sayesinde insanların yoğun olarak bulunduğu kapalı alanlardaki haberleşme sistemleri, otomatik vana kontrolleri ve endüstriyel otomasyon süreçleri için güvenilir bir altyapı oluşturur.
Öne Çıkan Özellikleri
- EMC Korumalı Ekranlama: Kalaylı bakır örgü, elektromanyetik parazitlerin yoğun olduğu ortamlarda sinyal iletiminin kararlı kalmasını sağlar.
- HFFR Malzeme Yapısı: Halojensiz ve alev geciktirici kılıfı sayesinde yangın anında düşük duman yoğunluğu ve zehirli gaz çıkışı oluşturmaz; güvenlik standartlarına uyum sağlar.
- Sınıf 5 Esnek İletken: Bükülü bakır iletken yapısı sayesinde dar alanlarda ve hareketli montaj gerektiren noktalarda kolay yönlendirilir.
- DIN 47100 Renk Kodlaması: Damarların tanımlanmasını kolaylaştırarak montaj ve arıza tespit süreçlerini hızlandırır.

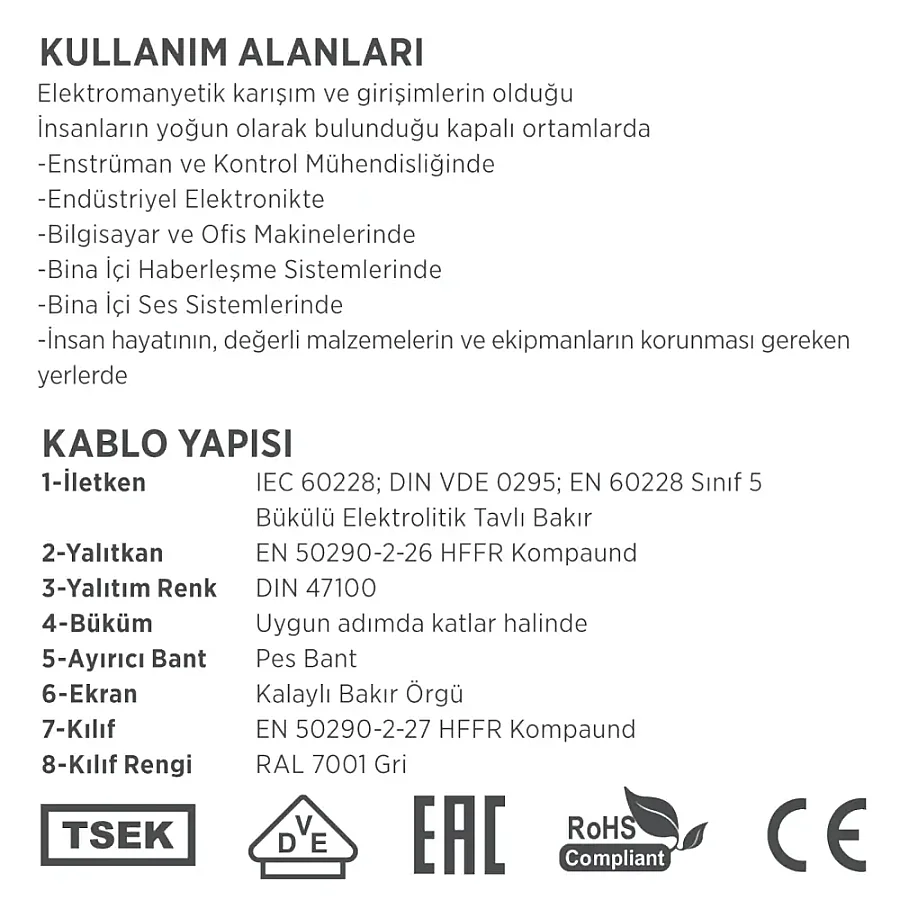

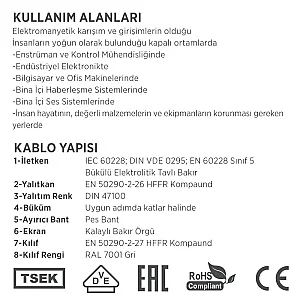

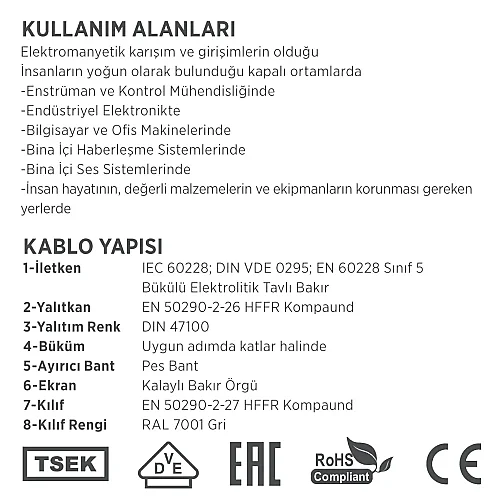

Kullanım Alanları
- Endüstriyel otomasyon ve kontrol panosu içi bağlantılar,
- Elektromanyetik gürültüye maruz kalan ölçüm ve haberleşme sistemleri,
- Bina içi otomasyon ve otomatik vana kontrol mekanizmaları,
- İnsan trafiğinin yoğun olduğu kapalı bina tesisatlarında sinyal iletimi,
- Endüstriyel elektronik cihazların veri alışverişi gerektiren bağlantıları.

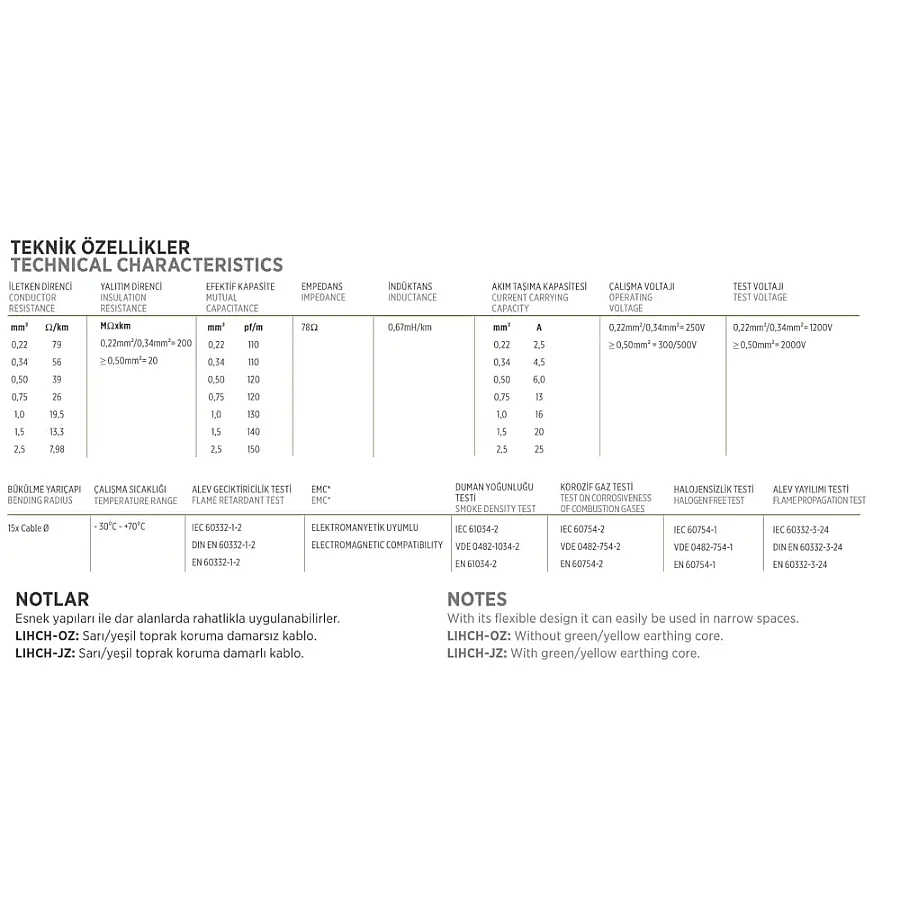

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Yapısı | 8 x 1 mm² |
| İletken Tipi | Bükülü Elektrolitik Tavlı Bakır (Sınıf 5) |
| Çalışma Voltajı | 300/500V |
| Test Voltajı | 2000V |
| Ekranlama | Kalaylı Bakır Örgü |
| Yalıtkan ve Dış Kılıf | HFFR (Halojensiz Alev Geciktirici) |
| Çalışma Sıcaklığı | -30 derece C ile +70 derece C arası |
| Bükülme Yarıçapı | 15 x Kablo Çapı |
| İletken Direnci (Maks.) | 19.5 Ohm/km |
| Akım Taşıma Kapasitesi | 16 A |
Benzer Ürünlerden Farkı Nedir?
Erse LIHCH serisi, yüksek EMC koruması ile HFFR güvenlik standartlarını bir arada sunmasıyla öne çıkar. Birçok standart kablonun aksine, hem elektromanyetik parazitlerin sinyal üzerindeki etkisini minimize eden kalaylı bakır örgüye sahip olması hem de alev geciktirici/halojensiz yapısı ile güvenlik gereksinimlerini karşılaması, bu ürünü kritik endüstriyel projeler için güvenilir kılar. Esnek yapısı ve küçük bükülme yarıçapı, pano içlerinde veya dar tesisat kanallarında kurulumu önemli ölçüde kolaylaştırır.
Sık Sorulan Sorular
Bu kablo dış ortamda kullanılabilir mi?
Bu kablo iç mekan uygulamaları için tasarlanmıştır. UV direnci veya harici hava koşullarına (yağmur, doğrudan güneş ışığı) karşı koruma sınıfı belirtilmediğinden, bina içi veya pano içi kapalı ortamlarda kullanılması önerilir.
Ekranlama hangi durumlarda gereklidir?
Ekranlama, özellikle motor sürücüleri, yüksek frekanslı güç kabloları veya parazit üreten endüstriyel makinelerin bulunduğu ortamlarda, veri iletim hattının elektriksel gürültüden etkilenmemesi için gereklidir.
Kablo montajı sırasında bükülme yarıçapına neden dikkat etmeliyim?
Kablolarda öngörülen 15 x kablo çapı bükülme yarıçapı kuralı, iletkenin ve ekranlama örgüsünün mekanik olarak zarar görmesini engellemek için kritiktir. Bu sınırın altında zorlayıcı bükmeler yapmak, zamanla sinyal hatalarına veya iletken kopmalarına yol açabilir.
