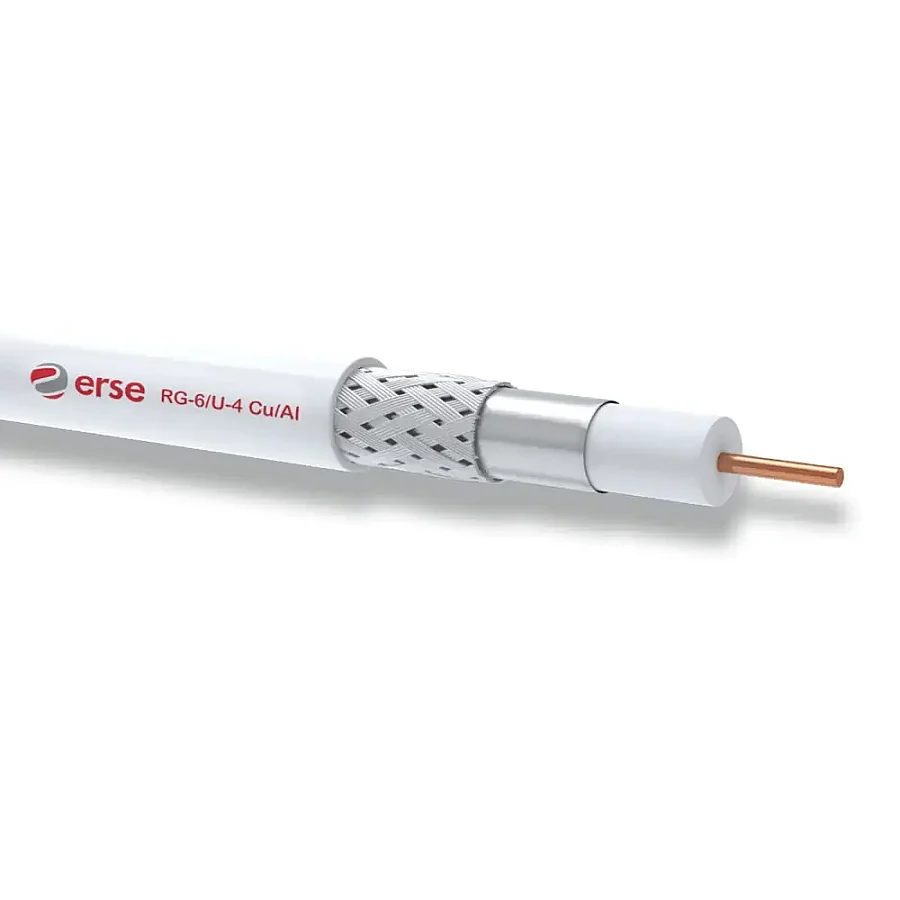

Erse RG 6/U-4 Cu/Al Class C Anten Kablosu 100 Metre Rulo
Erse RG 6/U-4 Cu/Al Class C Anten Kablosu 100 Metre Rulo
Bu ürün 100 metre paketler halinde satın alınabilmektedir.
Erse RG 6/U-4 Cu/Al Class C Anten Kablosu 100 Metre Rulo, bina içi CATV ve CCTV dağıtım sistemleri ile düşük zayıflama gerektiren uydu sistemlerinde sinyal iletimini güvenle sağlamak amacıyla geliştirilmiş bir koaksiyel kablodur. Sahip olduğu 75 ohm empedans değeri ve yüksek kaliteli iletken bileşenleri ile frekans kayıplarını minimumda tutarak televizyon ve güvenlik kamerası sinyallerinin uzun mesafelerde net bir şekilde aktarılmasına olanak tanır.

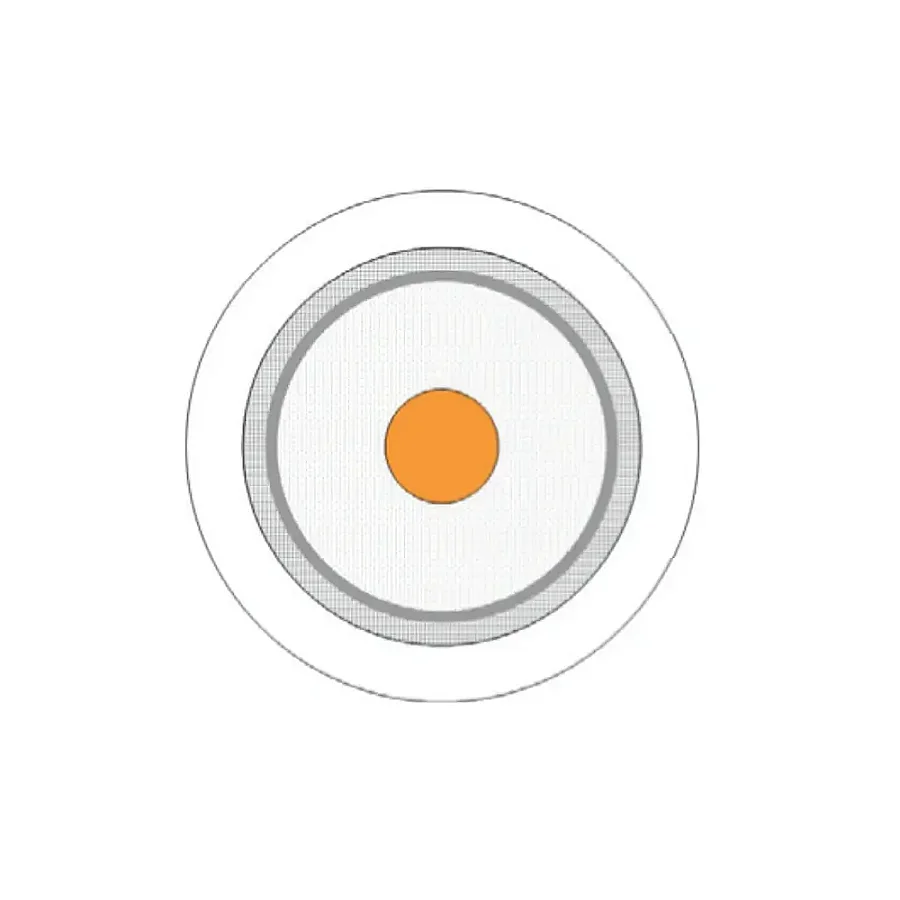

1,02 mm elektrolitik bakır iletken üzerine kurulan bu koaksiyel kablo; fiziksel köpük PE yalıtkanı ve çift katmanlı ekranlama sistemi (Al-PES bant ve alüminyum örgü) sayesinde dış elektromanyetik girişimlere karşı yüksek direnç gösterir. EAC, RoHS ve CE standartlarına uygun olarak üretilen 100 metrelik rulo ambalajlı bu model, -40°C ile +70°C arasındaki geniş çalışma sıcaklığı aralığı sayesinde zorlu çevre koşullarında dahi kararlı performans sunar.
Öne Çıkan Özellikleri
- Çift katmanlı ekranlama: %100 kapama sağlayan Al-PES bant ve alüminyum örgü sayesinde dış sinyal parazitlerini etkin biçimde engeller.
- Elektrolitik bakır iletken: 1,02 mm çapındaki saf bakır iletken yapısı ile sinyal iletiminde yüksek verimlilik ve düşük direnç sağlar.
- Fiziksel köpük PE yalıtkan: 4,60 mm çapındaki yalıtkan katman sinyal zayıflamasını azaltarak yüksek frekanslarda bile üstün performans sunar.
- Alev geciktirici dış kılıf: IEC 60332-1-2 standartlarına uygun alev geciktiricilik testi başarısıyla bina içi tesisatlarda güvenliği artırır.
- Class C sınıfı yapı: Standartlara uygun koaksiyel altyapı projelerinde güvenilir bağlantı standardı sunar.

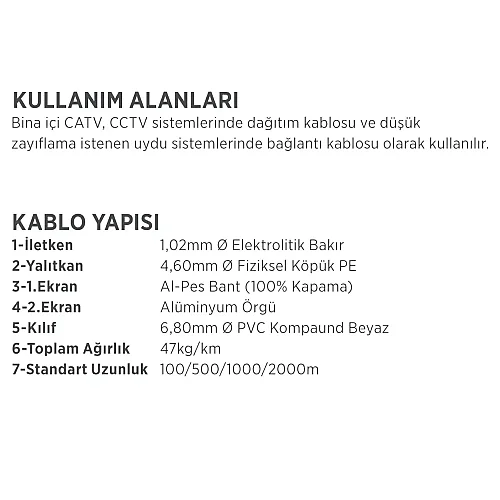

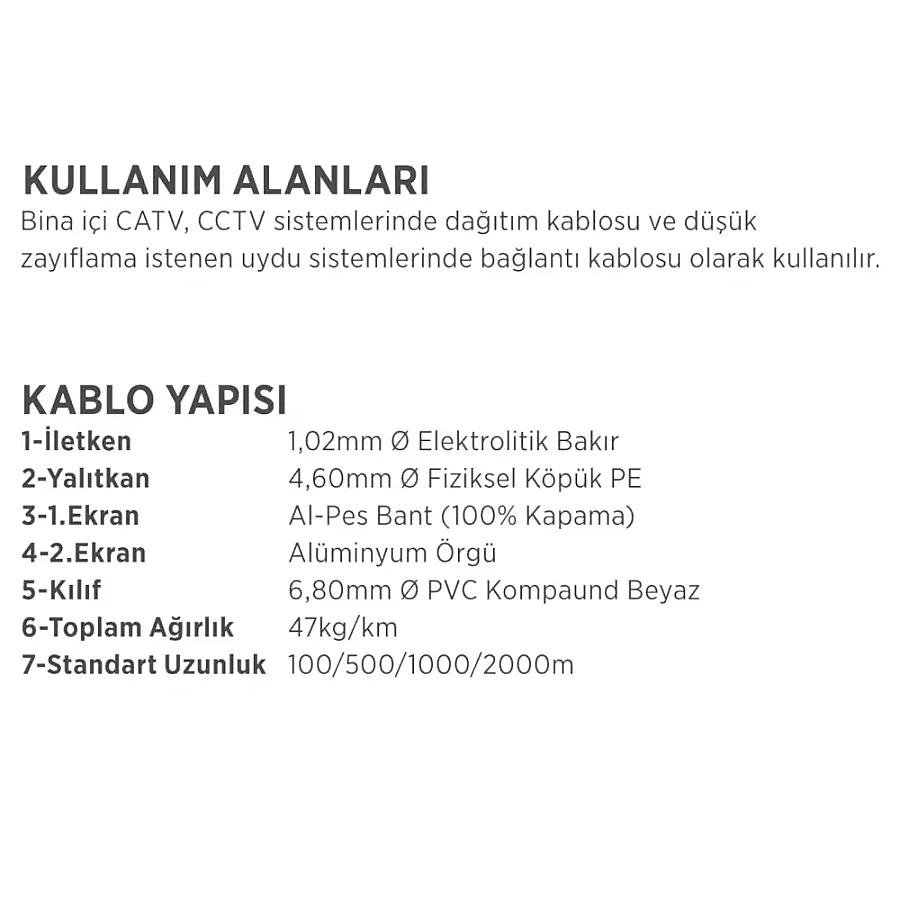

Kullanım Alanları
- Bina içi merkezi uydu ve anten dağıtım sistemlerinde hat bağlantı kablosu olarak
- Güvenlik kameralarının analog ve dijital görüntü sinyallerini taşıyan CCTV altyapılarında
- Kablolu televizyon (CATV) yayınlarının bina içi dağıtım hatlarında
- Düşük sinyal zayıflaması istenen hassas uydu alıcısı bağlantılarında

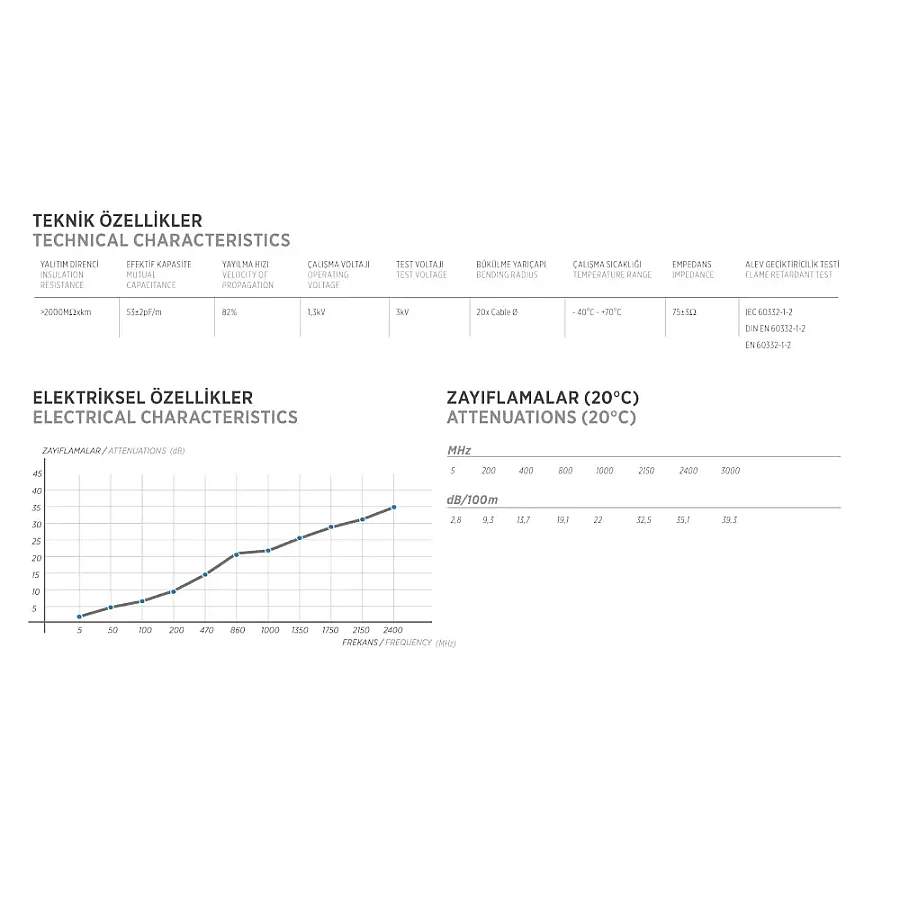

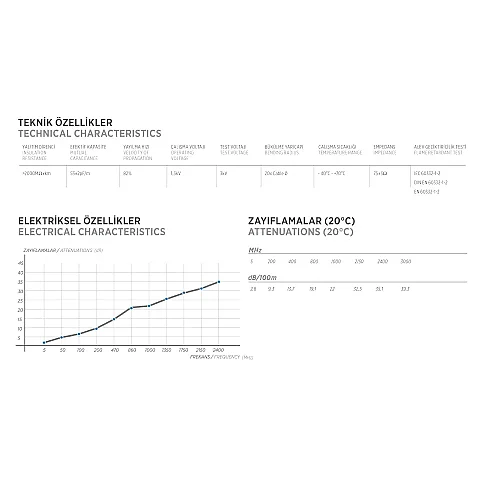

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Koaksiyel Anten Kablosu |
| Model | RG 6/U-4 Cu/Al Class C |
| İletken | 1,02 mm Ø Elektrolitik Bakır |
| Yalıtkan | 4,60 mm Ø Fiziksel Köpük PE |
| Ekranlama | Al-PES Bant (%100 Kapama) + Alüminyum Örgü |
| Dış Kılıf | 6,80 mm Ø PVC Kompaund (Beyaz) |
| Empedans | 75 ± 3 Ω |
| Etkin Kapasite | 53 ± 2 pF/m |
| Yayılma Hızı | %82 |
| Çalışma Voltajı | 1.3 kV |
| Test Voltajı | 3 kV |
| Yalıtım Direnci | Min. 2000 MΩ·km |
| Çalışma Sıcaklığı | -40°C ile +70°C arası |
| Min. Bükülme Yarıçapı | 20 × Kablo Çapı (20 × D) |
| Ambalaj | 100 Metre Rulo |
Benzer Ürünlerden Farkı Nedir?
Erse RG 6/U-4 Cu/Al koaksiyel kablo, ekonomik çelik veya alüminyum iletkenli alternatiflerinden farklı olarak elektrolitik bakır iletken yapısıyla öne çıkar. Bakır iletkenin getirdiği düşük sinyal direnci, fiziksel köpük PE yalıtkan ve çift katmanlı ekranlama (Al-PES bant ve örgü) ile birleşerek uzun hatlarda bile frekans kaybını en aza indirir. Bu teknik kombinasyon, özellikle sinyal kalitesinin kritik olduğu uydu ve CCTV projelerinde kararlı görüntü aktarımı sağlar.
Sık Sorulan Sorular
Erse RG 6/U-4 anten kablosu dış ortamlarda kullanılabilir mi?
Bu kablo bina içi CATV ve CCTV dağıtım sistemleri için tasarlanmış olup beyaz PVC dış kılıfa sahiptir. Doğrudan güneş ışığına ve dış hava koşullarına açık dış mekanlarda koruyucu boru veya kanal içinde kullanılması önerilir.
100 metrelik rulo uydu sistemlerinde zayıflama yapar mı?
Kablo, 1000 MHz frekansta 22 dB, 2150 MHz frekansta ise 32.5 dB/100m zayıflama değerlerine sahiptir. Fiziksel köpük PE yalıtkan ve elektrolitik bakır yapısı sayesinde standart mesafelerdeki uydu ve anten sinyallerini kabul edilebilir kayıp oranlarıyla iletir.
Bu koaksiyel kablonun empedans değeri nedir?
Kablo, standart uydu, anten ve CCTV sistemleriyle tam uyumlu olarak 75 ± 3 Ω empedans değerine sahiptir. Bu değer sinyal yansımalarını önleyerek akışın kararlı olmasını sağlar.
