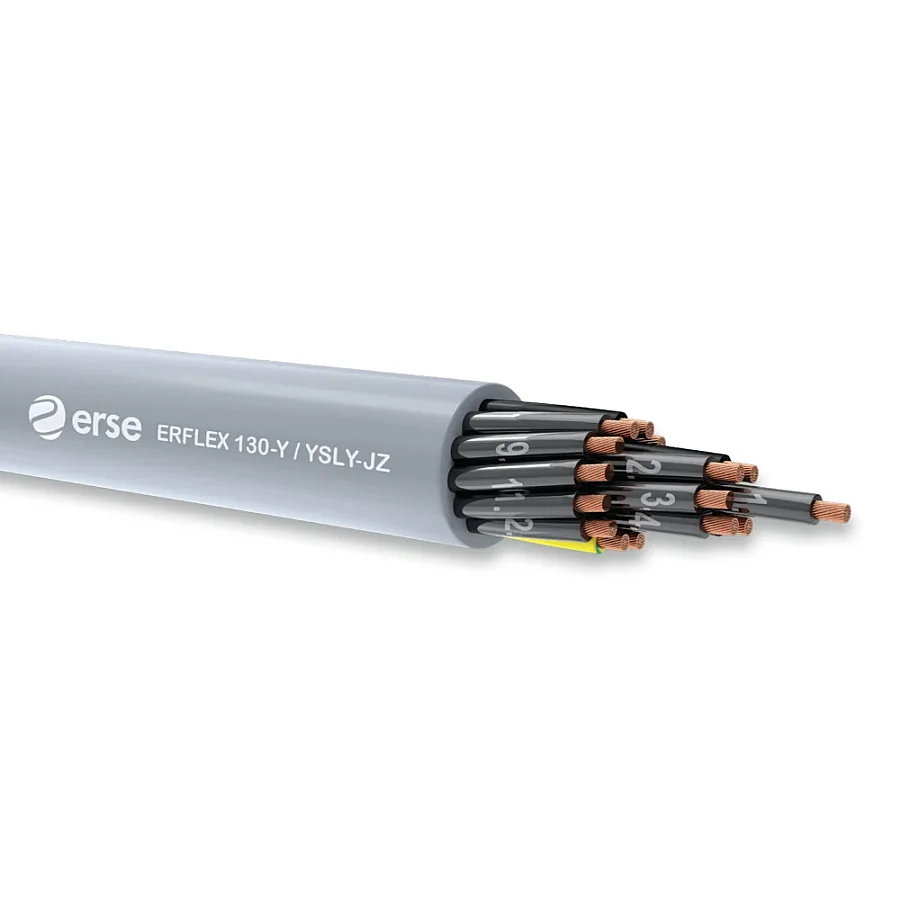

Erse Erflex 130-Y / YSLY-JZ 5x0,75 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 5x0,75 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 5x0,75 mm² kumanda kablosu; endüstriyel elektronik uygulamalarında, enstrüman ve kontrol mühendisliğinde güvenilir sinyal iletimi sağlamak amacıyla geliştirilmiş esnek bir bağlantı kablosudur. 5 damarlı yapısı ve 0,75 mm² kesit değeri ile özellikle makine imalatında ölçme, sinyalizasyon ve kontrol amaçlı devrelerde ihtiyaç duyulan elektriksel bağlantıları kurmak için tercih edilir. Islak, kuru ve nemli ortamlardaki üretim hatlarında sorunsuz bir kullanım sunar.

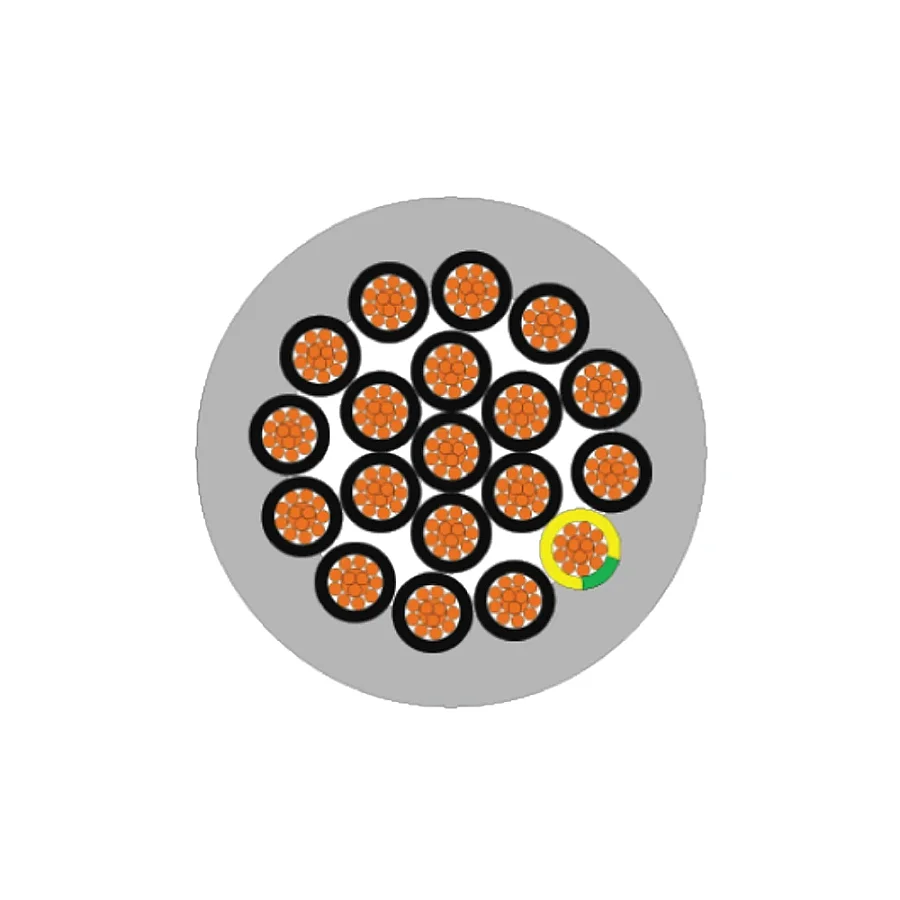

Bükülü elektrolitik tavlı bakır iletkenleri ve PVC kompaund yalıtımı sayesinde mekanik hareketlerin az olduğu alanlarda esnek bir kullanım performansı ortaya koyar. Siyah yalıtkan üzerindeki beyaz numara kodlaması ve sarı/yeşil toprak damarlı yapısı (JZ kodlu), pano ve makine içi kablolama süreçlerinde devre takibini ve montajı kolaylaştırır. 300 / 500 V çalışma voltajına sahip bu kumanda kablosu, IEC 60332-1-2 alev geciktiricilik standartlarına uygun olarak üretilmiştir.
Öne Çíkan Özellikleri
- 5x0,75 mm² kesit ve damar yapısı: Kontrol devrelerinde çoklu sinyal iletimi için ideal iletken kapasitesi sunar.
- Sarı/yeşil toprak damarlı (JZ) ve numara kodlu yapı: Damarların beyaz numara kodlu olması ve toprak damarı içermesi sayesinde hat karışıklıklarını önler, bağlantı hatalarını en aza indirir.
- Esnek bükülü bakır iletken: IEC 60228 Class 5 standartlarındaki tavlı bakır yapısı ile montaj ve döşeme esnasında kolaylık sağlar.
- Alev geciktirici dış kılıf: IEC 60332-1-2 normuna uygun alev geciktiricilik özelliğiyle olası yangın risklerine karşı güvenliği artırır.
- Geniş sıcaklık dayanımı: Sabit uygulamalarda -30 °C ile +70 °C, hareketli uygulamalarda ise -5 °C ile +70 °C arasında güvenle çalışır.

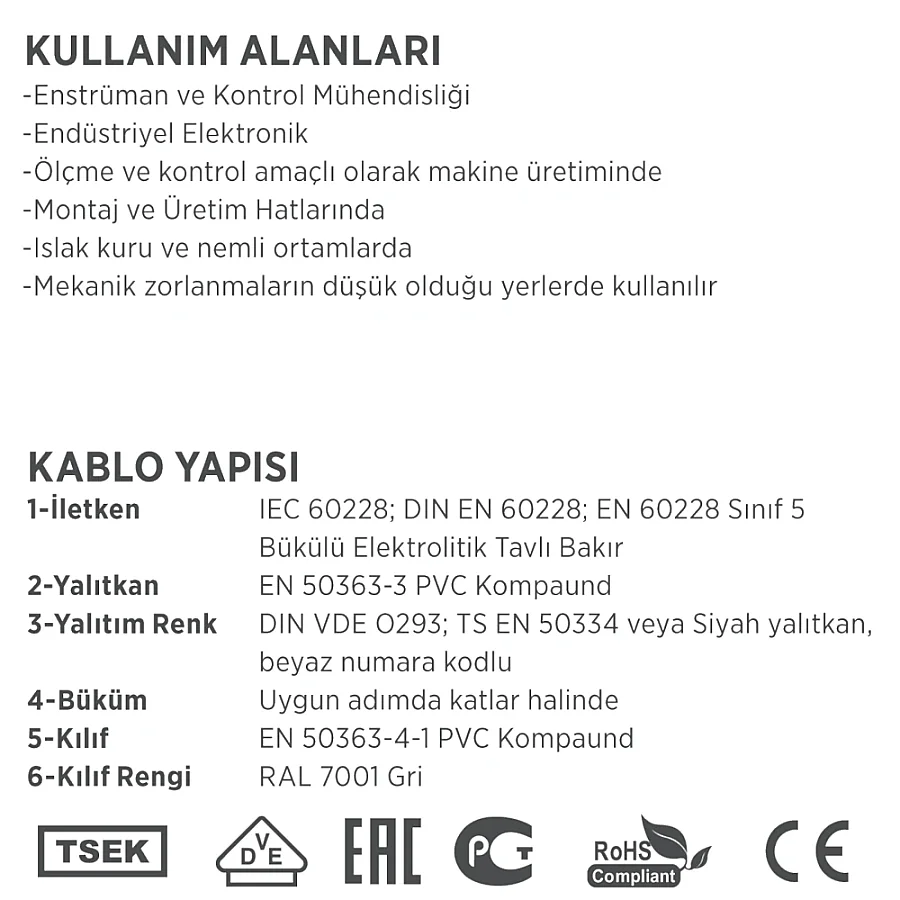

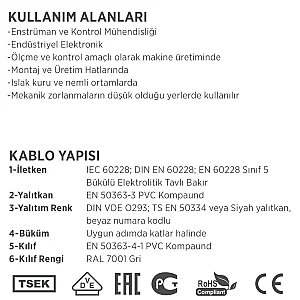

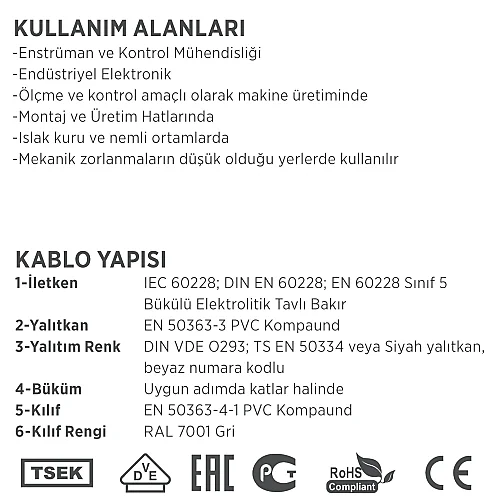

Kullanım Alanları
- Endüstriyel elektronik devreleri ve enstrüman mühendisliği ölçüm hatları
- Makine imalatında otomatik kontrol ve sinyal iletim sistemleri
- Montaj ve üretim hatlarının ıslak, kuru veya nemli ortamdaki elektrik tesisatları
- Mekanik zorlanmaların düşük olduğu pano içi ve dışı kumanda bağlantıları

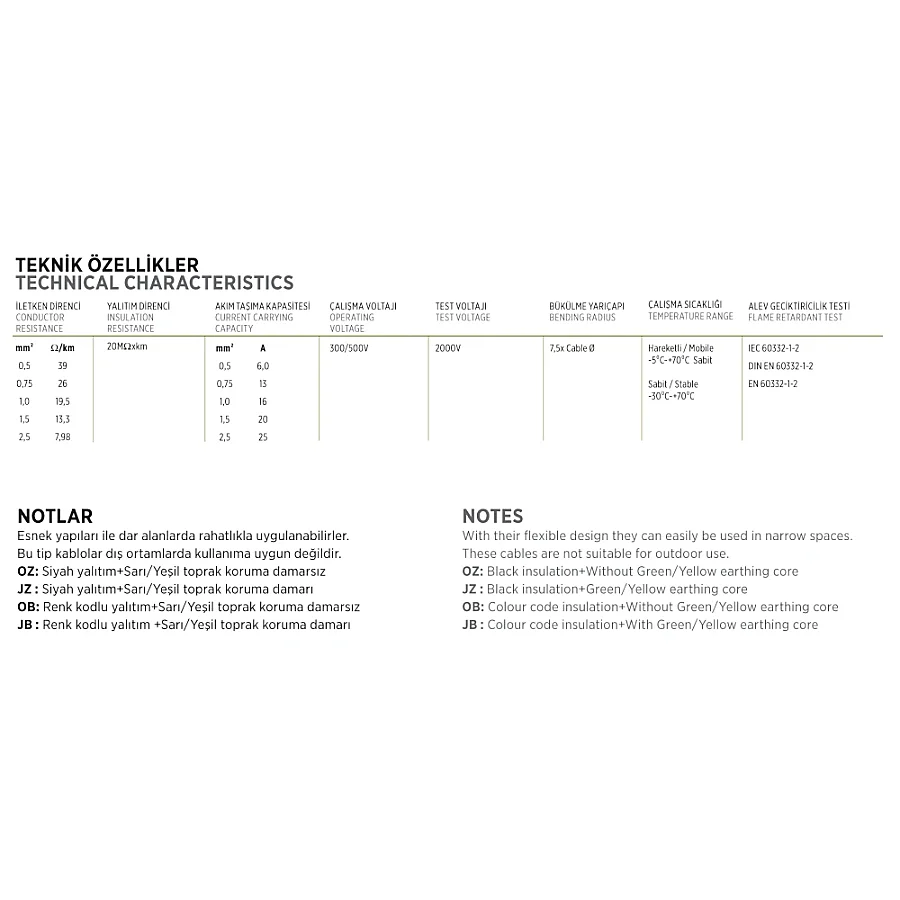

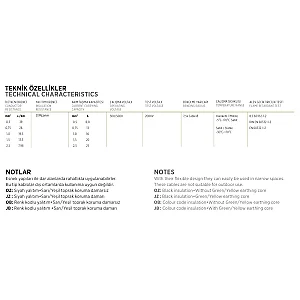

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi / Adı | Erflex 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 5 x 0,75 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtkan ve Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu + Sarı/Yeşil toprak damarı |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| Yalıtım Direnci | > 20 MΩ x km |
| Akım Taşıma Kapasitesi | 13 A |
| İletken Direnci | 26 Ω/km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Alev Geciktiricilik Standardı | IEC 60332-1-2 / DIN EN 60332-1-2 |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y / YSLY-JZ kumanda kablosu, VDE ve TSEK gibi uluslararası standartlara sahip kaliteli bileşen yapısını, Class 5 bükülü ince bakır iletken esnekliğiyle birleştirir. Üzerindeki numara kodlu beyaz damar dizilimi ve sarı/yeşil toprak hattı entegrasyonu, çok damarlı bağlantıların yoğun olduğu endüstriyel panolarda ve üretim hatlarında işçilik hatalarını azaltır. 13 A akım taşıma kapasitesi ve 300/500 V gerilim sınıfı, standart kumanda senaryolarında kararlı bir performans üretmesini sağlar.
Sık Sorulan Sorular
Erse Erflex 5x0,75 mm² kumanda kablosu dış ortamlarda kullanılabilir mi?
Hayır, dış ortamda doğrudan güneş ışığına ve hava koşullarına karşı korumasız olarak kullanıma uygun değildir; mekanik zorlanmaların düşük olduğu iç mekanlarda, kuru, ıslak veya nemli alanlarda tercih edilmelidir.
Bu kablonun toprak koruma damarı var mı?
Evet, ürün kodundaki JZ ibaresi ve teknik yapısı gereği bu kabloda sarı/yeşil renkli toprak koruma damarı bulunmaktadır.
Kablo montajı sırasında bükülme yarıçapı ne kadar olmalıdır?
Kablo yapısının zarar görmemesi ve iletken ömrünün korunması için minimum bükülme yarıçapı dış kablo çapının 7,5 katı olacak şekilde uygulanmalıdır.
