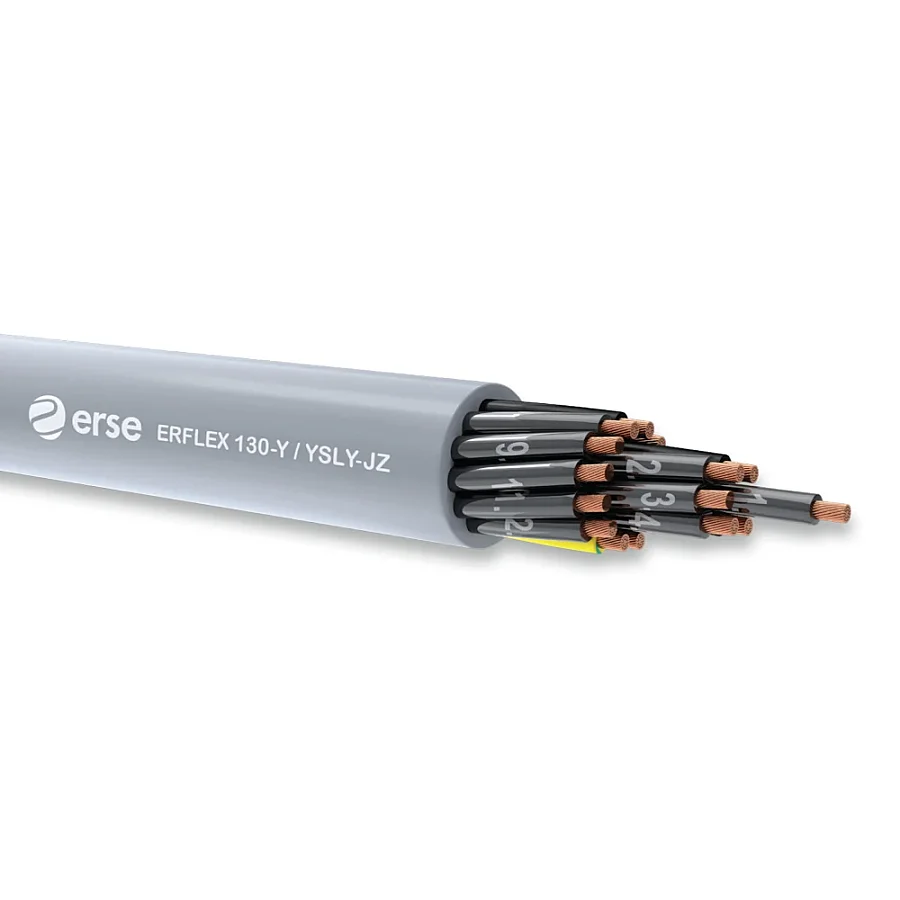

Erse Erflex 130-Y / YSLY-JZ 8x2,5 mm² Kumanda Kablosu; endüstriyel elektronik, enstrüman ve kontrol mühendisliği uygulamalarında sinyal iletimini güvenle sağlamak amacıyla geliştirilmiş esnek bir kumanda kablosudur. Ürün, özellikle makine üretiminde ölçme ve kontrol amaçlı devrelerde, montaj ve üretim hatlarında ihtiyaç duyulan elektriksel bağlantıları gerçekleştirmek üzere tasarlanmıştır.

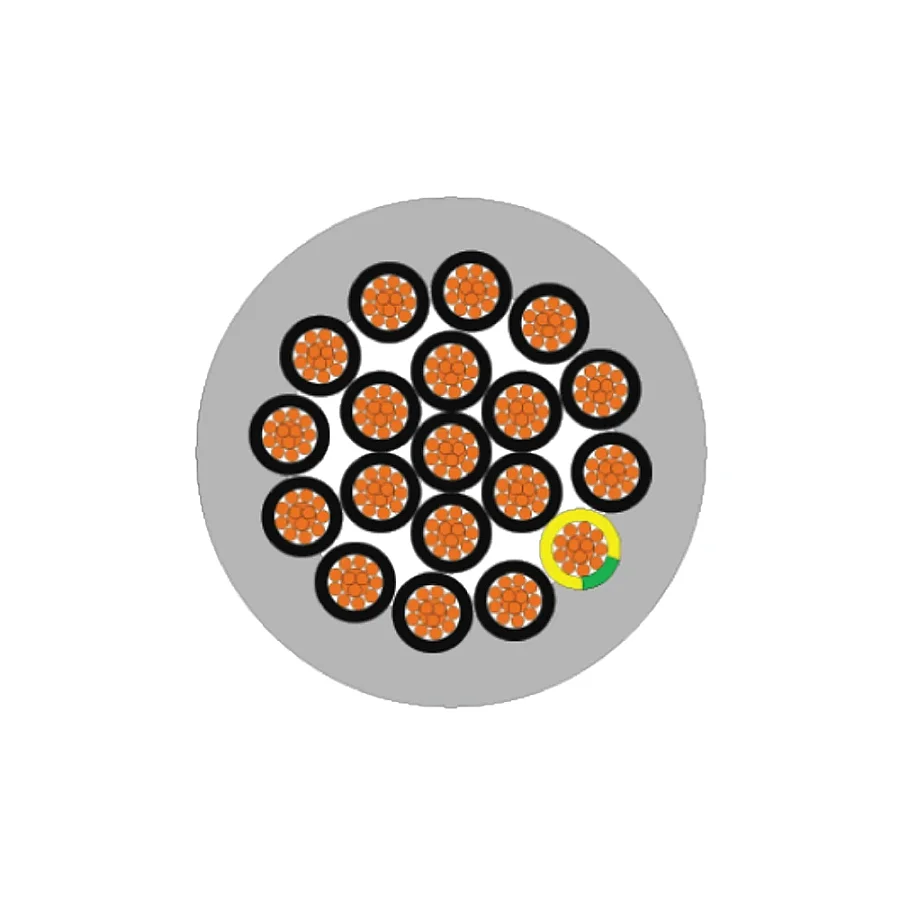

Yapısında yer alan bükülü elektrolitik tavlı bakır iletkenler ve IEC 60228 Sınıf 5 standardına uygun esnek yapı, dar alanlarda ve hareketli hatlarda kolay montaj imkânı sunar. Siyah yalıtkan üzerindeki beyaz numara kodlaması ve sarı/yeşil toprak damarlı (JZ) yapısı, karmaşık pano ve hat bağlantılarında damar takibini kolaylaştırarak hatalı bağlantı riskini en aza indirir.
Öne Çıkaran Özellikleri
- 8x2,5 mm² Kesit ve Damar Yapısı: Çoklu damar dizilimi ile birden fazla kontrol sinyalini tek kablo üzerinden taşıma kapasitesi sunar.
- IEC 60228 Sınıf 5 Esnek İletken: Bükülü elektrolitik tavlı bakır yapısı sayesinde esneklik kazanarak montaj kolaylığı sağlar.
- JZ Kodlama (Sarı/Yeşil Toprak Damarlı): Siyah yalıtkanlı damarlar üzerinde yer alan beyaz numara kodları ve toprak koruma damarı ile güvenli devre tanımlaması sunar.
- Alev Geciktiricilik Özelliği: IEC 60332-1-2 standartlarına uygun alev geciktirici dış kılıf yapısıyla olası yangın risklerine karşı güvenlik standardı barındırır.
- Geniş Sıcaklık Dayanımı: Hareketli ortamlarda -5 °C ile +70 °C, sabit tesisatlarda ise -30 °C ile +70 °C arasında çalışabilme esnekliği gösterir.

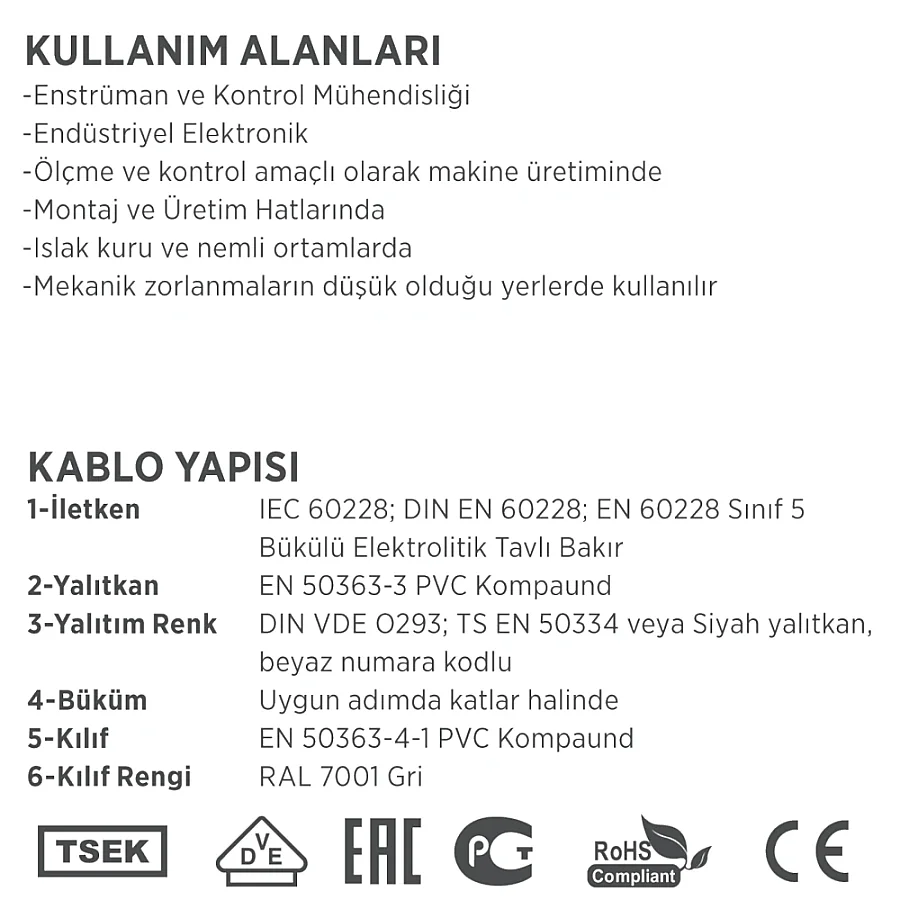

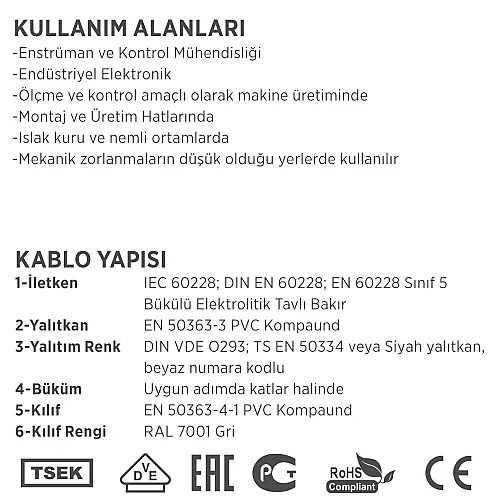

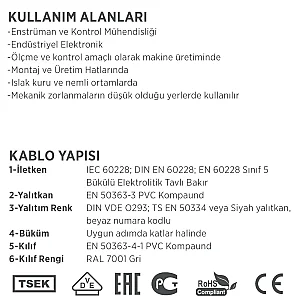

Kullanım Alanları
- Endüstriyel elektronik sistemleri ve enstrüman mühendisliği kontrol hatları
- Makine imalatında hassas ölçme ve kontrol otomasyon bağlantıları
- Fabrika montaj ve üretim hatlarının sinyal iletim altyapısı
- Islak, kuru ve nemli iç mekan üretim ortamlarındaki mekanik zorlanmanın düşük olduğu kablolama projeleri

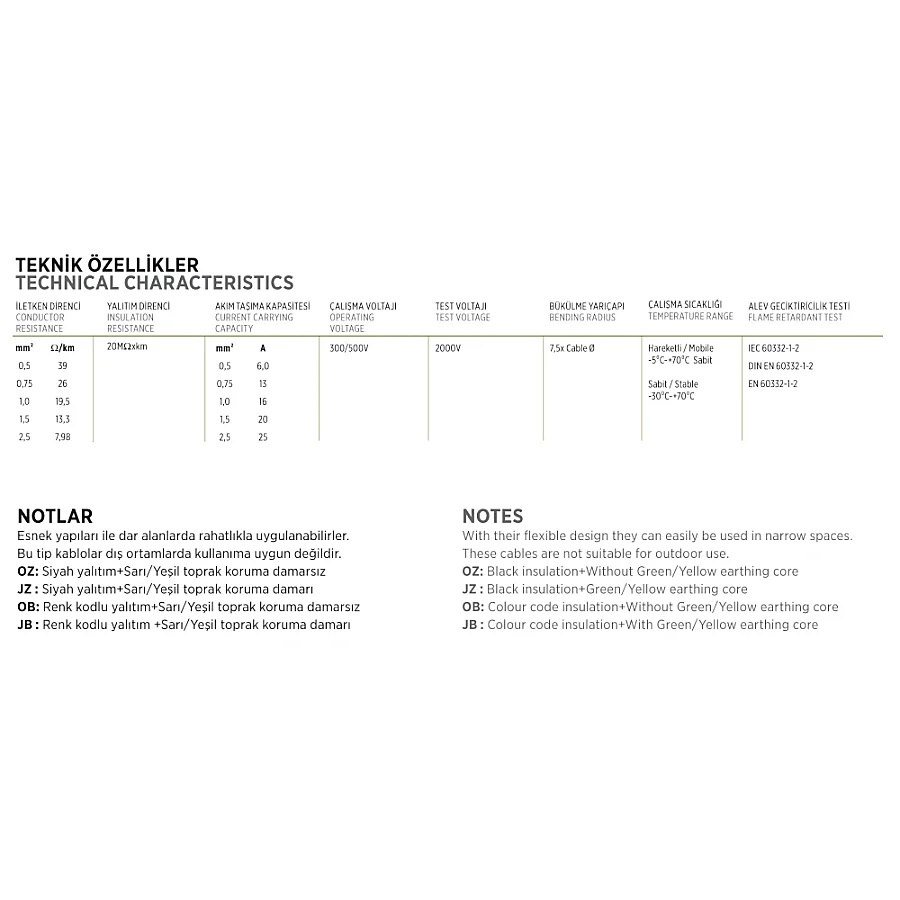

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 8x2,5 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtım ve Dış Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu (Sarı/Yeşil toprak damarlı) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| İletken Direnci (2,5 mm²) | 7,98 Ω/km |
| Akım Taşıma Kapasitesi (2,5 mm²) | 25 A |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y 8x2,5 mm² kumanda kablosu; Class 5 sınıfı ince bükümlü elektrolitik bakır iletken yapısı ile yüksek mekanik esneklik ve elektriksel iletkenliği bir arada sunar. 2,5 mm² kesit değeri sayesinde standart sinyal kablolarına kıyasla daha yüksek akım taşıma kapasitesine (25 A) sahip olması, bu kabloyu hem hassas ölçüm sinyallerinin iletildiği hem de daha yüksek akım gerektiren kontrol devrelerinin bulunduğu endüstriyel noktalarda güvenle kullanılabilir kılmaktadır. Ayrıca JZ kodlama yapısı sayesinde ek bir toprak damarı arama gereksinimi olmadan güvenli topraklama entegrasyonu sağlar.
Sık Sorulan Sorular
Erse Erflex 130-Y 8x2,5 mm² kablo dış ortamlarda kullanılabilir mi?
Hayır, bu kablo dış ortam kullanımı için uygun değildir. Mekanik zorlanmaların düşük olduğu iç mekanlarda, ıslak, kuru ve nemli ortamlarda kullanılmak üzere tasarlanmıştır.
Bu kablonun toprak koruma damarı var mıdır?
Evet, model adındaki JZ ifadesi gereği bu kabloda sarı/yeşil renkli toprak koruma damarı bulunmaktadır.
Kablo montajı sırasında damar takibi nasıl yapılır?
Damarlar siyah renkte olup üzerlerinde yer alan beyaz numara kodları sayesinde hat takibi kolayca yapılabilir; ayrıca sarı/yeşil toprak damarı kolayca ayırt edilebilir.
