Erse Erflex 130-Y / YSLY-JZ 16x1 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 16x1 mm² Kumanda Kablosu

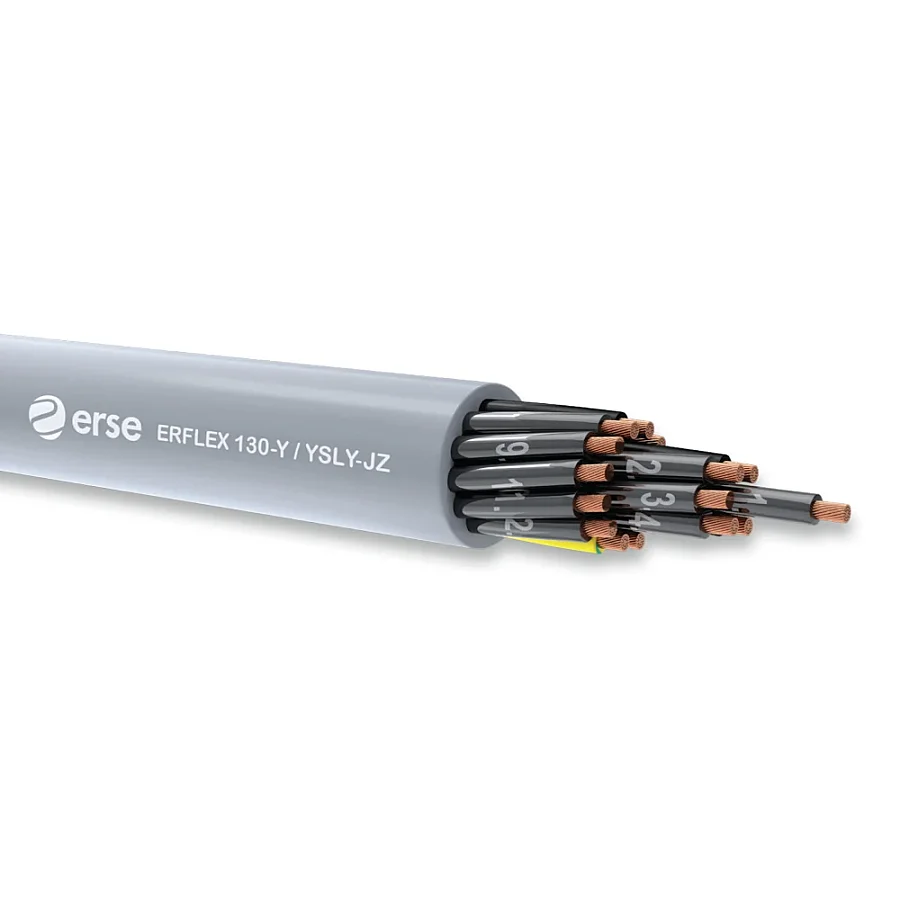

Erse Erflex 130-Y / YSLY-JZ 16x1 mm² kumanda kablosu; endüstriyel elektronik uygulamalarında, enstrüman ve kontrol mühendisliği projelerinde güvenilir sinyal iletimi sağlamak amacıyla geliştirilmiş esnek bir bağlantı kablosudur. Ürün, makine imalatlarında ölçme ve kontrol amaçlı devrelerin oluşturulmasında, montaj ve üretim hatlarında aktif olarak görev yapar. 16 adet 1 mm² kesitli bükülü elektrolitik tavlı bakır damardan oluşan bu kumanda kablosu, çoklu bağlantı gerektiren karmaşık otomasyon sistemlerinde düzenli ve kararlı bir yapı sunar.

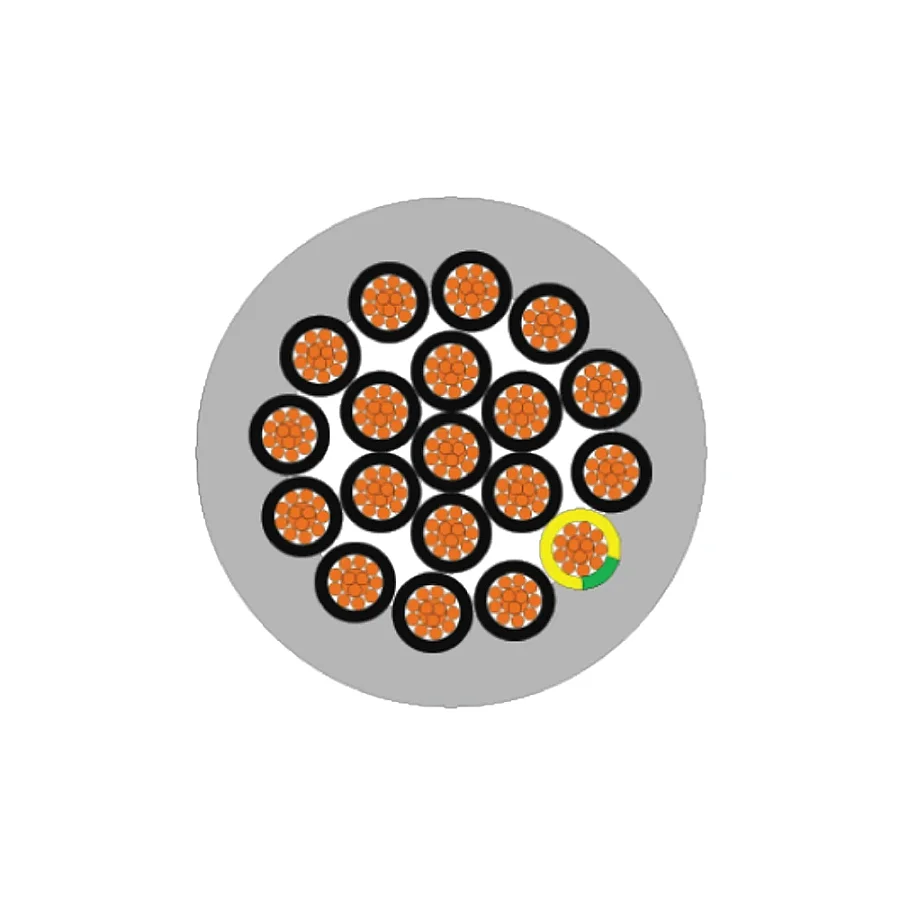

Kablo yapısında kullanılan IEC 60228 Class 5 standardındaki ince bükümlü bakır iletkenler, mekanik hareketlerin az olduğu sabit veya hareketli hatlarda montaj kolaylığı sağlar. Siyah yalıtkan üzerine beyaz numara kodlu damar tasarımı, pano içi ve saha bağlantılarında karışıklığı önleyerek kablolama sürecini hızlandırır. Dış kılıfında tercih edilen gri (RAL 7001) PVC kompaund malzeme, kabloya endüstriyel ortamlarda standart düzeyde bir dayanıklılık kazandırırken alev geciktiricilik testlerinden başarıyla geçerek güvenli bir kullanım profili çizer.
Öne Çıkan Özellikleri
- 16x1 mm² Damar Yapısı: Çoklu sinyal ve kontrol iletimi gerektiren endüstriyel hatlarda aynı anda birden fazla bağlantı yapılmasına olanak tanır.
- Class 5 Bükülü Bakır İletken: IEC 60228 standardına uygun esnek yapısı sayesinde dar alanlarda ve yönlendirme gerektiren noktalarda kolay bükülme ve montaj avantajı sağlar.
- Numara Kodlu Damarlar: Siyah zemin üzerine beyaz numaralandırılmış damarlar, karmaşık bağlantılarda hat takibini ve devre tanımlamasını son derece pratik hale getirir.
- Geniş Sıcaklık Aralığı: Sabit uygulamalarda -30 °C ile +70 °C, hareketli uygulamalarda ise -5 °C ile +70 °C arasında geniş bir çalışma sıcaklığı aralığı sunar.
- Alev Geciktirici Kılıf: IEC 60332-1-2 standartlarına uygun alev geciktirici dış kılıf yapısı ile olası yangın risklerine karşı güvenlik standardını yükseltir.

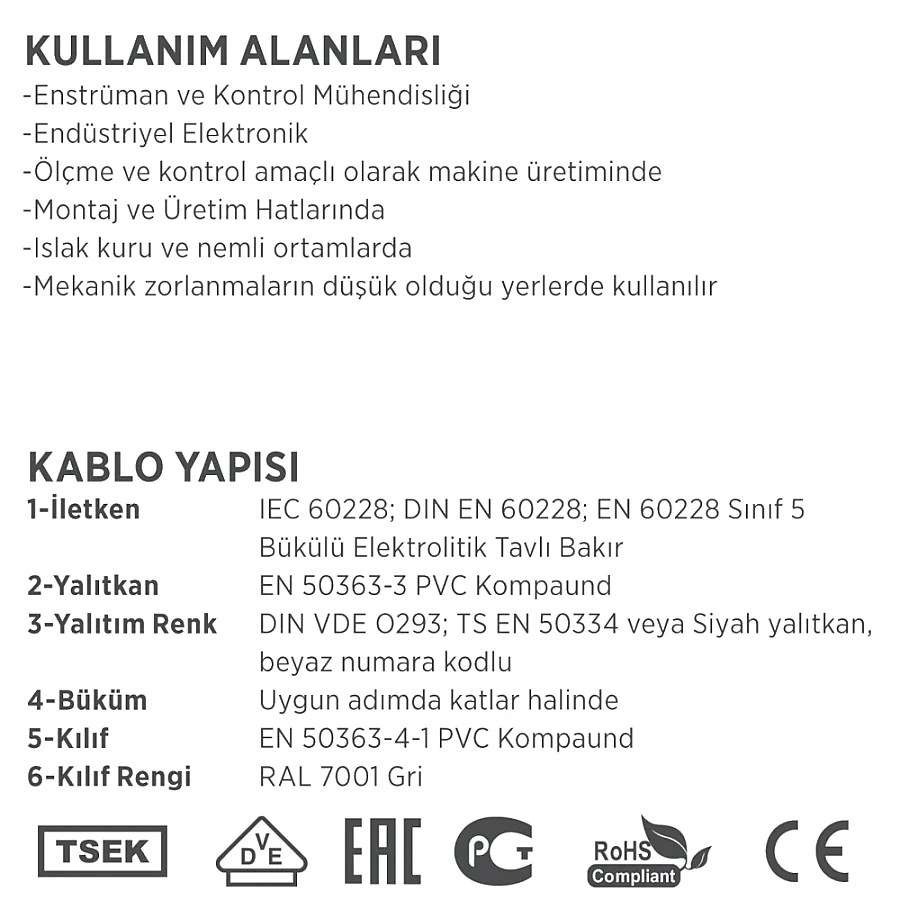

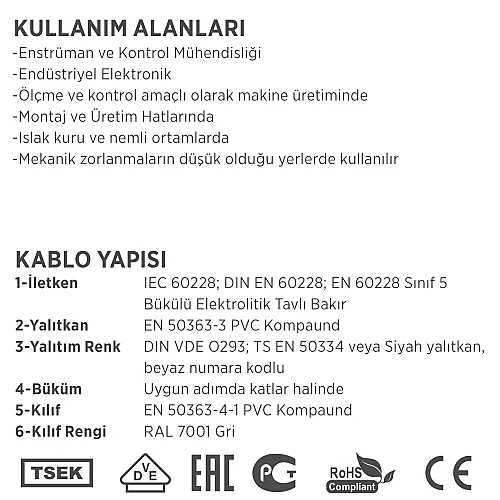

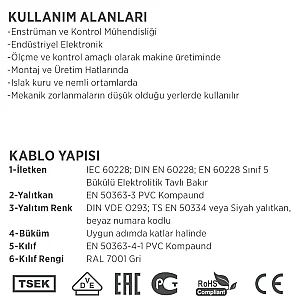

Kullanım Alanları
- endüstriyel elektronik cihazların kontrol ve sinyal devreleri
- makine imalatında hassas ölçme ve otomasyon hatları
- montaj hatları ve fabrika içi üretim bantlarının otomasyon panoları
- ıslak, kuru ve nemli kapalı ortam kablolamaları
- mekanik zorlanmaların düşük olduğu pano içi ve saha arası bağlantılar

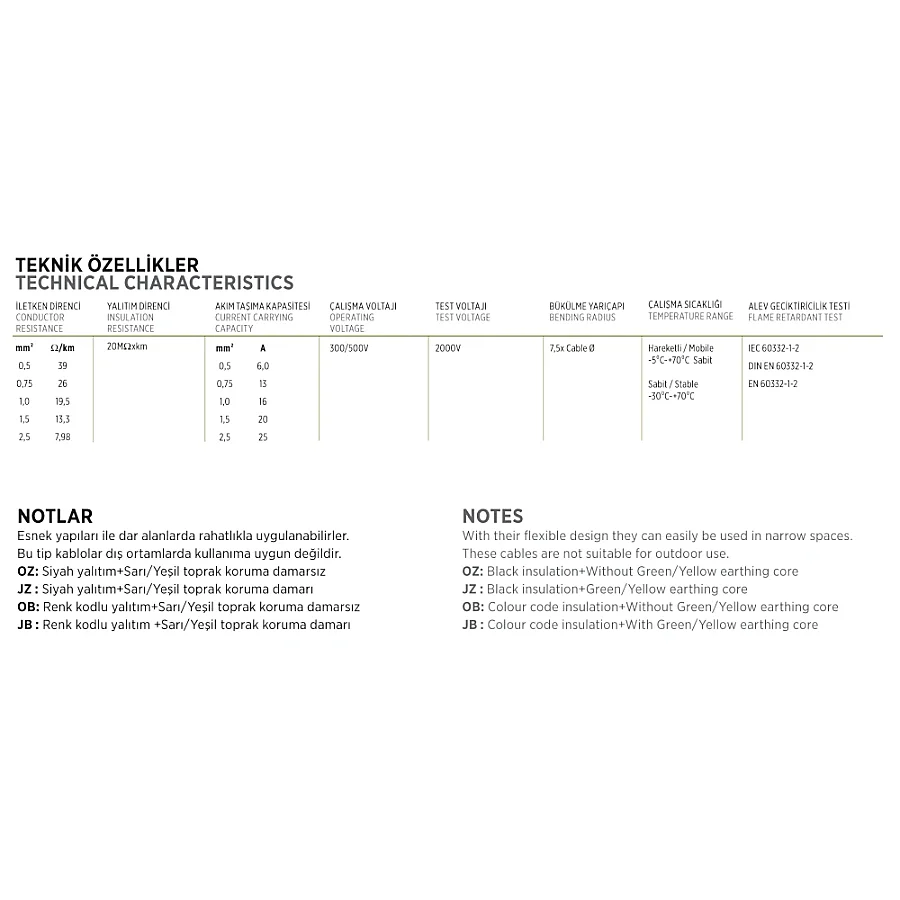

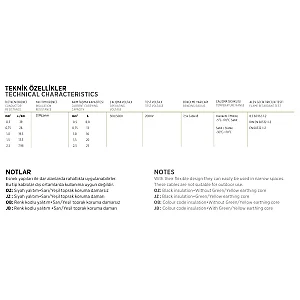

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 16x1 mm² |
| İletken Malzemesi | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Sınıf 5) |
| Yalıtım ve Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu (Sarı/Yeşil toprak damarlı) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| İletken Direnci (1 mm²) | 19,5 Ω/km |
| Akım Taşıma Kapasitesi (1 mm²) | 15 A |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Alev Geciktiricilik | IEC 60332-1-2 / DIN EN 60332-1-2 |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y / YSLY-JZ 16x1 mm² kumanda kablosu, 16 adet bağımsız damara sahip geniş kapasitesi ve 1 mm² iletken kesiti sayesinde çoklu kontrol sinyallerinin tek bir kılıf altında güvenle taşınmasını sağlar. Siyah yalıtkan üzerindeki beyaz numara kodlaması ve sarı/yeşil toprak damarı içeren JZ yapısı, karmaşık otomasyon panolarında hat karışıklıklarını ortadan kaldırarak devreye alma ve bakım sürelerini kısaltır. VDE, TSEK ve CE gibi uluslararası sertifikalara sahip olması, endüstriyel standartların arandığı projelerde güvenilirlik ve kalite uyumluluğu açısından öne çıkmasını sağlar.
Sık Sorulan Sorular
Erse Erflex 130-Y 16x1 mm² kablo dış ortamda kullanılabilir mi?
Hayır, bu kablo dış ortam kullanımı için uygun değildir. Mekanik zorlanmaların düşük olduğu kuru, ıslak ve nemli iç mekan uygulamaları ile endüstriyel tesislerin kapalı alanlarında kullanım için tasarlanmıştır.
Bu kumanda kablosunun toprak koruma damarı var mı?
Evet, model adındaki JZ kodu sayesinde bu kabloda sarı/yeşil renkli toprak koruma damarı bulunmaktadır. Bu özellik elektriksel güvenlik açısından topraklama gerektiren hatlarda güvenle kullanılmasını sağlar.
Kablo damarlarının bağlantısı sırasında karışıklık nasıl önlenir?
Damarların siyah renkli yalıtkan üzerinde beyaz numara kodlu olması sayesinde, 16 damarın her biri açıkça ayırt edilebilir ve montaj sırasında hat takibi hatasız şekilde yapılabilir.
