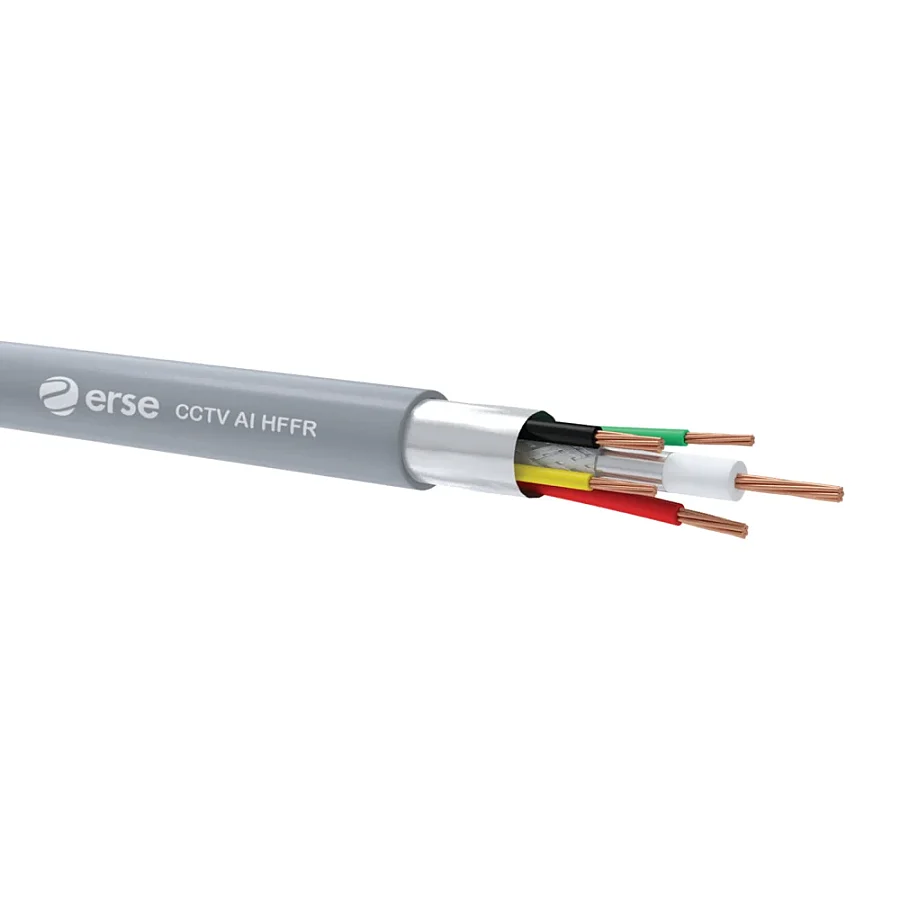

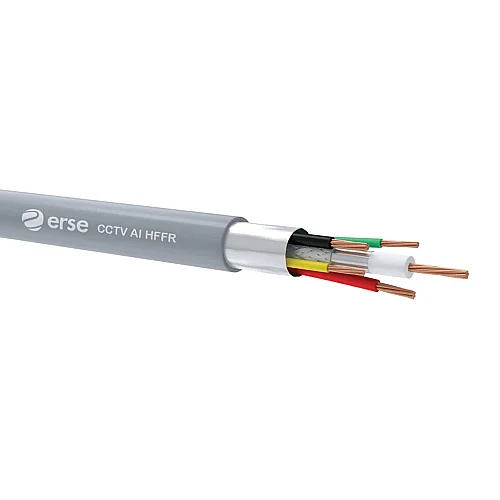

Erse CCTV-AL 1 COAX+4x0,22 mm² HFFR Kamera Kablosu
Erse CCTV-AL 1 COAX+4x0,22 mm² HFFR Kamera Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.

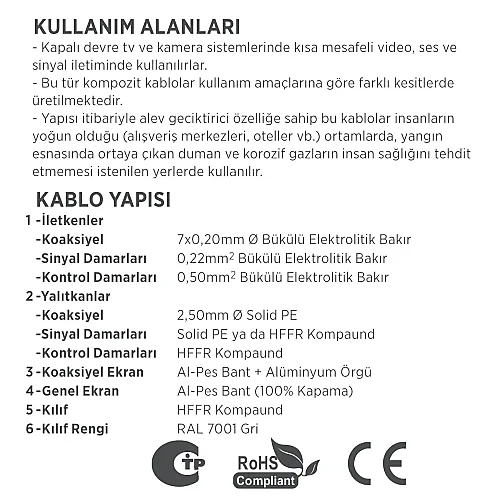

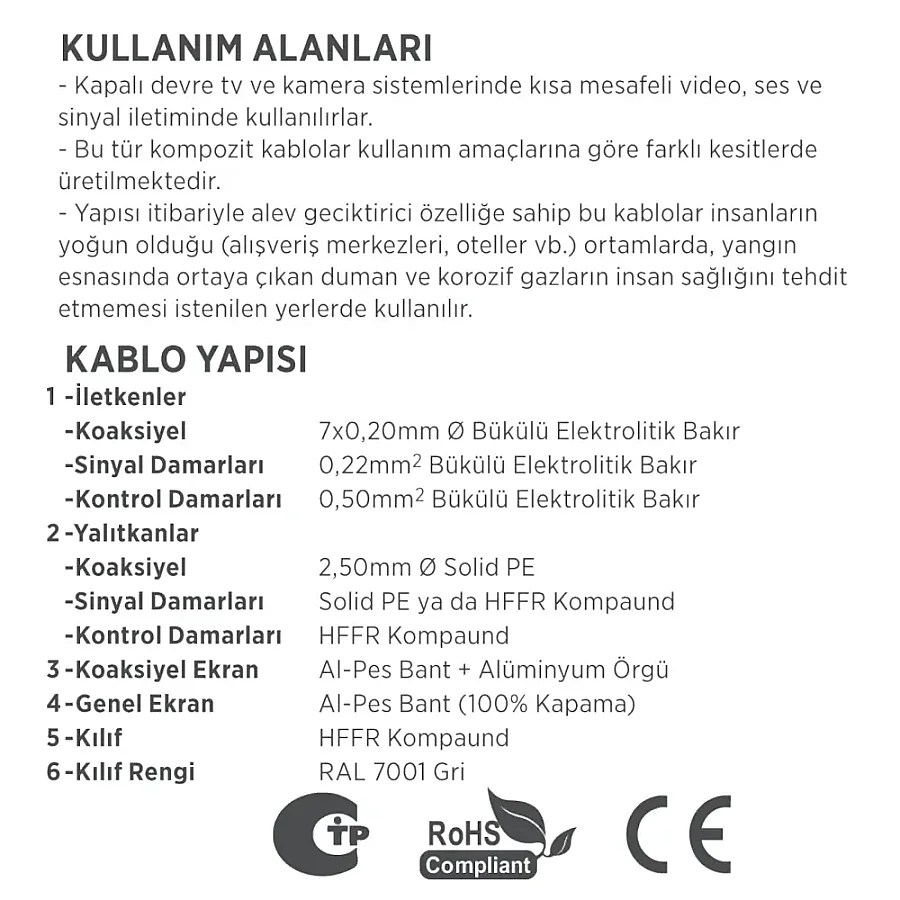

Erse CCTV-AL 1 COAX+4x0,22 mm² HFFR kamera kablosu; kapalı devre televizyon (CCTV) ve güvenlik sistemlerinde görüntü, ses ve sinyal iletimini aynı anda gerçekleştirmek üzere geliştirilmiş hibrit yapıda bir koaksiyel kablodur. Güvenlik kameralarının ihtiyaç duyduğu yüksek frekanslı video sinyalleri ile düşük voltajlı kontrol ve güç sinyallerini tek bir hatta toplayarak tesisat karmaşasını ortadan kaldırır ve montaj kolaylığı sağlar.

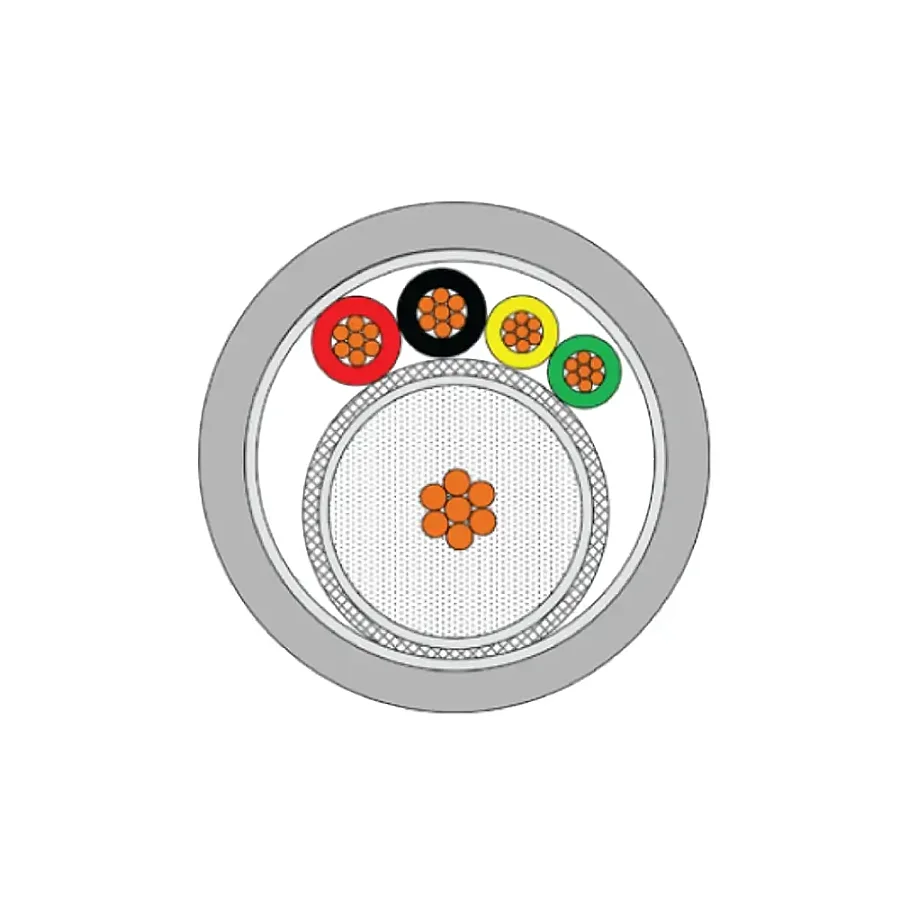

Ürünün en ayırt edici yapısal özelliği, yangın anında yoğun duman ve zehirli korozif gaz çıkışını önleyen halojensiz ve alev geciktirici (HFFR) dış kılıfıdır. Bu özel bileşen sayesinde alışveriş merkezleri, oteller ve toplu yaşam alanları gibi insan yoğunluğunun fazla olduğu ve can güvenliğinin öncelikli olduğu projelerde güvenle tercih edilir. İç yapısındaki bükülü elektrolitik bakır iletkenler ve çift katmanlı ekranlama (Al-Pes bant ve alüminyum örgü) sinyal bütünlüğünü koruyarak elektromanyetik girişimlere karşı etkili bir direnç gösterir.
Öne Çıkan Özellikleri
- HFFR Halojensiz Yapı: Yangın durumunda alevin ilerlemesini yavaşlatır, duman ve zehirli gaz salınımını önleyerek kapalı alan güvenliğini artırır.
- 1 COAX + 4x0,22 mm² Hibrit Tasarım: Video aktarımı ile düşük akımlı çevre birimi bağlantılarını tek kablo üzerinden çözmenize olanak tanır.
- Çift Katmanlı Ekranlama: Al-Pes bant ve alüminyum örgü kombinasyonu sayesinde dış çevreden gelebilecek elektromanyetik sinyal parazitlerini engeller.
- 75 Ohm Empedans Değeri: CCTV sistem standartlarına tam uyum sağlayarak görüntü kalitesinde kayıp yaşanmasını önler.
- IEC Yangın Güvenliği Standartları: Alev yayılımı, halojensizlik ve duman yoğunluğu testlerinden başarıyla geçmiştir.
Kullanım Alanları
- Kapalı devre TV (CCTV) ve analog/HD kamera sistemlerinin kısa mesafeli video, ses ve kontrol sinyali iletimi
- AVM, otel, hastane ve iş merkezi gibi yangın güvenliği yönetmeliklerinin sıkı olduğu kamusal alanlar
- Yoğun kablolama alt yapısına sahip bina içi güvenlik ve izleme odası hat bağlantıları

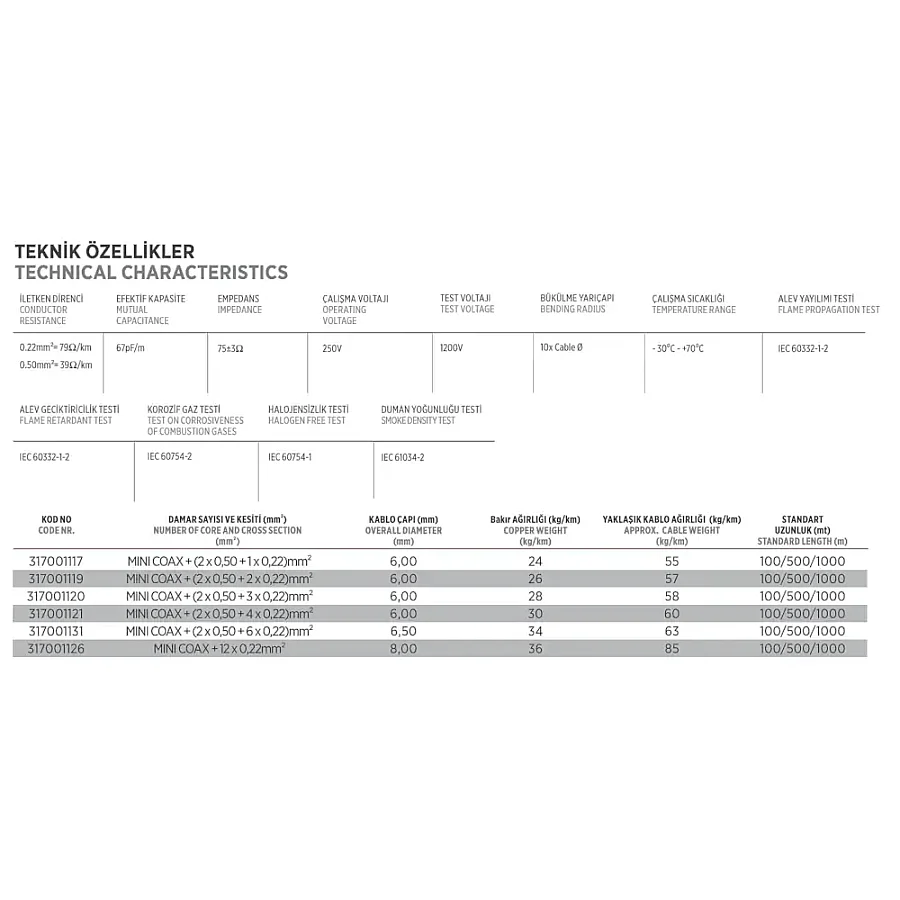

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | CCTV Kamera Kablosu (1 Koaksiyel + 4 Sinyal Damarı) |
| Koaksiyel İletken | 7 x 0,20 mm Bükülü Elektrolitik Bakır |
| Sinyal Damarı Kesiti | 4 x 0,22 mm² Bükülü Elektrolitik Bakır |
| İletken Direnci (0,22 mm²) | 79 Ω/km |
| Empedans | 75 Ω (±3) |
| Efektif Kapasite | 67 pF/m |
| Çalışma / Test Voltajı | 250 V / 1200 V |
| Dış Kılıf Malzemesi ve Rengi | HFFR Kompaund, RAL 7001 Gri |
| Çalışma Sıcaklığı | -30°C ile +70°C |
| Bükülme Yarıçapı | 10 x Kablo Çapı |
| Yangın Testi Standartları | IEC 60332-1-2, IEC 60754-1, IEC 60754-2, IEC 61034-2 |
Benzer Ürünlerden Farkı Nedir?
Bu kabloyi standart koaksiyel kablolardan ayıran en temel unsur, video aktarım damarını 4 adet ek sinyal damarıyla (0,22 mm²) birleştiren hibrit yapısı ve HFFR dış kılıf teknolojisidir. Tek bir hat üzerinden hem kamera görüntüsünü taşıyıp hem de PTZ veya ek kontrol sinyalleri iletmek gerektiğinde ideal bir kombinasyon sunar. Aynı zamanda standart PVC kılıflı ürünlerin aksine yangın güvenliği sertifikasyonuna sahip olması, insan sirkülasyonunun yoğun olduğu mimari projelerde şartnamelere uyum sağlama açısından belirgin bir avantaj yaratır.
Sık Sorulan Sorular
Bu kamera kablosu dış ortamlarda kullanılabilir mi?
Bu ürün kapalı devre TV ve kamera sistemlerinde kısa mesafeli iletim için tasarlanmış olup, dış ortam şartlarına veya doğrudan güneş ışığına karşı ekstra koruyucu zırha sahip değildir; bu nedenle bina içi uygulamalarda tercih edilmelidir.
Kablo içindeki sinyal damarlarının kesiti ve direnci nedir?
Kabloda bulunan 4 adet sinyal damarının her biri 0,22 mm² kesite sahip bükülü elektrolitik bakırdan üretilmiştir ve iletken direnci 79 Ω/km değerindedir.
Yangın güvenliği açısından hangi standartları karşılar?
Ürün; alev geciktiricilik için IEC 60332-1-2, halojensizlik için IEC 60754-1, korozif gaz testi için IEC 60754-2 ve düşük duman yoğunluğu için IEC 61034-2 standartlarına uygundur.
