Erse CCTV-AL 1 COAX+4x0,22 mm² Rulo Kamera Kablosu
Erse CCTV-AL 1 COAX+4x0,22 mm² Rulo Kamera Kablosu
Bu ürünü 100 Metre rulo olarak satın alabilirsiniz.

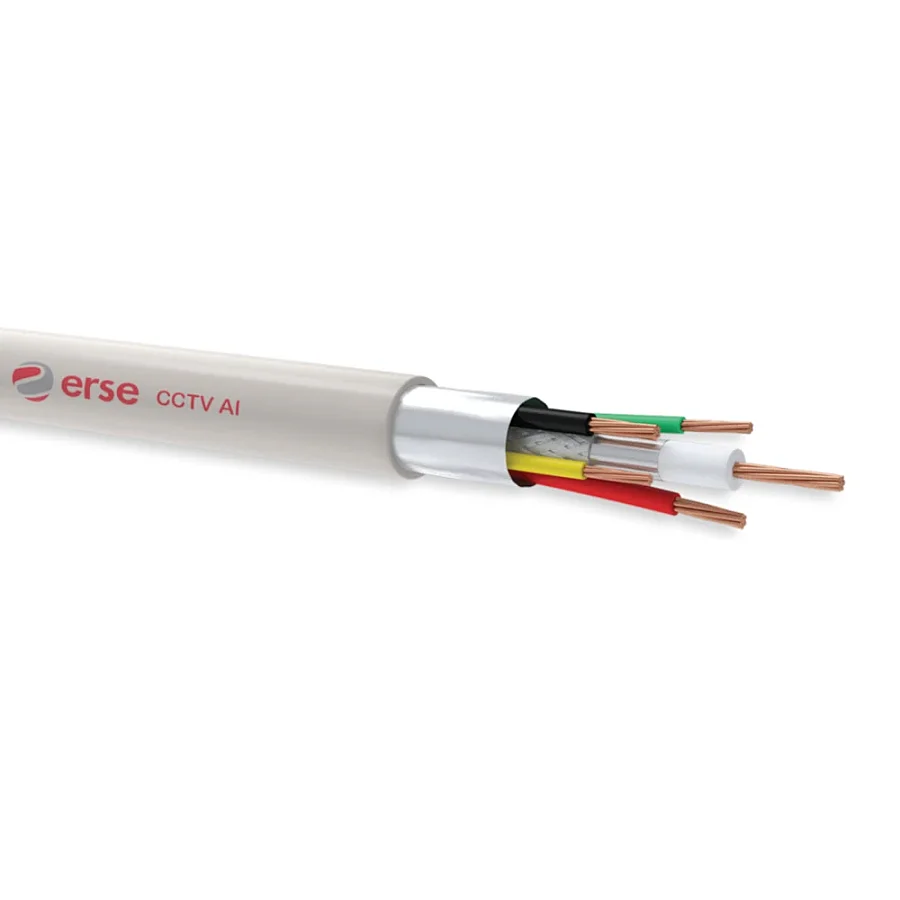

Erse CCTV-AL 1 COAX+4x0,22 mm² Rulo Kamera Kablosu, kapalı devre TV ve güvenlik kamera sistemlerinde kısa mesafeli video, ses ve sinyal iletimini güvenle gerçekleştirmek için geliştirilmiş kompozit yapılı bir kamera kablosudur. 100 metrelik rulolar halinde satışa sunulan bu kablo, kamera sistemlerinin ihtiyaç duyduğu koaksiyel görüntü iletimi ile ek sinyal ve kontrol hatlarını tek bir kılıf altında birleştirerek tesisat süreçlerini pratikleştirir.

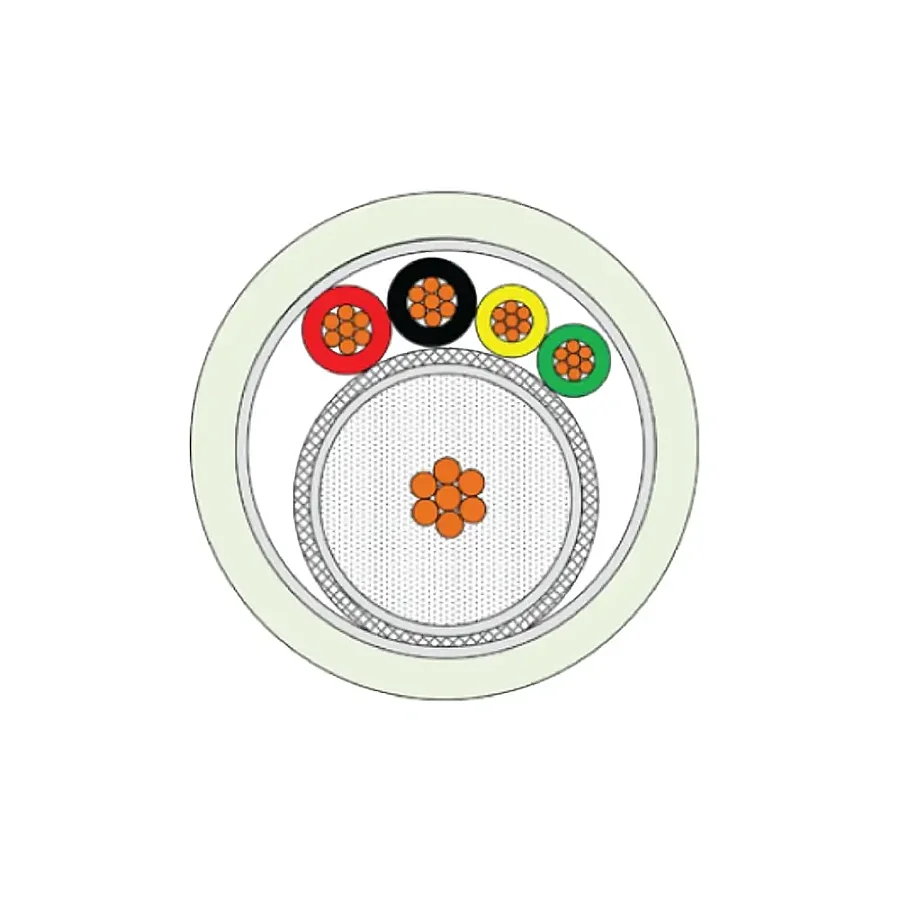

Koaksiyel hatta yer alan 7x0,20 mm bükülü elektrolitik bakır iletken ve solid PE yalıtkan, 75 ohm empedans değeriyle kararlı bir görüntü aktarımı sağlar. Aynı kılıf içerisinde bulunan 0,22 mm² sinyal damarları ve 0,50 mm² kontrol damarları ise kamera besleme ve ek fonksiyonların tek kablo üzerinden taşınmasına imkân tanır. Al-pes bant ve alüminyum örgüden oluşan koaksiyel ekranlama ile %100 kapama sağlayan genel Al-pes bant ekran, dış etkenlerden kaynaklanabilecek elektromanyetik sinyal girişimlerini büyük ölçüde engeller.
Öne Çokan Özellikleri
- Kompozit kablo yapısı: 1 koaksiyel ve toplamda 4 adet sinyal/kontrol damarını tek kılıfta birleştirerek montaj kolaylığı sağlar.
- Etkin ekranlama: Koaksiyel bant/örgü ve %100 kapamalı genel Al-pes bant kombinasyonu ile dış sinyal girişimlerine karşı koruma sunar.
- CE ve RoHS uyumluluğu: Belirtilen uluslararası standartlara uygun olarak üretilmiştir.
- Alev geciktirici kılıf: IEC 60332-1-2 standartlarına uygun alev geciktiricilik testi başarısıyla güvenli iç mekan kullanımını destekler.
- Geniş sıcaklık aralığı: -30°C ile +70°C arasındaki çalışma sıcaklığı sayesinde farklı ortam koşullarına uyum gösterir.

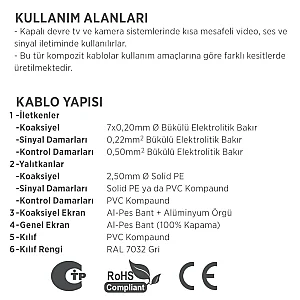

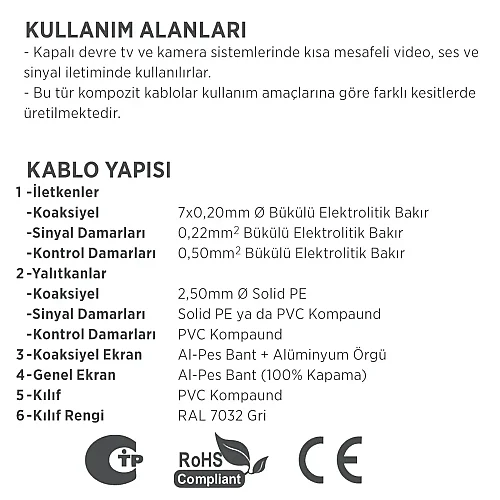

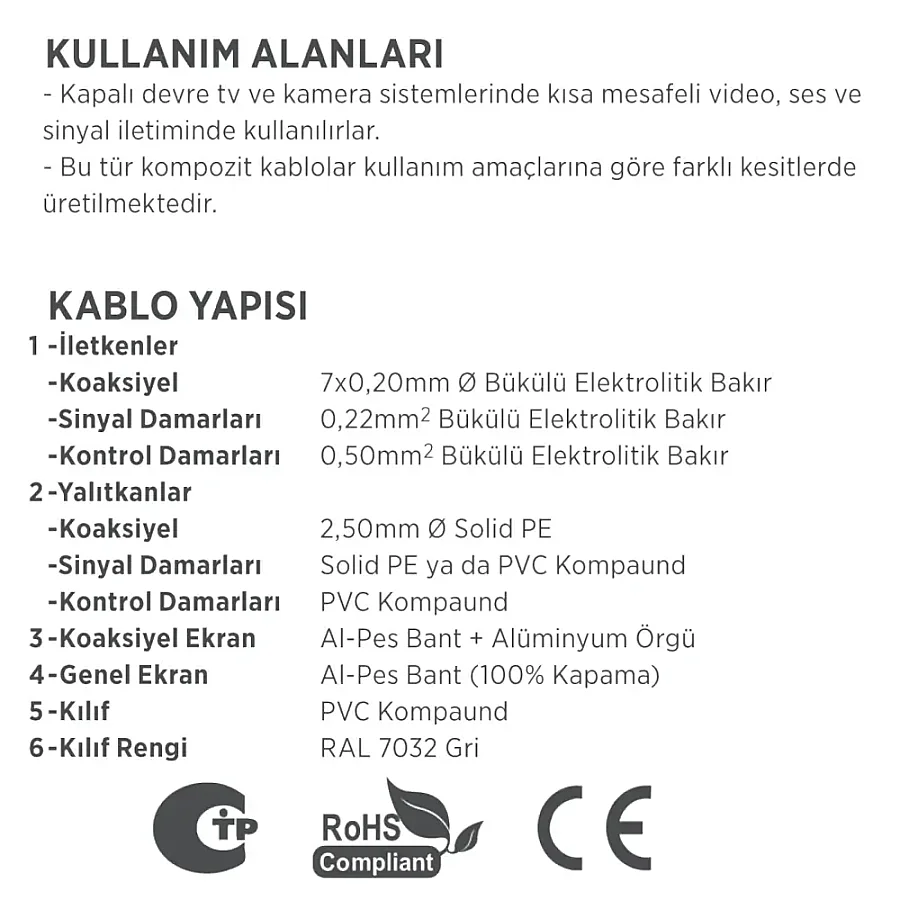

Kullanım Alanları
- kapalı devre TV ve güvenlik kamera sistemlerinde kısa mesafeli video sinyali iletimi,
- güvenlik kameralarının ses ve kontrol sinyallerinin tek hat üzerinden taşınması,
- kamera tesisatlarında enerji ve sinyal kablolaması

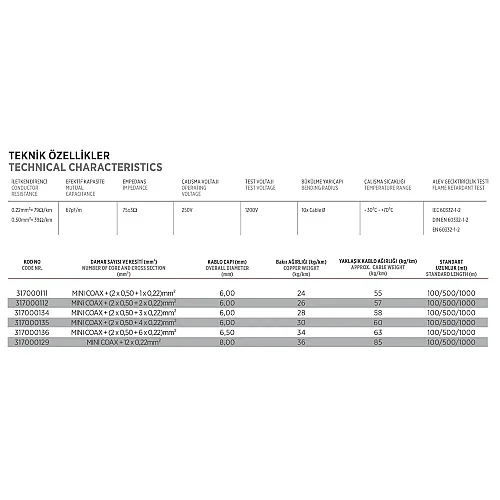

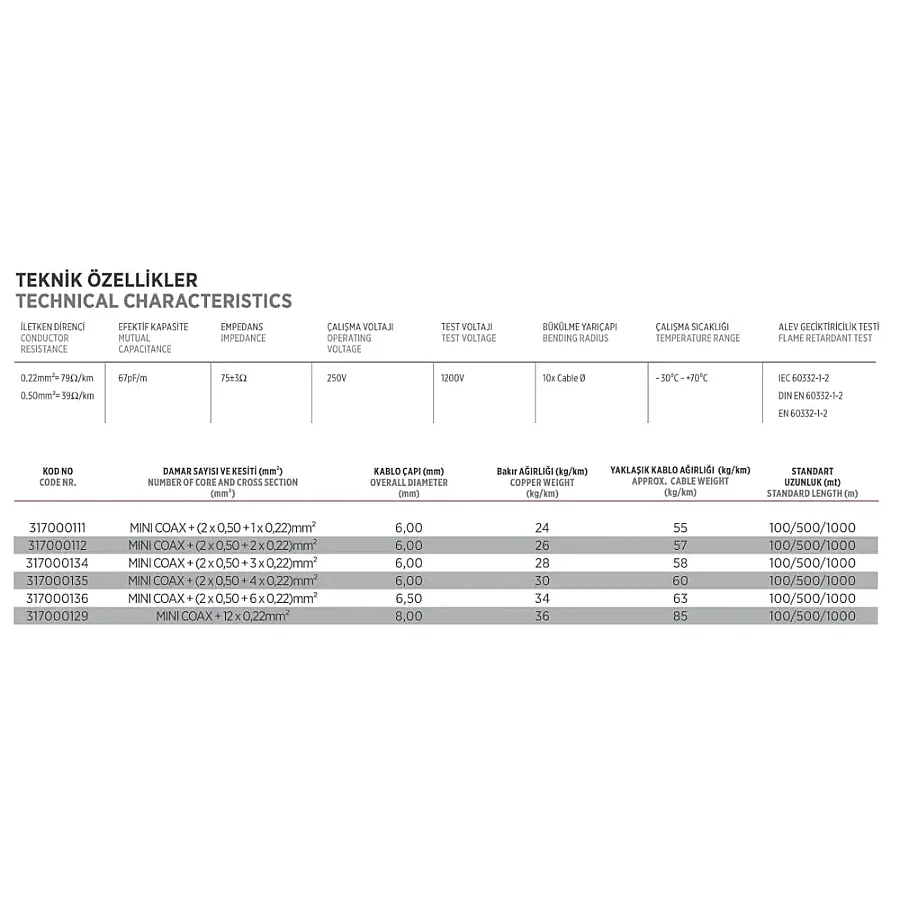

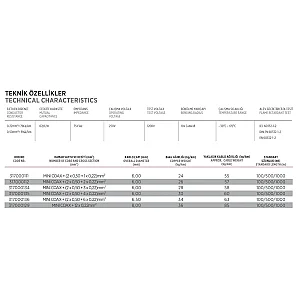

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı / Model | Erse CCTV AL |
| Ambalaj | 100 Metre Rulo |
| Koaksiyel İletken | 7 x 0,20 mm Bükülü Elektrolitik Bakır |
| Sinyal Damarları İletkeni | 0,22 mm² Bükülü Elektrolitik Bakır |
| Kontrol Damarları İletkeni | 0,50 mm² Bükülü Elektrolitik Bakır |
| Koaksiyel Yalıtkan | 2,50 mm Solid PE |
| Empedans | 75 Ω (±3) |
| Efektif Kapasite | 67 pF/m |
| İletken Direnci (0,22 mm²) | 79 Ω/km |
| İletken Direnci (0,50 mm²) | 39 Ω/km |
| Çalışma Voltajı | 250 V |
| Test Voltajı | 1200 V |
| Bükülme Yarıçapı | 10 x Kablo Çapı |
| Çalışma Sıcaklığı | -30°C ile +70°C |
| Dış Kılıf Malzemesi / Rengi | PVC Kompaund / RAL 7032 Gri |
| Alev Geciktiricilik | IEC 60332-1-2 / DIN EN 60332-1-2 / EN 60332-1-2 |
Benzer Ürünlerden Farkı Nedir?
Erse CCTV-AL kamera kablosu, görüntü iletimini sağlayan koaksiyel yapıyı, kamera besleme ve kontrol işlemleri için gereken 0,22 mm² ve 0,50 mm² kesitli ek damarlarla tek bir bünyede buluşturur. Sahip olduğu çift katmanlı ekranlama (Al-pes bant, alüminyum örgü ve genel %100 kapamalı Al-pes bant) kombinasyonu, iletim hattını dış elektromanyetik etkilere karşı korurken; 75 ohm empedans kararlılığı CCTV sistemlerinde sinyal kaybını en aza indirerek net görüntü aktarımını destekler.
Sık Sorulan Sorular
Erse CCTV-AL kamera kablosu kaç metrelik rulolar halinde satılır?
Ürün, standart olarak 100 metre rulo ambalaj ile satılmaktadır.
Bu kablo hangi sistemlerde ve mesafelerde kullanılır?
Kapalı devre TV ve kamera sistemlerinde kısa mesafeli video, ses ve sinyal iletimi amacıyla tasarlanmıştır.
Kablo dış sinyal girişimlerine karşı nasıl korunmaktadır?
Koaksiyel hat üzerindeki Al-pes bant ve alüminyum örgü ile tüm yapıyı saran %100 kapamalı genel Al-pes bant ekranlaması sayesinde elektromanyetik girişimlere karşı etkili koruma sağlar.
