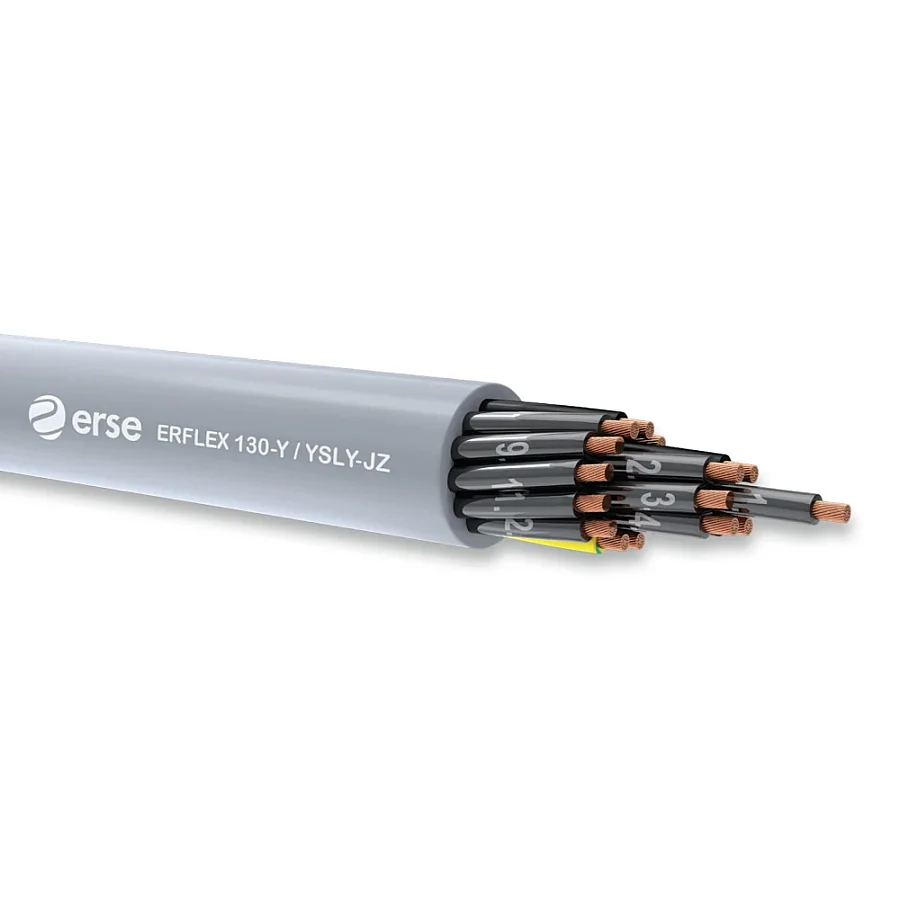

Erse Erflex 130-Y / YSLY-JZ 36x1 mm² kumanda kablosu, endüstriyel elektronik uygulamalarında, enstrüman ve kontrol mühendisliğinde güvenilir sinyal iletimi sağlamak amacıyla geliştirilmiş esnek bir bağlantı kablosudur. 36 adet 1 mm² kesitli bükülü elektrolitik tavlı bakır iletkene sahip olan bu kumanda kablosu, çok damarlı yapısı sayesinde karmaşık kontrol devrelerinde ve otomasyon sistemlerinde düzenli kablolama imkânı sunar.
Makine imalatında ölçme ve kontrol amaçlı kullanıma uygun olan ürün; montaj ve üretim hatlarında ıslak, kuru ve nemli ortamlarda güvenle tercih edilir. Siyah yalıtkan üzerine beyaz numara kodlu damar yapısı, pano içi ve saha bağlantılarında karışıklığı önleyerek montaj kolaylığı sağlar. 300 / 500 V çalışma voltajına sahip bu model, mekanik zorlanmaların düşük olduğu kapalı alan uygulamalarında yüksek performans gösterir.
Öne Çıkan Özellikleri
- 36x1 mm² Çok Damarlı Yapı: Karmaşık kontrol devreleri ve otomasyon sistemleri için geniş bağlantı kapasitesi sunar.
- Numara Kodlu Damarlar: Siyah yalıtkan üzerindeki beyaz numara kodları sayesinde kablo uçlarının takibini ve montajını kolaylaştırır.
- IEC 60228 Sınıf 5 İletken: Bükülü elektrolitik tavlı bakır iletken yapısıyla yüksek esneklik ve kolay yönlendirme imkânı tanır.
- Alev Geciktiricilik Özelliği: IEC 60332-1-2 standartlarına uygun alev geciktirici dış kılıf yapısıyla güvenliği artırır.
- Geniş Sıcaklık Aralığı: Sabit uygulamalarda -30 °C ile +70 °C arasında, hareketli uygulamalarda ise -5 °C ile +70 °C sıcaklık aralığında çalışabilir.

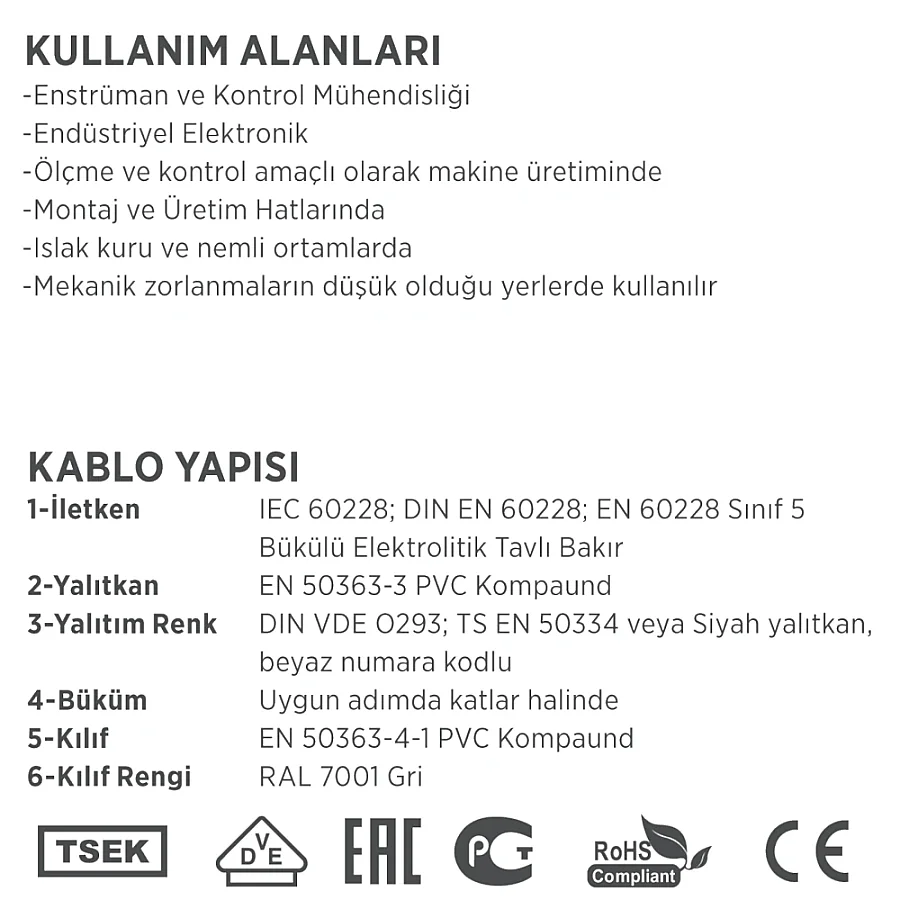

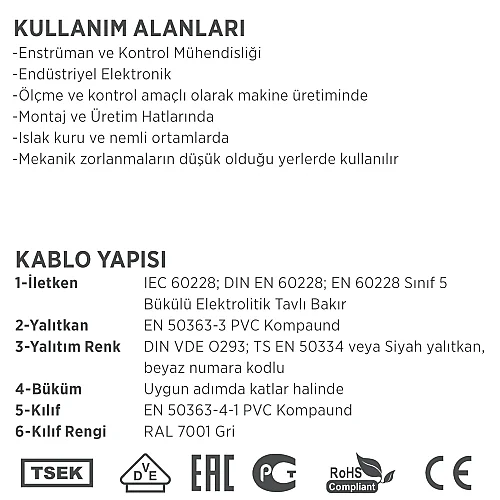

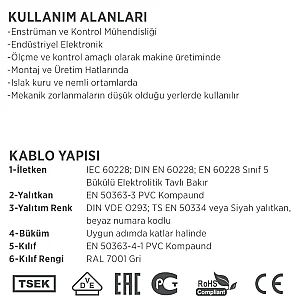

Kullanım Alanları
- endüstriyel otomasyon ve kumanda panoları içindeki sinyal ve veri iletim hatları,
- makine imalatında hassas ölçme, kontrol ve otomasyon sistemleri,
- montaj ve üretim hatlarının elektrik altyapısı,
- ıslak, kuru ve nemli ortamlarda gerçekleştirilen düşük mekanik zorlanmalı tesisat uygulamaları

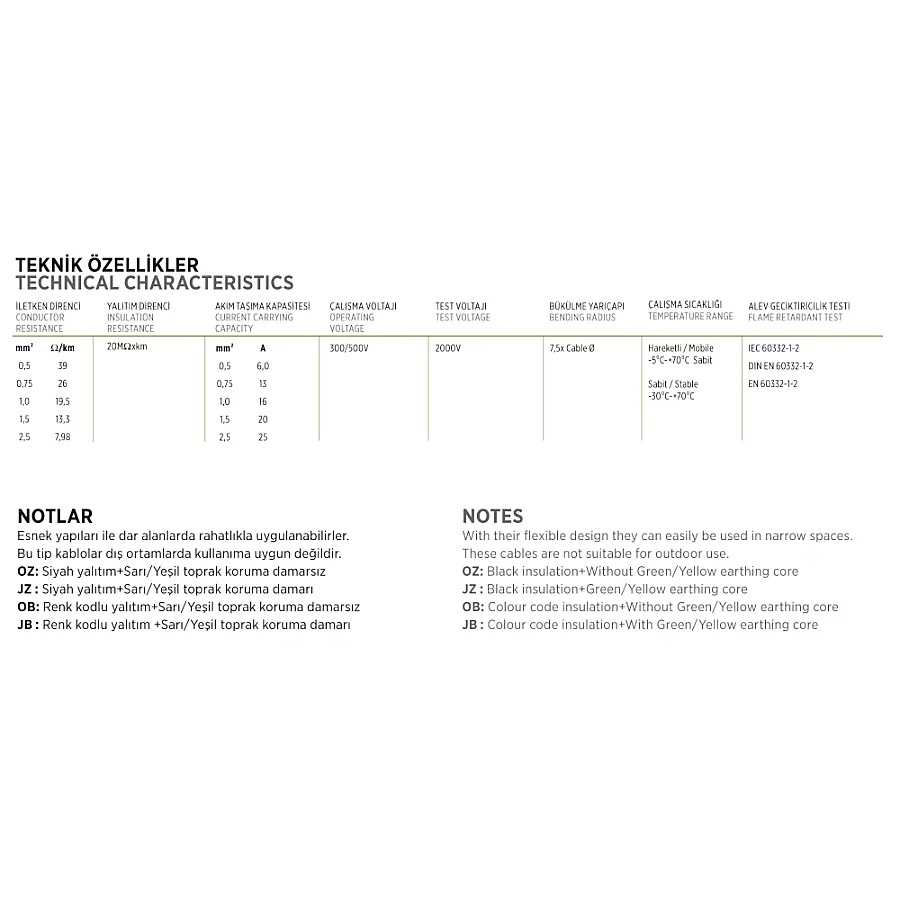

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 36x1 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Sınıf 5) |
| Yalıtkan / Dış Kılıf | PVC Kompaund |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| İletken Direnci | 19,5 Ω/km (1 mm² için) |
| Akım Taşıma Kapasitesi | 15 A |
| Yalıtım Direnci | > 20 MΩ x km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Kılıf Rengi | Gri (RAL 7001) |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE, IEC 60332-1-2 |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y 36x1 mm² kumanda kablosu, 36 damarlı yüksek kapasiteli yapısı ve numaralandırılmış damar dizilimi sayesinde çoklu bağlantı gerektiren endüstriyel panolarda hata riskini en aza indirir. IEC 60228 Sınıf 5 standartlarındaki esnek bakır iletkenleri ile dar alanlarda bile kolay bükülme ve montaj avantajı sunarken, VDE ve TSEK gibi uluslararası standartlara uyumuyla kritik kontrol devrelerinde güvenle tercih edilir.
Sık Sorulan Sorular
Erse Erflex 130-Y 36x1 mm² kumanda kablosu dış ortamda kullanılabilir mi?
Hayır, dış ortam kullanımı için uygun değildir. Mekanik zorlanmanın düşük olduğu kapalı, kuru, ıslak veya nemli ortamlarda kullanılması tavsiye edilir.
Bu kumanda kablosunun damar takibi nasıl yapılır?
Siyah yalıtkan malzem üzerine basılmış beyaz numara kodları sayesinde damar takibi kolayca yapılır. Bu özellik, 36 damarlı yapıda kablolama karmaşasını önler.
Kabonun bükülme yarıçapı montaj sırasında nelere dikkat edilmesini gerektirir?
Kablo, minimum kablo çapının 7,5 katı kadar bir bükülme yarıçapına sahip olmalıdır. Bu değere dikkat edilmesi, hareketli ve sabit montajlarda iletken ömrünü korur.
