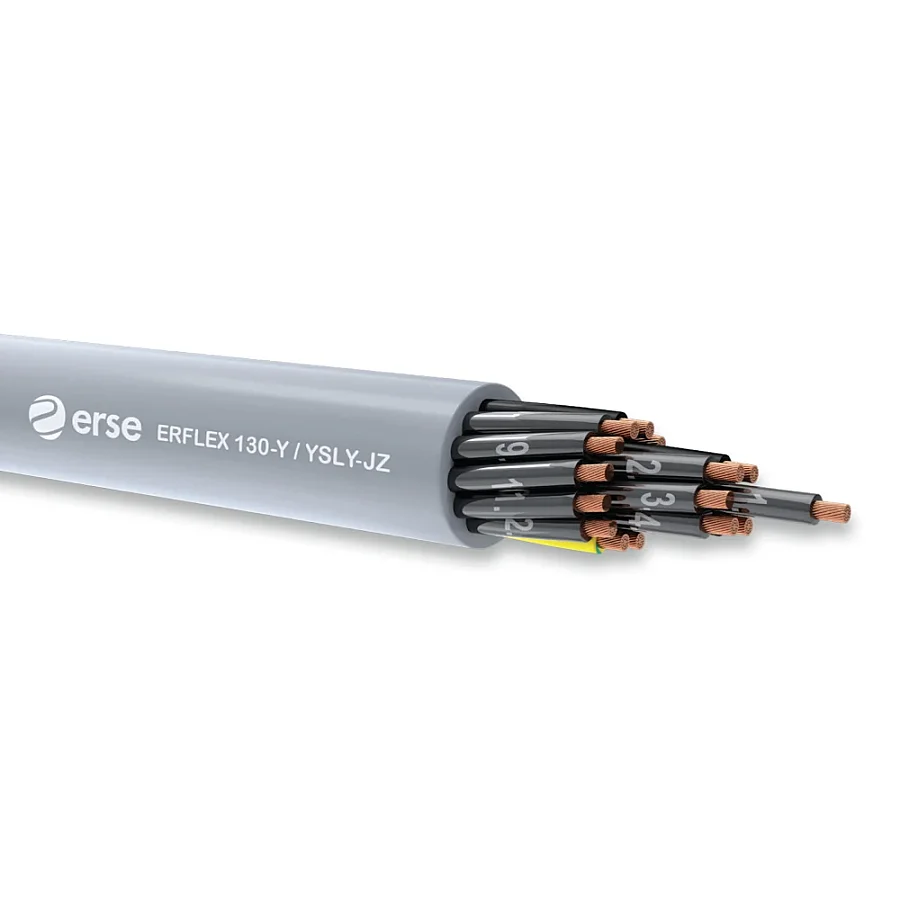

Erse Erflex 130-Y / YSLY-JZ 3x1,5 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 3x1,5 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 3x1,5 mm² kumanda kablosu; endüstriyel elektronik uygulamalarında, enstrüman ve kontrol mühendisliği projelerinde sinyal iletimini güvenli bir şekilde sağlamak amacıyla geliştirilmiştir. Özellikle makine imalatında ölçme ve kontrol amaçlı devrelerde, montaj ve üretim hatlarında aktif olarak görev alır. 300 / 500 V çalışma voltajına sahip bu kumanda kablosu, sistemlerin hassas kontrol verilerini kararlı bir biçimde taşımasına olanak tanır.

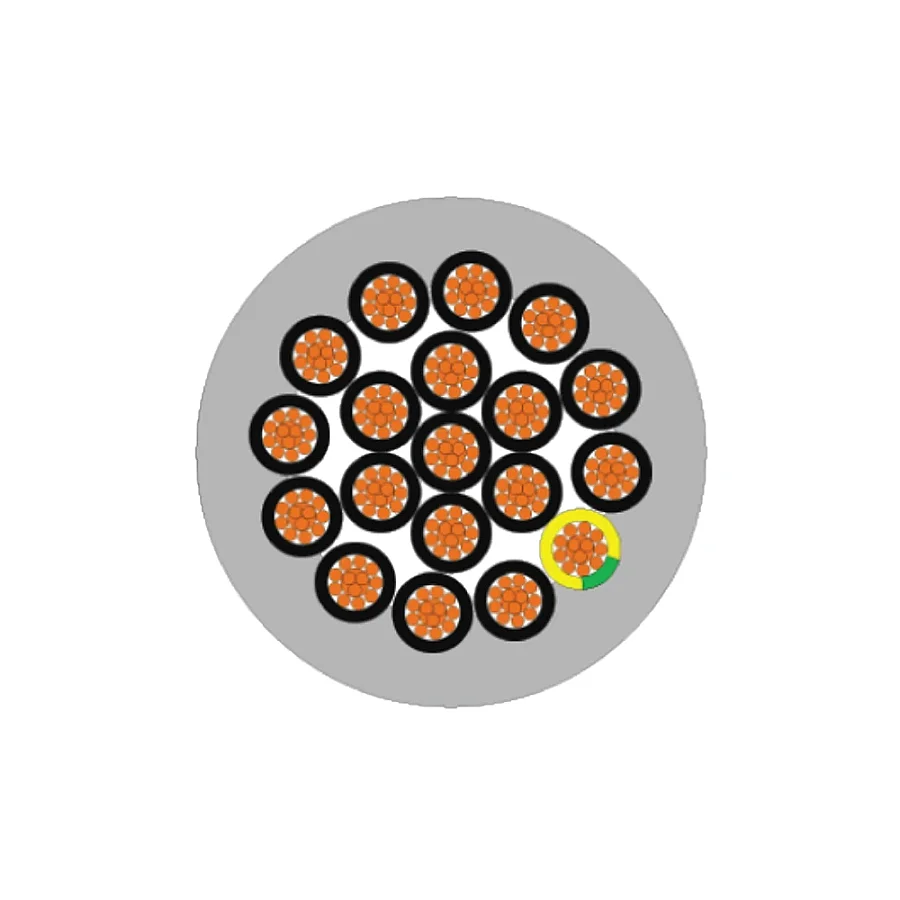

Ürün yapısında yer alan IEC 60228 Class 5 normuna uygun bükülü elektrolitik tavlı bakır iletkenler, kablonun esnekliğini artırarak dar alanlardaki montaj süreçlerini kolaylaştırır. Siyah yalıtkan üzerindeki beyaz numara kodlaması, pano içi ve hat bağlantılarında damar takibini pratikleştirirken; JZ kodlaması sayesinde bünyesinde sarı/yeşil toprak koruma damarı barındırır. Gri RAL 7001 renkli PVC dış kılıfı ise endüstriyel sahalardaki standart koşullara uyum sağlar.
Islak, kuru ve nemli ortamlarda güvenle tercih edilebilen bu model, mekanik zorlanmaların düşük olduğu iç mekan uygulamaları için optimize edilmiştir. IEC 60332-1-2 alev geciktiricilik testi standartlarını karşılayan yapısı, olası yangın durumlarında alevin yayılmasını sınırlandırarak tesis güvenliğine katkıda bulunur. Sabit montajda -30 °C ile +70 °C, hareketli kullanımda ise -5 °C ile +70 °C sıcaklık aralığında çalışabilme esnekliği sunar.
Öne Çíkan Özellikleri
- IEC 60228 Class 5 Esnek İletken: Bükülü elektrolitik tavlı bakır yapısı sayesinde montaj sırasında kolay yönlendirme ve bükülme kabiliyeti sağlar.
- Numaralandırılmış Damar Yapısı: Siyah yalıtkan üzerindeki beyaz numara kodları ile karmaşık bağlantılarda hat karışıklığını önler ve hızlı kurulum imkânı tanır.
- Sarı/Yeşil Toprak Damarlı (JZ) Tasarım: Topraklama gerektiren elektrik devrelerinde güvenli koruma hattı oluşturur.
- Alev Geciktirici Dış Kılıf: IEC 60332-1-2 standardına uyumlu yapısıyla alev iletimini geciktirerek güvenliği artırır.
- Geniş Sıcaklık Dayanımı: Sabit uygulamalarda -30 °C'ye varan düşük sıcaklıklarda dahi mekanik bütünlüğünü korur.

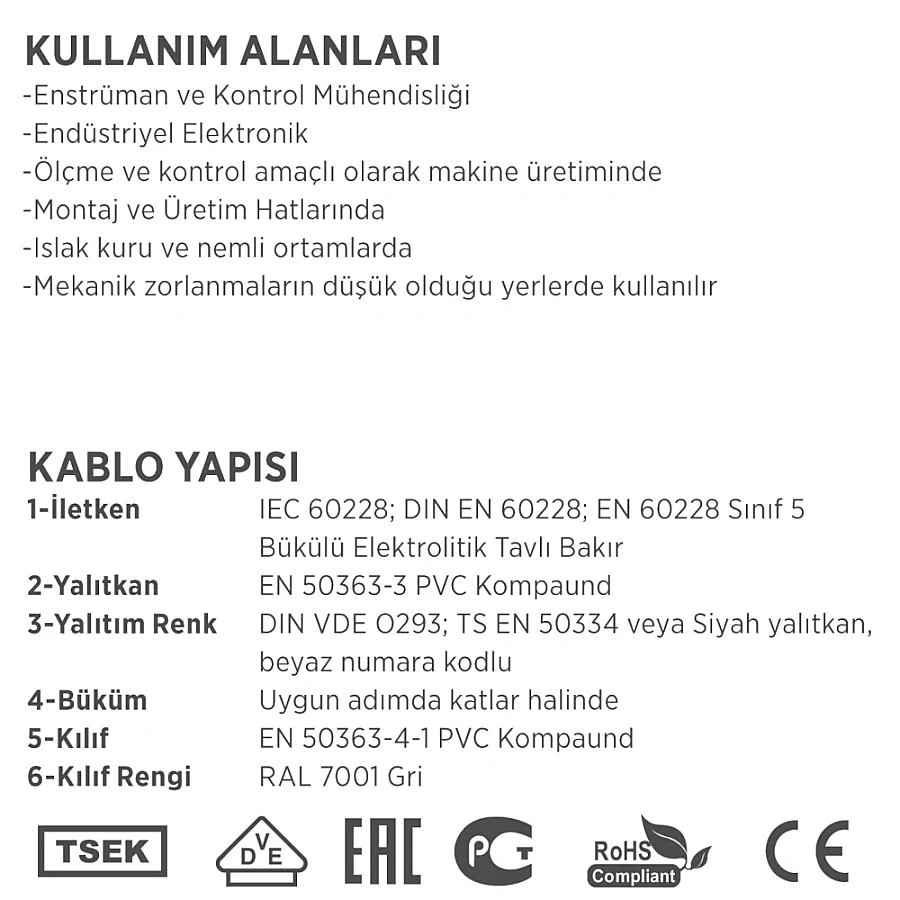

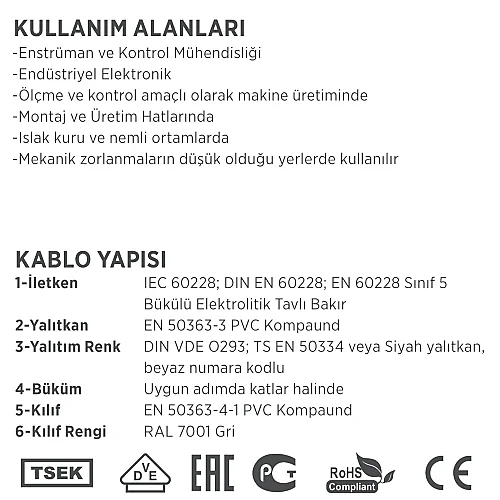

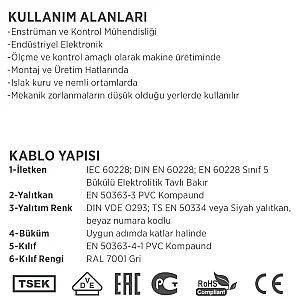

Kullanım Alanları
- Endüstriyel elektronik devreleri ve enstrüman kontrol sistemleri
- Makine imalatında ölçüm, otomasyon ve kumanda hatları
- Montaj ve üretim hatlarındaki sinyal taşıma panoları
- Islak, kuru ve nemli ortamlardaki düşük mekanik zorlanmalı iç mekan tesisatları

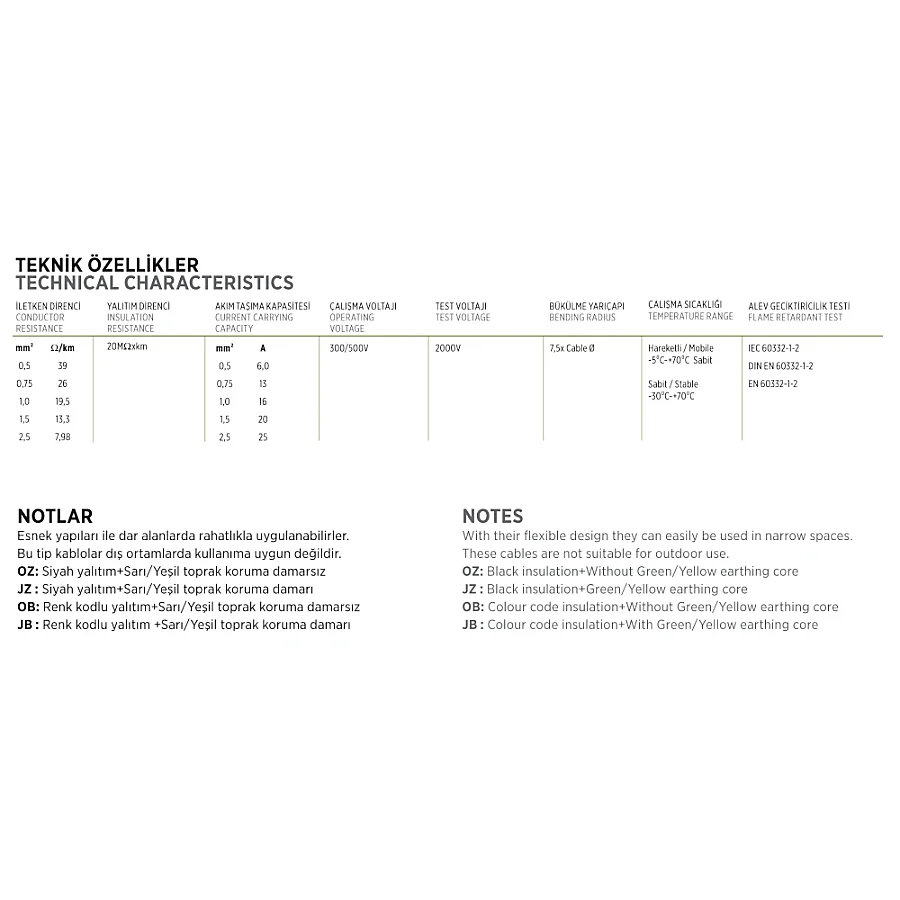

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Kesit | 3x1,5 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtım ve Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah Yalıtkan, Beyaz Numara Kodlu + Sarı/Yeşil Toprak Damarı (JZ) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| İletken Direnci (1,5 mm²) | 13,3 Ω/km |
| Akım Taşıma Kapasitesi | 18 A / 20 A |
| Yalıtım Direnci | > 20 MΩ x km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE, IEC 60332-1-2 |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y 3x1,5 mm² kumanda kablosu, Class 5 esnek bakır iletken formu ile standart sert iletkenli kablolara kıyasla dar panolarda ve hareketli hatlarda çok daha kolay şekillendirilebilir. Üzerindeki numara kodlu siyah damar yapısı ve entegre sarı/yeşil toprak damarı (JZ), çoklu bağlantı gerektiren endüstriyel otomasyon projelerinde hata riskini en aza indirerek devreye alma süreçlerini hızlandırır.
Sık Sorulan Sorular
Bu kumanda kablosu dış ortamda ve güneş ışığı altında kullanılabilir mi?
Hayır, bu ürün dış ortam koşulları için uygun değildir. Yalnızca ıslak, kuru ve nemli iç mekanlarda mekanik zorlanmanın düşük olduğu alanlarda kullanılmak üzere tasarlanmıştır.
Kablo damarlarının takibi nasıl yapılır, renk kodlu mu?
Bu model JZ kodlu olduğu için siyah yalıtkan üzerine basılmış beyaz numara kodlarına sahiptir ve ayrıca sarı/yeşil toprak damarı barındırır; bu sayede çoklu bağlantılarda numara takibi kolayca yapılabilir.
Kablo hangi sıcaklık aralığında güvenle sabit olarak döşenebilir?
Sabit montaj koşullarında -30 °C ile +70 °C sıcaklık aralığında güvenle kullanılabilir; hareketli uygulamalarda ise alt sıcaklık sınırı -5 °C'dir.
