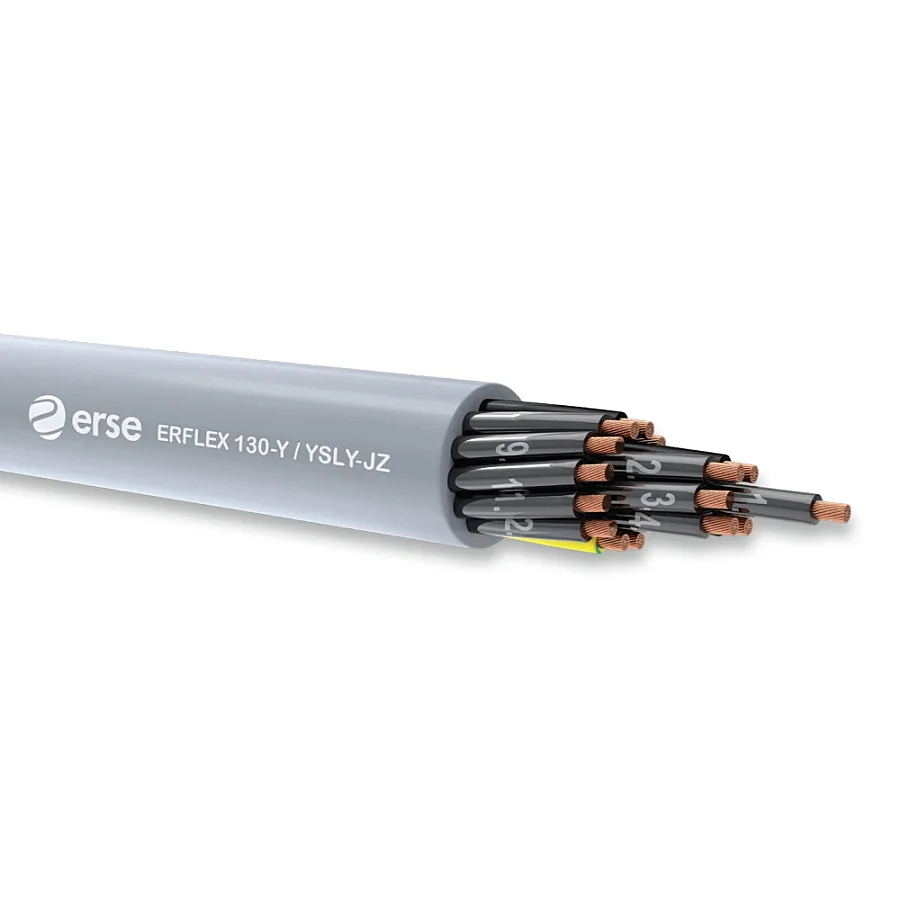

Erse Erflex 130-Y / YSLY-JZ 7x1 mm² kumanda kablosu, endüstriyel elektronik, enstrüman ve kontrol mühendisliği uygulamalarında sinyal ve veri iletimini güvenle sağlamak amacıyla geliştirilmiş esnek bir kontrol kablosudur. Üretim hatlarında ve makine imalatında ölçme, sinyalizasyon ve kontrol amaçlı devre bağlantıları için ihtiyaç duyulan elektriksel kararlılığı sunar.
Bükülü elektrolitik tavlı bakır iletken yapısı ve sınıf 5 esneklik seviyesi sayesinde dar alanlarda ve hareketli montaj gerektiren hatlarda kolay döşeme avantajı sağlar. Siyah yalıtkan üzerindeki beyaz numara kodlaması, 7 damarlı bu yapıda pano içi ve saha bağlantılarında karışıklığı önleyerek montaj ve bakım süreçlerini pratikleştirir.
Öne Çikan Özellikleri
- 7x1 mm² Kesit ve Damar Yapısı: Çoklu kontrol sinyallerinin tek bir kablo üzerinden düzenli ve kayıpsız iletilmesine imkân tanır.
- IEC 60228 Sınıf 5 İletken: Bükülü elektrolitik tavlı bakır yapısı sayesinde yüksek esneklik kazandırarak montaj kolaylığı sağlar.
- Numara Kodlu Damarlar: Siyah zemin üzerindeki beyaz numaralandırma sayesinde damar takibini ve bağlantı hatalarını en aza indirir.
- Zorlu Ortam Dayanımı: Sabit uygulamalarda -30 °C ile +70 °C arasında çalışan geniş sıcaklık aralığına sahiptir.
- Alev Geciktirici Kılıf: IEC 60332-1-2 standartlarına uygun alev geciktirici dış kabuk yapısıyla olası yangın risklerine karşı güvenlik desteklidir.

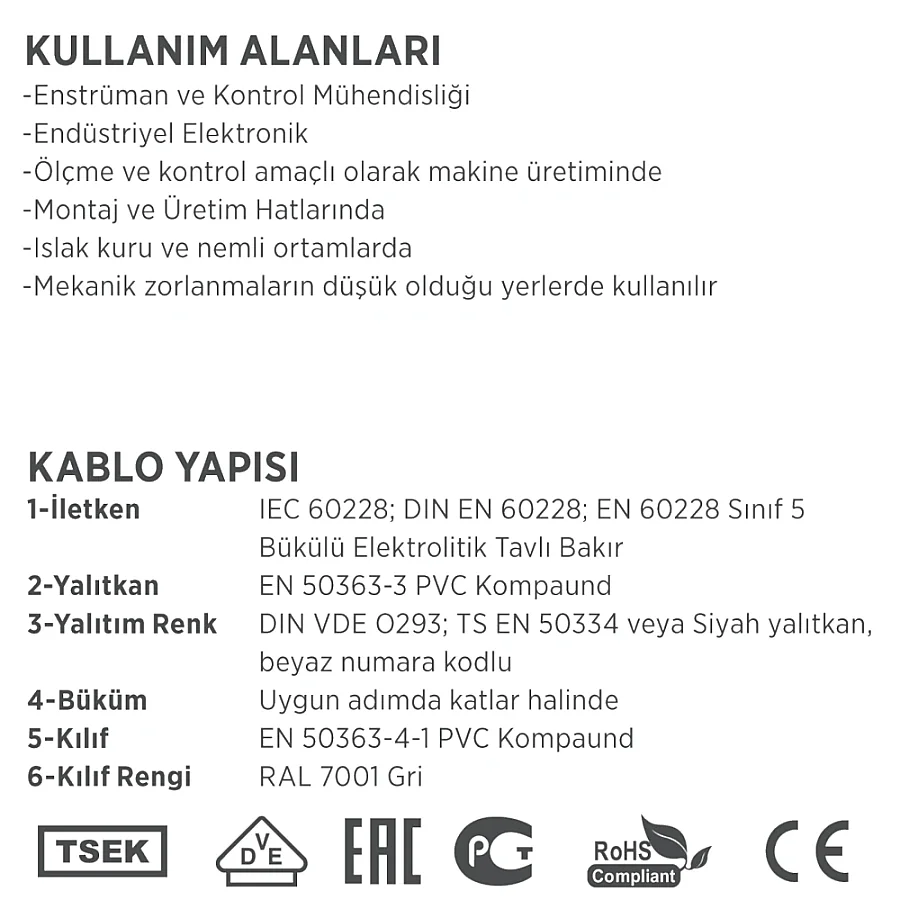

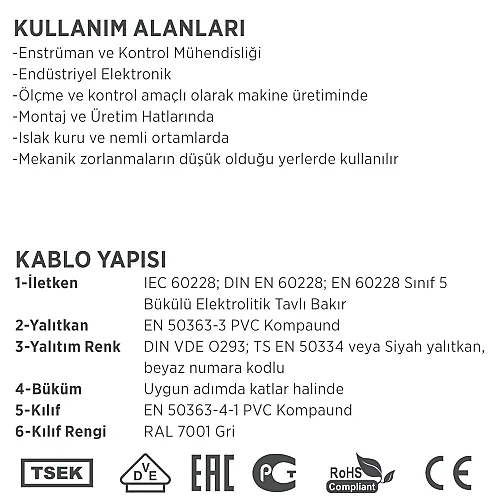

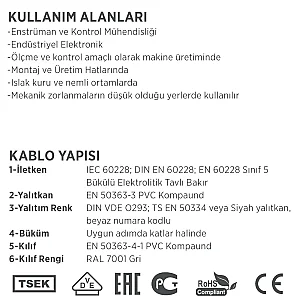

Kullanım Alanları
- endüstriyel otomasyon ve makine üretiminde ölçme ve kontrol hatları,
- enstrüman ve kontrol mühendisliği sinyal taşıma tesisatları,
- montaj hatları ile kuru, ıslak ve nemli iç mekan ortamları,
- mekanik zorlanmaların ve dış etkenlerin düşük olduğu kapalı alan pano ve saha bağlantıları

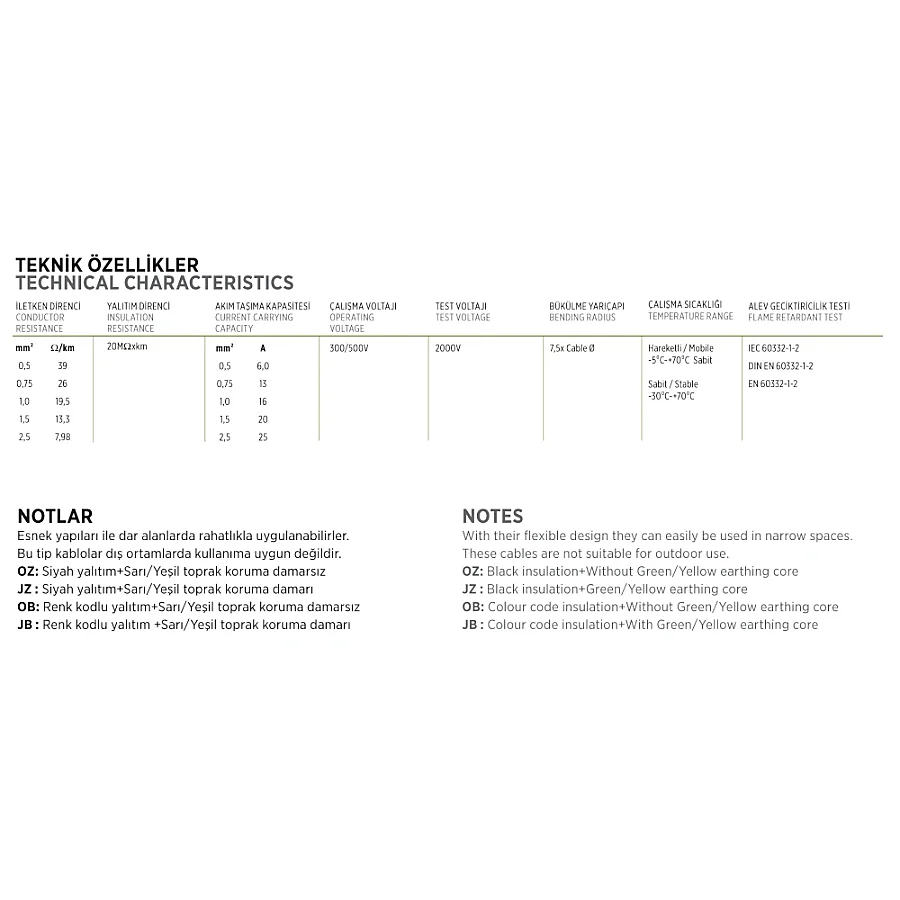

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Adı / Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 7 x 1 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Sınıf 5) |
| Yalıtım ve Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu ve toprak koruma damarlı (JZ) |
| Kılıf Rengi | Gri (RAL 7001) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| Yalıtım Direnci | > 20 MΩ x km |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Alev Geciktiricilik | IEC 60332-1-2 |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erflex 130-Y / YSLY-JZ serisi, sınıf 5 bükümlü bakır iletkeni ve numaralandırılmış damar dizilimi ile çoklu bağlantı gerektiren karmaşık kontrol panolarında hat hata riskini minimuma indirir. 7 adet 1 mm² kesitli damarı ve JZ kodlu toprak koruma entegrasyonunu gri RAL 7001 PVC dış kılıf altında birleştirerek, mekanik zorlamanın düşük olduğu endüstriyel iç ortamlarda güvenilir bir sinyal ve kontrol iletimi sağlar.
Sık Sorulan Sorular
Erse Erflex 130-Y 7x1 mm² kablo dış ortamda kullanılabilir mi?
Hayır, bu kablo mekanik zorlanmaların düşük olduğu iç mekanlar için tasarlanmıştır ve dış ortam koşullarına uygun değildir.
Bu kumanda kablosunda toprak damarı mevcut mu?
Evet, JZ kodlu yapısı sayesinde siyah yalıtkanlı damarların yanı sıra sarı/yeşil renkli toprak koruma damarı da içermektedir.
Damar bağlantılarını yaparken renk karışıklığı nasıl önlenir?
Siyah yalıtkan üzerine basılmış beyaz numara kodları sayesinde her bir damar uç montajı sırasında kolayca ayırt edilebilir ve hatasız bağlanabilir.
