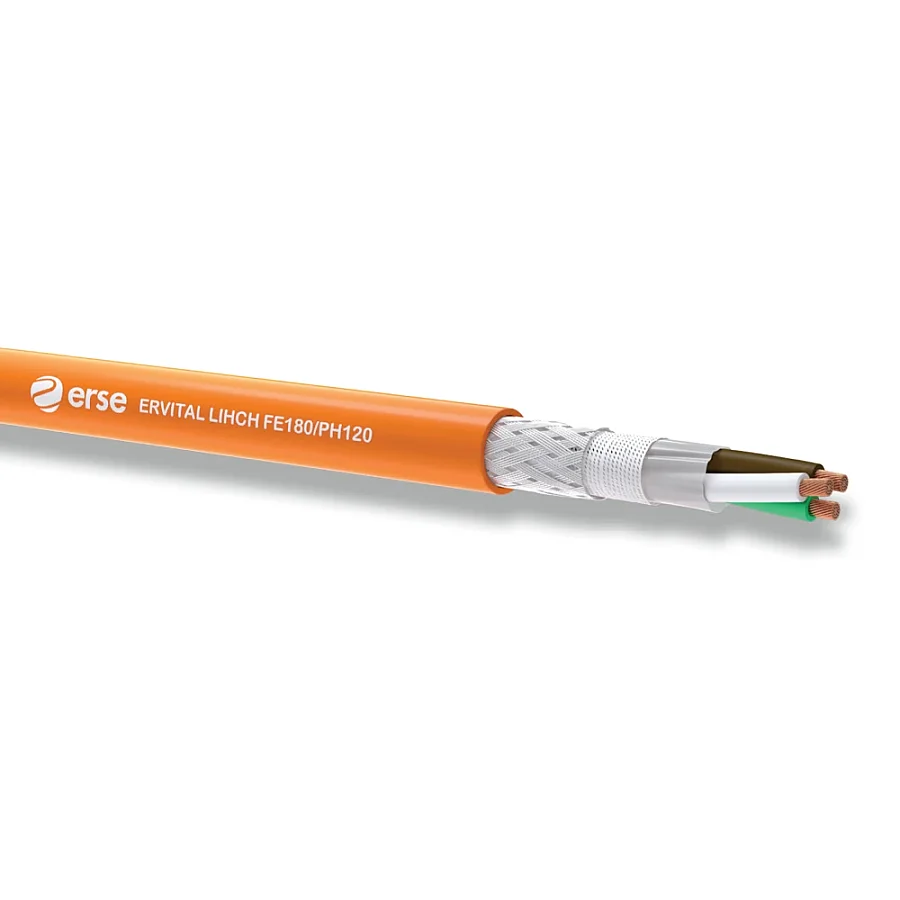

Erse Ertival LIHCH FE180/PH120/E30 3x0,75 mm² Sinyal Kontrol Kablosu
Erse Ertival LIHCH FE180/PH120/E30 3x0,75 mm² Sinyal Kontrol Kablosu
Bu üründen minimum 50 metre satın alabilirsiniz.

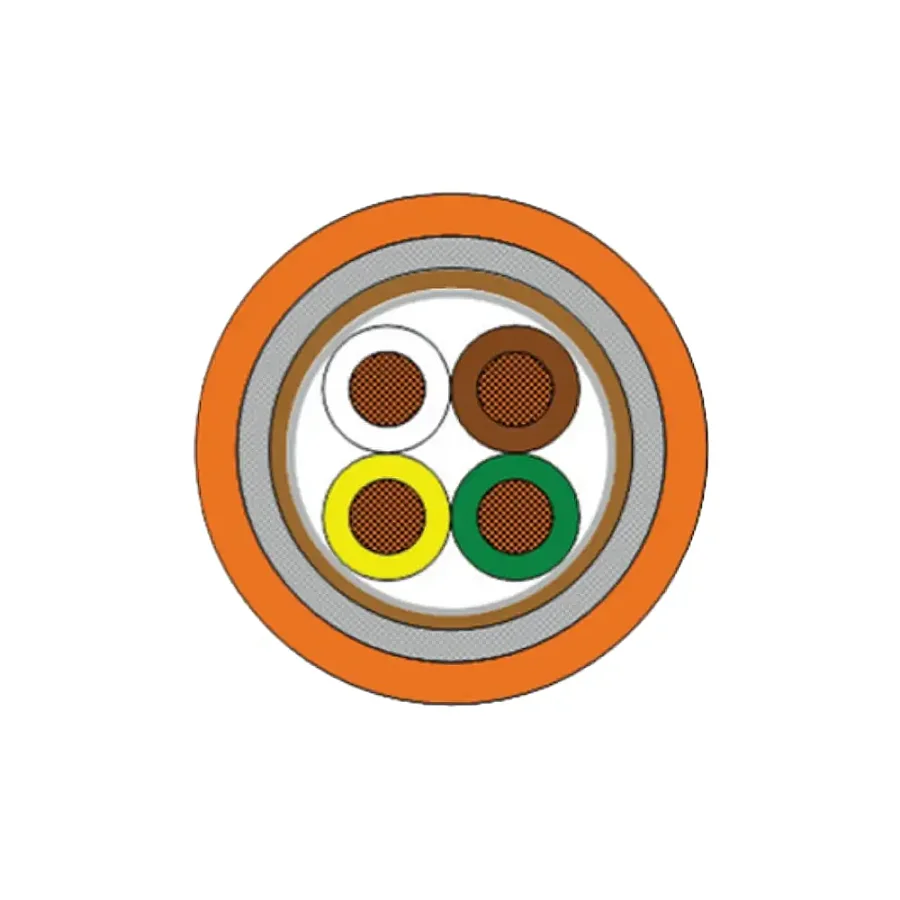

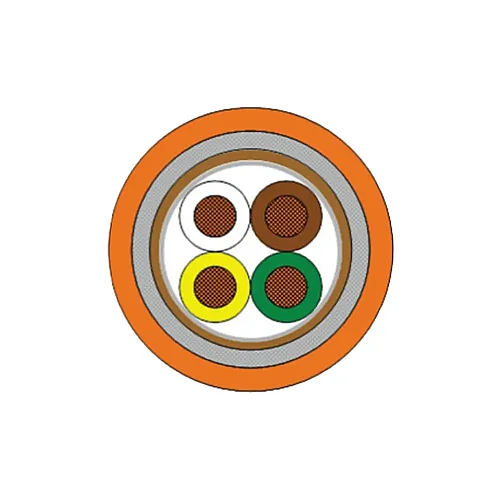

Erse Ertival LIHCH FE180/PH120/E30 3x0,75 mm², elektromanyetik girişimlerin yoğun olarak görüldüğü kapalı alanlarda güvenli sinyal iletimi sağlamak amacıyla geliştirilmiş yangına dayanıklı ekranlı sinyal kontrol kablosudur. 3 adet 0,75 mm² bükülü elektrolitik tavlı bakır iletkenden oluşan bu ürün, hassas kontrol sistemlerinin kararlı ve parazitsiz bir şekilde çalışmasına imkân tanır.
Kritik altyapılarda can ve mal güvenliğini desteklemek üzere tasarlanan kablo; halojensiz yapısı, düşük duman yoğunluğu ve alev geciktirici özellikleri sayesinde olası yangın anlarında duman ve zehirli gaz yayılımını en aza indirir. Kalaylı bakır örgü ekranı, dışarıdan gelebilecek elektromanyetik sinyal karışmalarını engelleyerek veri ve sinyal bütünlüğünün korunmasını sağlar.
Öne Çıkan Özellikleri
- FE180 Devre Bütünlüğü: IEC 60331-23 standardına uygun olarak yangın esnasında en az 180 dakika boyunca devre bütünlüğünü korur.
- PH120 Mekanik Şoklu Devre Bütünlüğü: EN 50200 standardına göre yangın sırasında maruz kaldığı mekanik şoklara karşı 120 dakika boyunca çalışmaya devam eder.
- Kalaylı Bakır Örgü Ekran: Elektromanyetik girişimlerin (EMI) sinyal iletimine olumsuz etkisini büyük ölçüde engeller.
- HFFR Dış Kılıf: Halojensiz ve alev geciktirici yapısıyla yangın durumunda yoğun duman oluşturmaz ve korozif gaz açığa çıkarmaz.
- Çapraz Bağlı Seramik Formunda Polimer Yüksek Yalıtım: Yüksek ısıya ve aleve karşı direnç göstererek iç iletkenlerin kısa devre yapmasını önler.

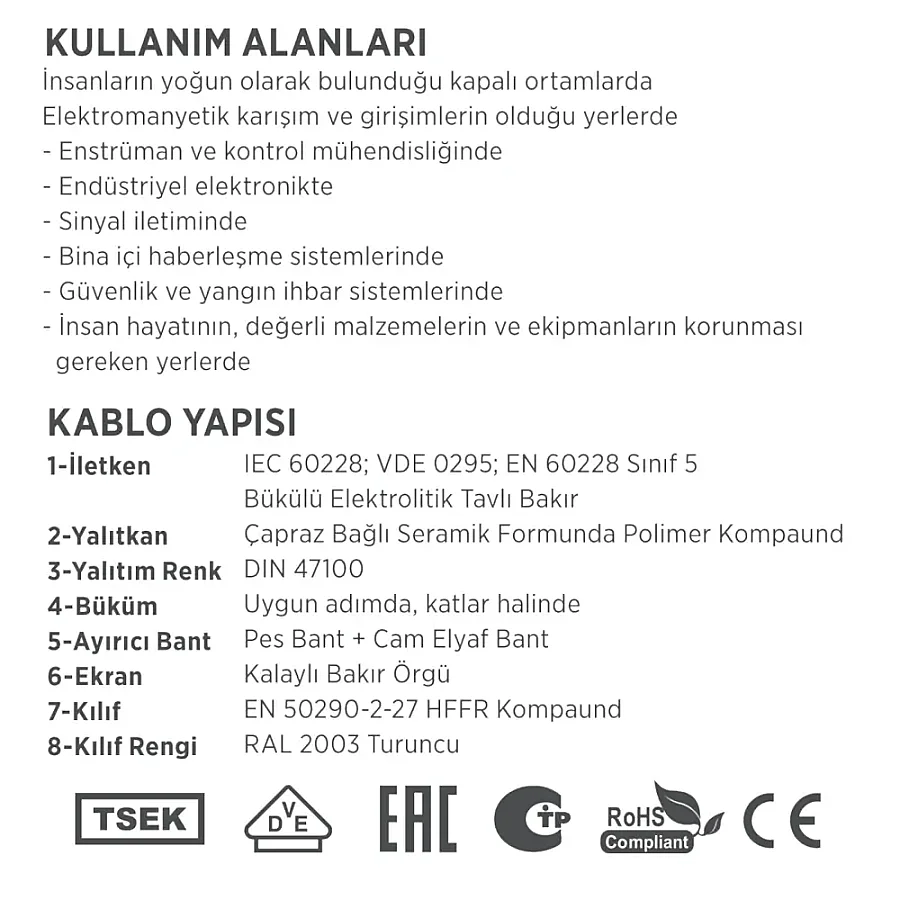

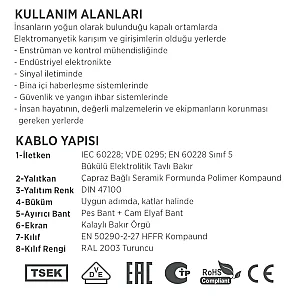

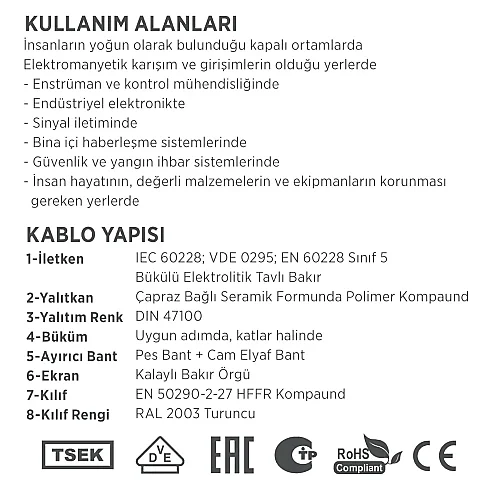

Kullanım Alanları
- Yangın ihbar ve acil durum güvenlik sistemlerinin sinyal devrelerinde
- İnsan yoğunluğunun fazla olduğu kapalı alanlardaki otomasyon ve zayıf akım altyapılarında
- Elektromanyetik parazit riskinin bulunduğu endüstriyel elektronik uygulamalarında
- Güvenlik kameraları ve alarm sistemlerinin veri iletim hatlarında

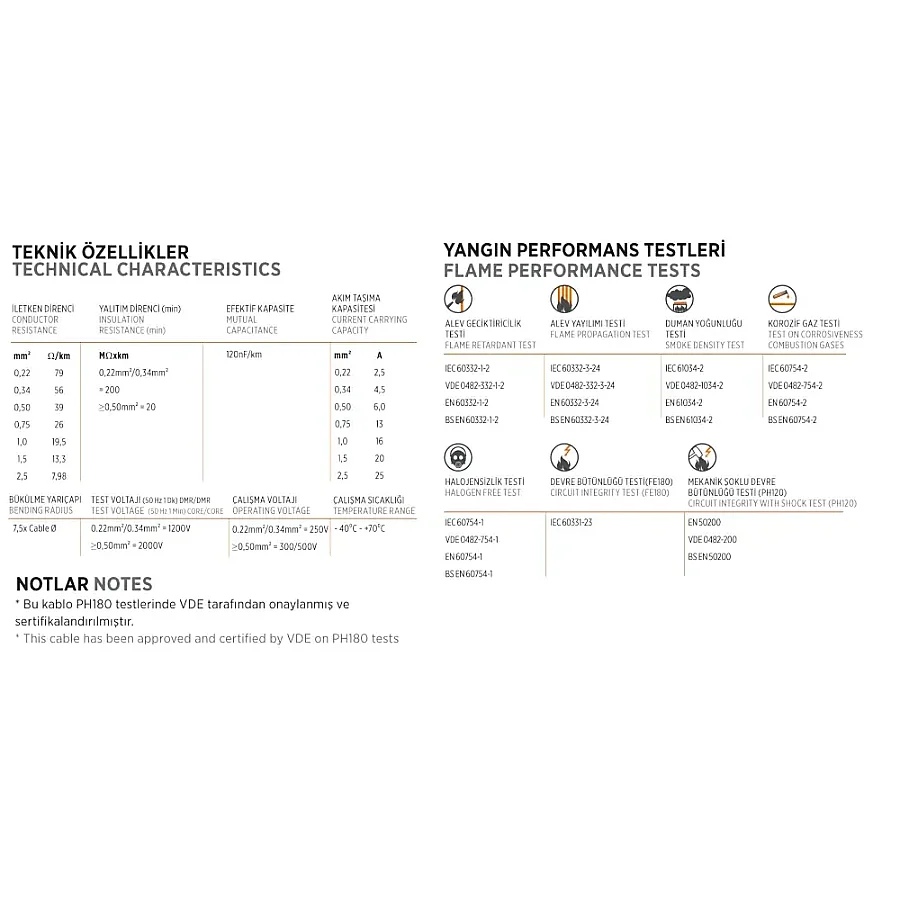

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Kablo Tipi | ERVITAL LIHCH FE180/PH120 Yangına Dayanıklı Sinyal Kontrol Kablosu |
| Kesit | 3x0,75 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (Sınıf 5) |
| Yalıtkan | Çapraz Bağlı Seramik Formunda Polimer Kompaund |
| Ekran | Kalaylı Bakır Örgü |
| Dış Kılıf | EN 50200-2-27 HFFR Kompaund |
| Dış Kılıf Rengi | RAL 2003 Turuncu |
| İletken Direnci | 26 Ohm/km (0,75 mm² için) |
| Akım Taşıma Kapasitesi | 13 A (0,75 mm² için) |
| Çalışma Voltajı | 300/500 V (0,75 mm² için) |
| Test Voltajı | 2000 V (0,75 mm² için) |
| Çalışma Sıcaklığı | -40°C ile +70°C arası |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı |
| Devre Bütünlüğü (FE180) | IEC 60331-23 (Min. 180 dakika) |
| Mekanik Şoklu Devre Bütünlüğü (PH120) | EN 50200 / BS EN 50200 |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE, VDE 0812 |
Benzer Ürünlerden Farkı Nedir?
Erse Ertival LIHCH FE180/PH120/E30 3x0,75 mm², standart sinyal kablolarından farklı olarak aynı anda hem FE180 devre bütünlüğünü hem de PH120 mekanik şok direncini sunar. Kalaylı bakır örgü ekranı sayesinde parazitli ortamlarda yüksek sinyal kararlılığı sağlarken, halojensiz HFFR kılıfı ile yangın güvenliği standartlarını en üst düzeyde karşılar. Bu teknik kombinasyon, kablonun hem elektriksel parazitlere hem de yangın anındaki zorlu fiziksel koşullara karşı aynı anda direnç göstermesini gerektiren projelerde tercih edilmesini sağlar.
Sık Sorulan Sorular
Bu kablo yangın anında ne kadar süreyle çalışmaya devam eder?
Erse Ertival LIHCH FE180/PH120 kablo, IEC 60331-23 standardına göre en az 180 dakika devre bütünlüğü (FE180) ve EN 50200 standardına göre 120 dakika mekanik şok altında devre bütünlüğü (PH120) sağlayarak yangın sırasında çalışmasını sürdürür.
Kablo elektromanyetik parazitlerden nasıl korunur?
Ürünün bünyesinde bulunan kalaylı bakır örgü ekran, dış kaynaklı elektromanyetik girişimlerin (EMI) sinyal iletim hattını etkilemesini engelleyerek parazitsiz bir kontrol sinyali iletimi sunar.
Hangi tür projelerde ve alanlarda kullanılmalıdır?
Bu kablo; elektromanyetik girişim riskinin olduğu, insanların yoğun olarak bulunduğu ve yüksek yangın güvenliği gerektiren kapalı alanlardaki güvenlik, yangın ihbar ve endüstriyel sinyalizasyon sistemlerinde kullanılır.
