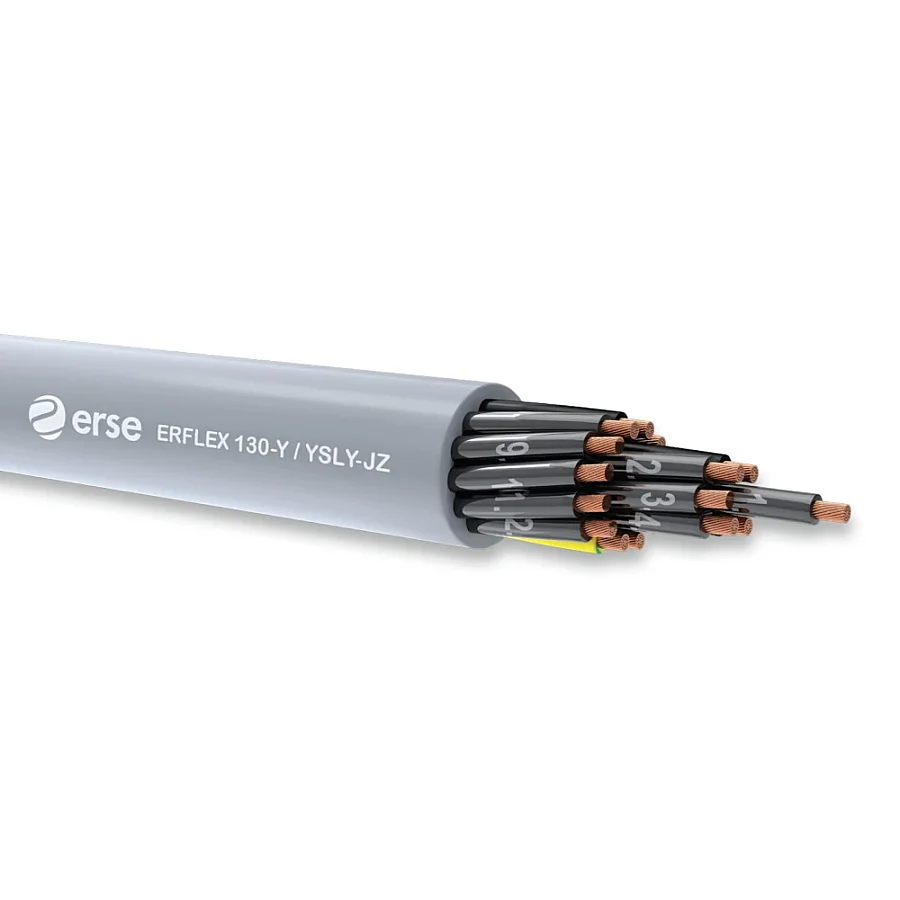

Erse Erflex 130-Y / YSLY-JZ 12x1 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 12x1 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 12x1 mm² kumanda kablosu; endüstriyel elektronik, enstrüman ve kontrol mühendisliği uygulamalarında güvenilir sinyal iletimi sağlamak amacıyla geliştirilmiş esnek bir kontrol kablosudur. 12 adet 1 mm² kesitli bükülü elektrolitik tavlı bakır damardan oluşan yapısı, özellikle makine imalatında ölçme ve kontrol amaçlı devre bağlantıları için ihtiyaç duyulan elektriksel ve mekanik esnekliği sunar.
Ürün, IEC 60228 Class 5 standartlarına uygun ince bükümlü iletken yapısı sayesinde dar alanlarda ve hareketli montaj gerektiren hatlarda kolay döşeme imkânı tanır. Siyah yalıtkan üzerindeki beyaz numara kodlaması, çok damarlı sistemlerde kablolama ve devreye alma süreçlerini hatasız yönetmeye olanak sağlar. RAL 7001 gri dış kılıfı ile endüstriyel panolarda ve otomasyon hatlarında standartlara uygun bir görünüm oluşturur.
Öne Çıkan Özellikleri
- 12x1 mm² Kesit ve Damar Yapısı: Çoklu sinyal taşıma kapasitesi gerektiren kontrol devreleri için organize ve düzenli bağlantı altyapısı sağlar.
- IEC 60228 Sınıf 5 İletken: Bükülü elektrolitik tavlı bakır yapısıyla esneklik kazandırarak montaj sırasında kolaylık sunar.
- Numara Kodlu Yalıtım: Siyah yalıtkan üzerindeki beyaz numara kodları sayesinde çok damarlı bağlantılarda karışıklığı önler ve pratik takip imkânı tanır.
- 300/500 V Çalışma Voltajı: Endüstriyel kontrol ve ölçüm devrelerinin standart gerilim aralığında güvenle çalışmasını destekler.
- Alev Geciktirici Kılıf: IEC 60332-1-2 standartlarına uygun alev geciktiricilik özelliği ile olası yangın risklerine karşı güvenlik standardı sunar.
- Geniş Sıcaklık Aralığı: Sabit uygulamalarda -30 °C ile +70 °C, hareketli uygulamalarda ise -5 °C ile +70 °C arasında operasyonel esneklik sağlar.

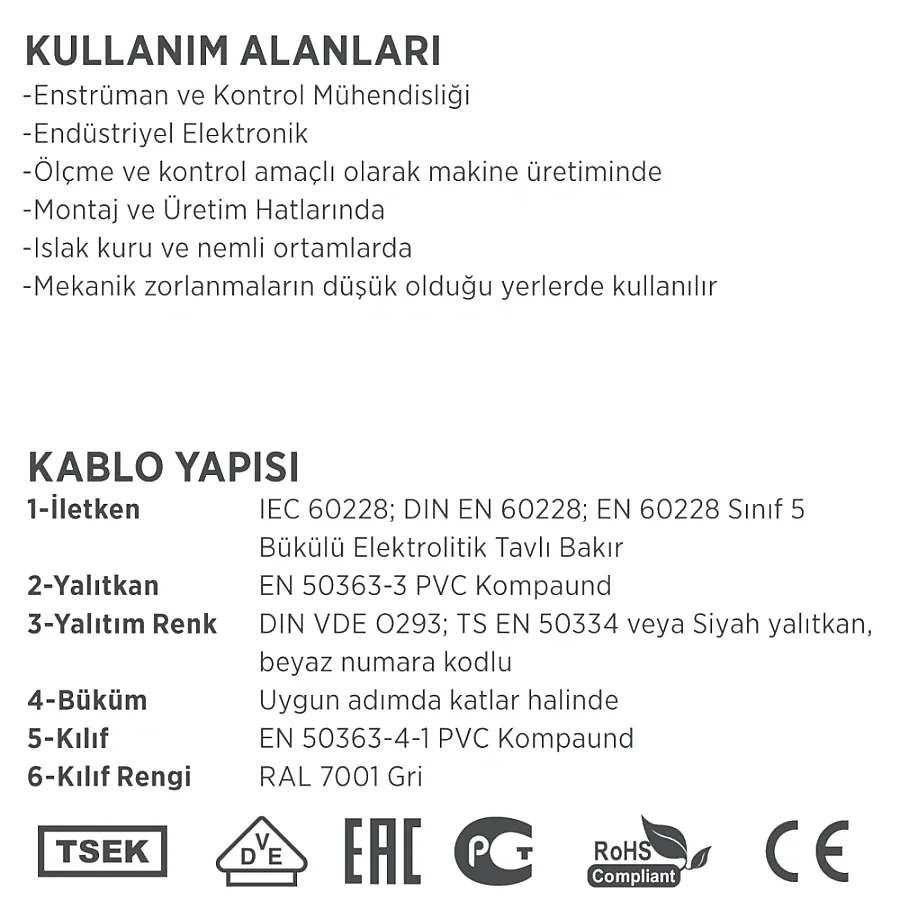

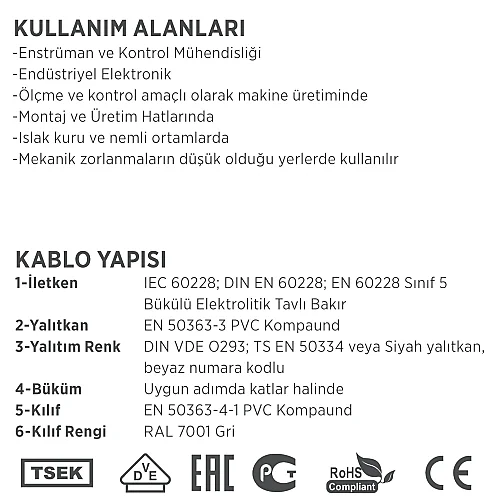

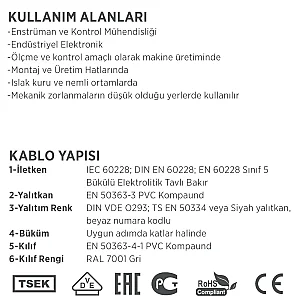

Kullanım Alanları
- Endüstriyel elektronik sistemleri ve enstrüman kontrol mühendisliği hatları
- Makine imalatında hassas ölçme ve kontrol amaçlı dahili bağlantılar
- Montaj ve üretim hatlarının sinyal iletim altyapısı
- Islak, kuru ve nemli iç ortam tesisatları
- Mekanik zorlanmaların düşük olduğu pano içi ve kablo kanalı uygulamaları

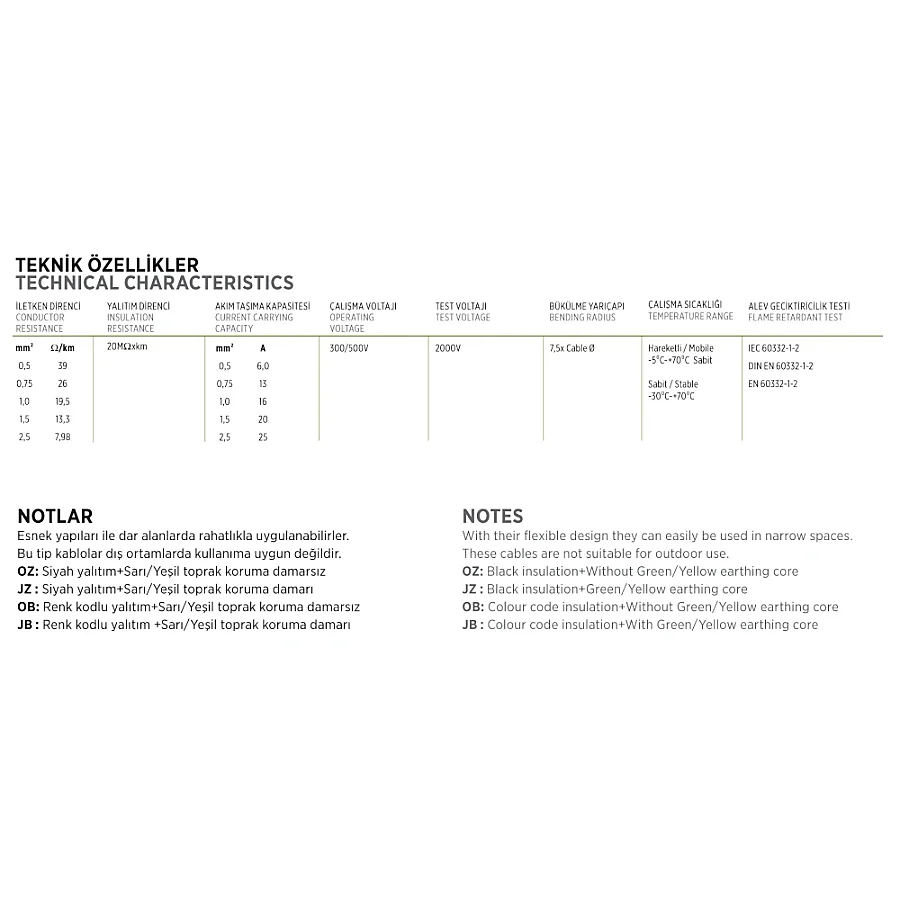

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 12 x 1 mm² |
| İletken Tipi | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtım Malzemesi | PVC Kompaund (EN 50363-3) |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu (Sarı/Yeşil toprak damarlı) |
| Dış Kılıf Malzemesi | PVC Kompaund (EN 50363-4-1) |
| Kılıf Rengi | Gri (RAL 7001) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| İletken Direnci | 19,5 Ω/km (1 mm² için) |
| Akım Taşıma Kapasitesi | 15 A |
| Yalıtım Direnci | > 20 MΩ x km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Alev Geciktiricilik | IEC 60332-1-2 |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y serisi bu 12x1 mm² model, orta kesitli iletken yapısı ve 12 damarlı kapasitesiyle çoklu sinyal iletimi gerektiren kontrol sistemlerinde hacim avantajı yaratır. Sınıf 5 bükülü bakır iletkenin sağladığı esneklik, çok damarlı kabloların montaj sırasında karşılaştığı yönlendirme zorluklarını azaltır. Ayrıca VDE ve TSEK gibi uluslararası standartlara uyumu, endüstriyel projelerde belgelendirilebilir güvenilirlik sunar.
Sık Sorulan Sorular
Bu kablo dış ortamda veya güneş ışığı alan yerlerde kullanılabilir mi?
Hayır, dış ortam için uygun değildir; mekanik zorlanmaların düşük olduğu iç mekanlarda, ıslak, kuru ve nemli ortamlarda kullanılmak üzere tasarlanmıştır.
Damarların takibi nasıl yapılır, renk kodlaması var mı?
Damarlar siyah yalıtkan üzerine beyaz numara kodlu olarak üretilmiştir ve sistemde sarı/yeşil toprak damarı mevcuttur; bu sayede çok damarlı bağlantılarda karışıklık olmadan kolayca takip edilir.
Hareketli otomasyon hatlarında bükülmeye dayanıklı mı?
Evet, IEC 60228 Sınıf 5 ince bükülü bakır iletken yapısı ve 7,5 kat kablo çapı minimum bükülme yarıçapı sayesinde hareketli iç ortamlarda esnek kullanım imkânı sunar.
