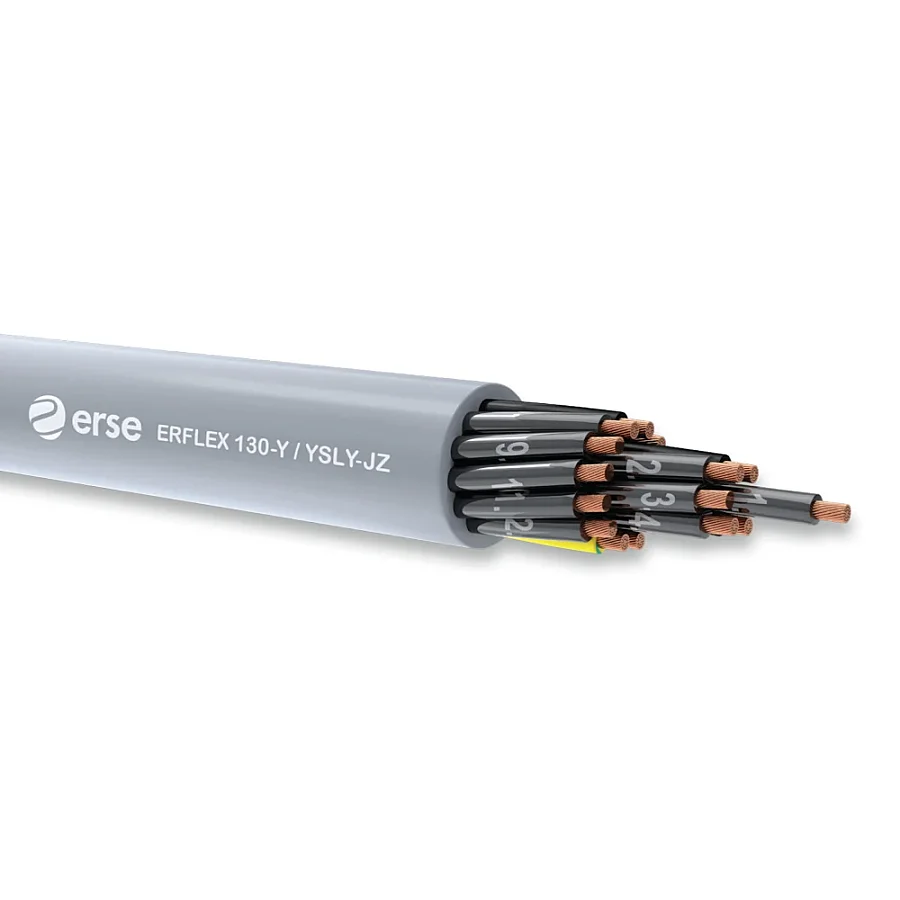

Erse Erflex 130-Y / YSLY-JZ 7x0,75 mm² kumanda kablosu, endüstriyel elektronik uygulamalarında ve enstrüman mühendisliğinde ölçme, sinyal iletimi ve kontrol amaçlı kullanılan çok damarlı bir bağlantı elemanıdır. Makine üretiminden montaj ve üretim hatlarına kadar geniş bir alanda hassas sinyallerin güvenle taşınmasını sağlamak amacıyla geliştirilmiştir. Esnek yapısı sayesinde dar alanlarda ve hareketli hatlarda tesisat kolaylığı sunar.
Bu 7 damarlı kumanda kablosu, bükülü elektrolitik tavlı bakır iletken yapısı ve IEC 60228 Class 5 standartlarına uygun yüksek esnekliği ile dikkat çeker. Siyah yalıtkan üzerindeki beyaz numara kodlaması, pano içi veya saha bağlantılarında karışıklığı önleyerek montaj sürecini hızlandırır. Ayrıca dairesel yapısını koruyan katlar halinde büküm teknolojisi ve gri RAL 7001 renkli PVC dış kılıfı sayesinde endüstriyel standartlara tam uyum sağlar.
Öne Çıkan Özellikleri
- 7x0,75 mm² Kesit ve Damar Yapısı: Çoklu bağlantı gerektiren kontrol devrelerinde birden fazla sinyali tek kablo üzerinden güvenle taşıma kapasitesi sunar.
- Numara Kodlu Damarlar: Siyah yalıtkan üzerindeki beyaz numara kodlaması sayesinde bağlantı sırasında kablo uçlarının takibini kolaylaştırır ve hata riskini azaltır.
- IEC 60228 Class 5 İletken: Bükülü elektrolitik tavlı bakır yapısıyla esneklik kazandırarak montaj sırasında kolay şekillendirme imkânı tanır.
- Alev Geciktirici Dış Yapı: IEC 60332-1-2 standartlarına uygun alev geciktiricilik özelliği ile olası yangın risklerine karşı güvenliği artırır.
- Geniş Sıcaklık Dayanımı: Sabit uygulamalarda -30 °C ile +70 °C, hareketli uygulamalarda ise -5 °C ile +70 °C arasında çalışabilme esnekliği sağlar.

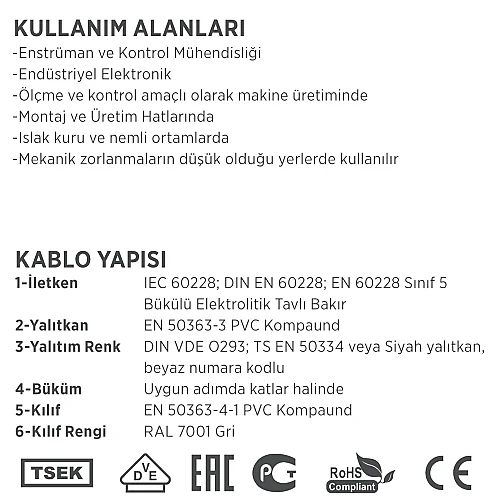

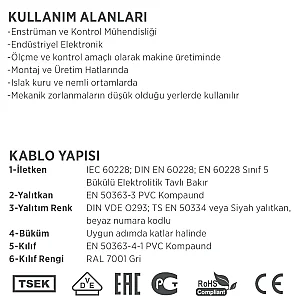

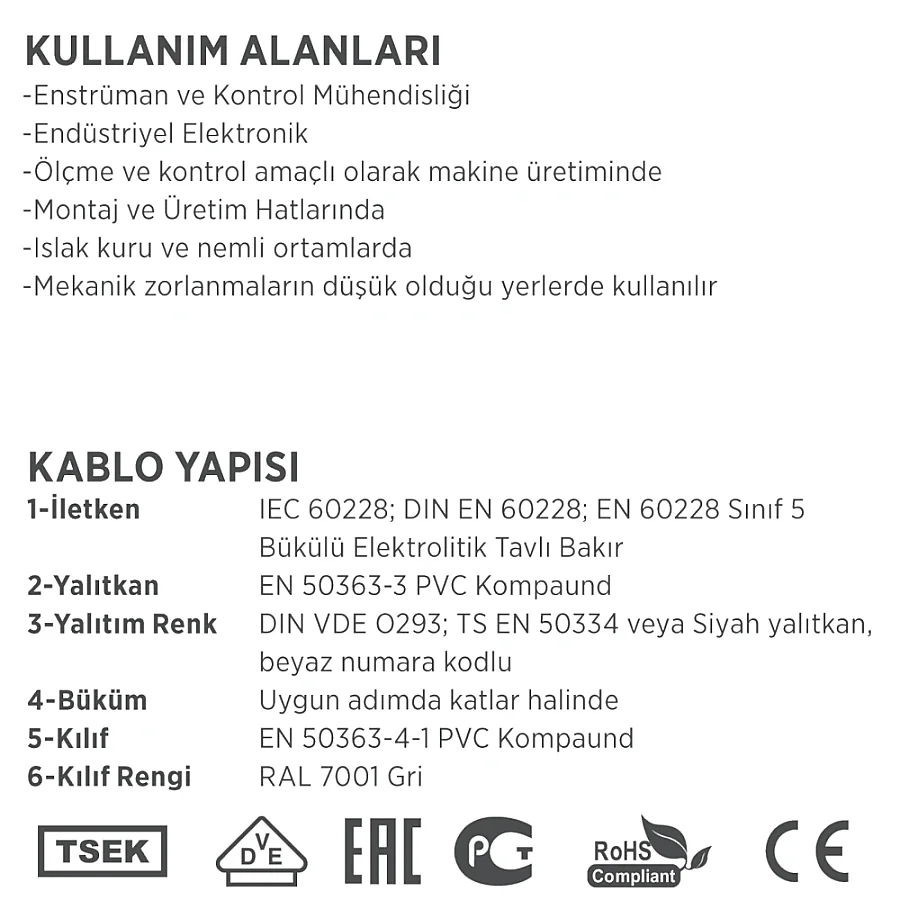

Kullanım Alanları
- endüstriyel elektronik cihazların sinyal ve kumanda bağlantıları
- makine imalatında hassas ölçme ve kontrol devreleri
- montaj ve üretim hatlarındaki otomasyon sistemleri
- ıslak, kuru ve nemli iç ortam tesisatları
- mekanik zorlanmaların düşük olduğu pano ve kablo kanalı içi uygulamaları

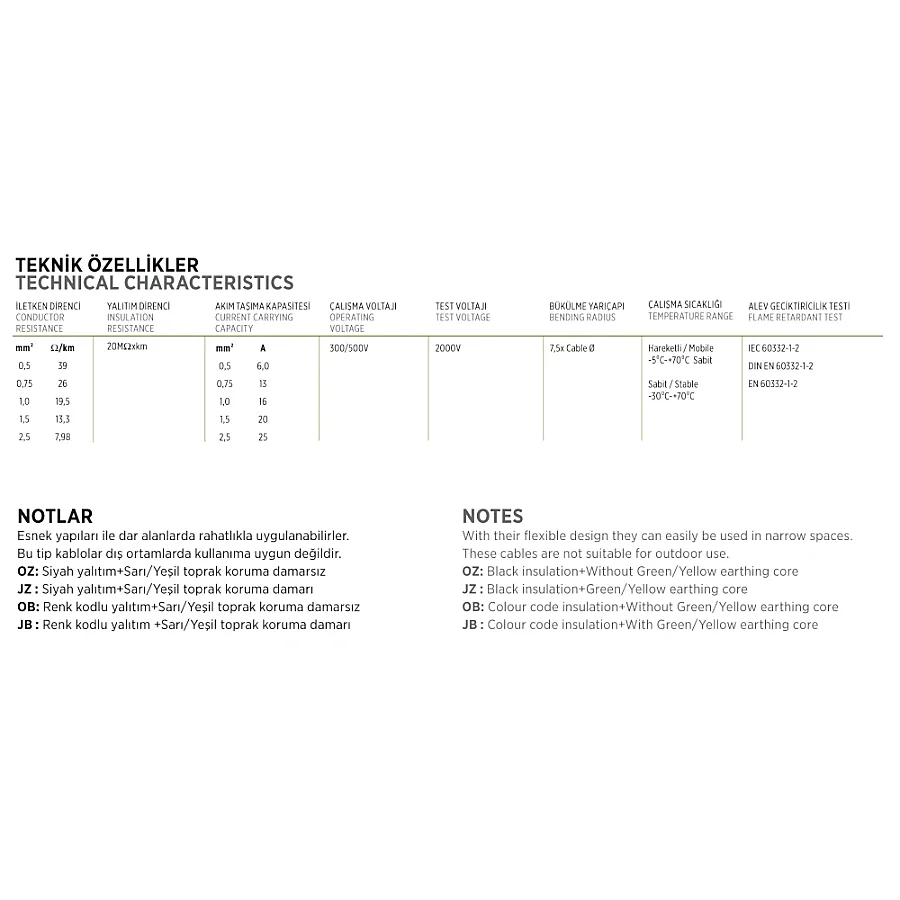

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 7 x 0,75 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtım ve Kılıf Malzemesi | PVC Kompaund |
| Damar Renklendirmesi | Siyah Yalıtkan, Beyaz Numara Kodlu (Sarı/Yeşil Toprak Damarlı) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| Akım Taşıma Kapasitesi | 13 A |
| İletken Direnci | 26 Ω/km |
| Yalıtım Direnci | > 20 MΩ x km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit / Hareketli) | -30 ... +70 °C / -5 ... +70 °C |
| Alev Geciktiricilik | IEC 60332-1-2 |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Sertifikalar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y / YSLY-JZ 7x0,75 mm² kumanda kablosu, Class 5 esnek bakır iletken yapısı ve numaralandırılmış damar dizilimi ile yoğun bağlantı gerektiren karmaşık kontrol panolarında yüksek işlevsellik sağlar. Standart düz kablolara kıyasla üzerindeki numara kodları sayesinde ek etiketleme ihtiyacını azaltır ve bakım süreçlerini hızlandırır. JZ kodlu yapısı sayesinde entegre sarı/yeşil toprak damarı barındırır; bu da ek bir topraklama kablosu çekme gereksinimi olmadan güvenli bir tesisat kurulumuna olanak tanır.
Sık Sorulan Sorular
Erse Erflex 130-Y 7x0,75 mm² kablo dış ortamda kullanılabilir mi?
Hayır, bu kablo dış ortam kullanımı için uygun değildir. Mekanik zorlanmaların düşük olduğu iç mekanlarda, kuru, ıslak veya nemli ortamlarda tercih edilmelidir.
Bu kumanda kablosunun toprak koruma damarı var mı?
Evet, ürün kodundaki JZ ibaresi sayesinde bu kablo sarı/yeşil renkli toprak koruma damarına sahiptir. Bu özellik topraklama gerektiren devrelerde güvenli bağlantı sağlar.
Kablo damarlarının takibi montaj sırasında nasıl yapılır?
Damarlar siyah renkte üretilmiş olup üzerlerinde beyaz numara kodları bulunur. Bu kodlama sistemi, çok damarlı bağlantılarda karışıklığı önleyerek hatasız montaj yapılmasına imkân tanır.
