Erse Erflex 130-Y / YSLY-JZ 30x1 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 30x1 mm² Kumanda Kablosu
Erse Erflex 130-Y/YSLY-JZ, endüstriyel elektronik ve kontrol mühendisliği projelerinde sinyal iletimi ve ölçme-kontrol süreçleri için tasarlanmış, çok damarlı bir kumanda kablosudur. 30 adet 1 mm² kesitli iletkenden oluşan bu ürün, makine üretim hatlarında ve otomasyon sistemlerinde güvenilir bir veri ve sinyal akışı sağlar.

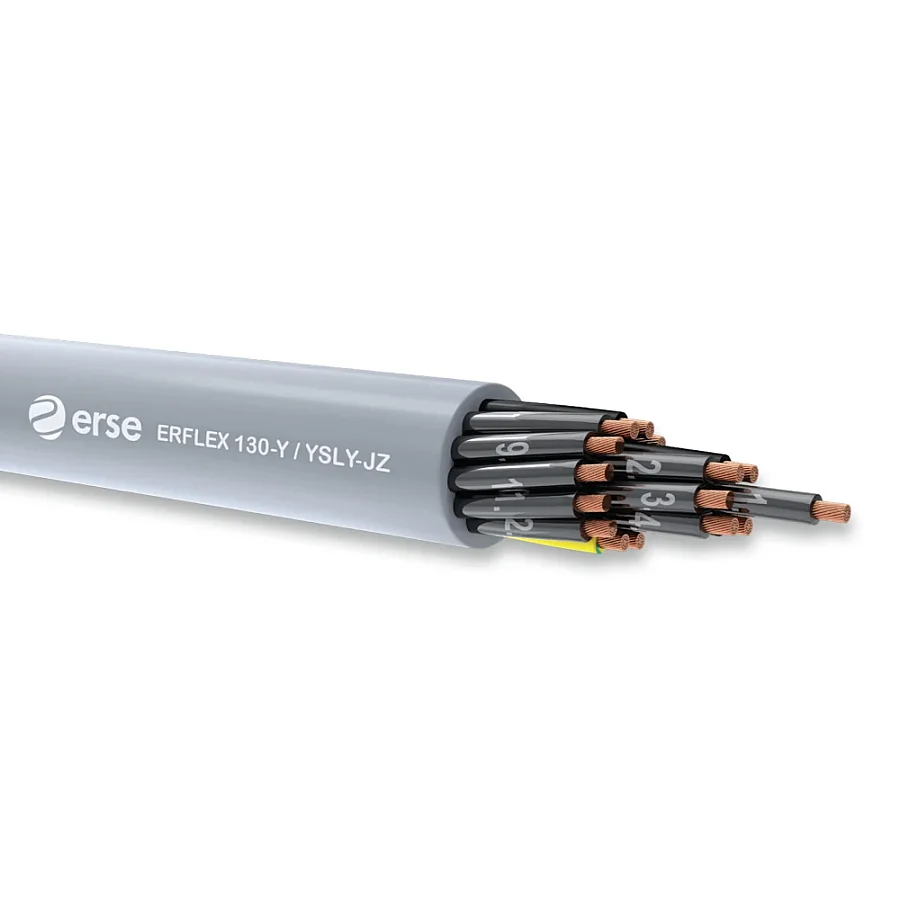

Kablo, esnek yapısını bükülü elektrolitik tavlı bakır iletkenlerden alır. Dış kılıfında kullanılan özel PVC kompaund, gri renkli (RAL 7001) yapısıyla hem dayanıklılık sunar hem de pano içi ve saha uygulamalarında kolay ayırt edilmesine yardımcı olur. IEC 60228 Class 5 standardına uygun iletken yapısı, montaj sırasında esneklik sağlayarak mekanik zorlanmaların düşük olduğu ortamlarda ideal bir performans sergiler.
Öne Çıkan Özellikleri
- Geniş Kesit ve Damar Sayısı: 30 damarlı yapısı, kompleks otomasyon sistemlerinde çok sayıda sinyali tek bir hat üzerinden yönetme imkânı tanır.
- Esnek İletken Yapısı: IEC 60228 Class 5 standardındaki bükülü bakır iletkenler, kablonun döşenmesi sırasında montaj kolaylığı sağlar.
- Alev Geciktirici Kılıf: IEC 60332-1-2 standartlarına uygun alev geciktirici dış kılıfı, olası yangın durumlarında alevin yayılımını minimize ederek güvenlik seviyesini artırır.
- Geniş Sıcaklık Aralığı: Sabit uygulamalarda -30 °C ile +70 °C arasında çalışabilmesi, değişken endüstriyel ortam koşullarına uyum sağlamasını kolaylaştırır.
- Numara Kodlu Damarlar: Siyah yalıtkan üzerindeki beyaz numara kodları, pano ve saha montajı sırasında bağlantı hatalarını azaltarak hızlı kurulum imkânı verir.

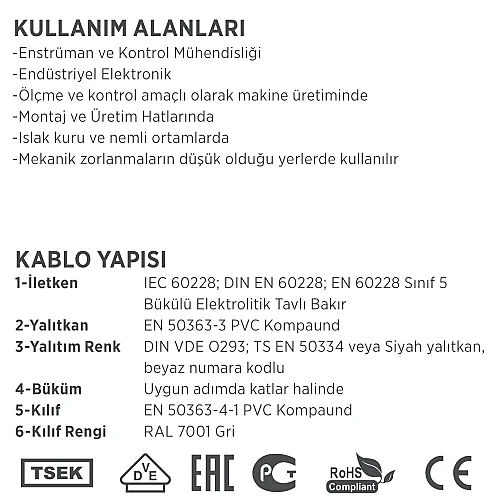

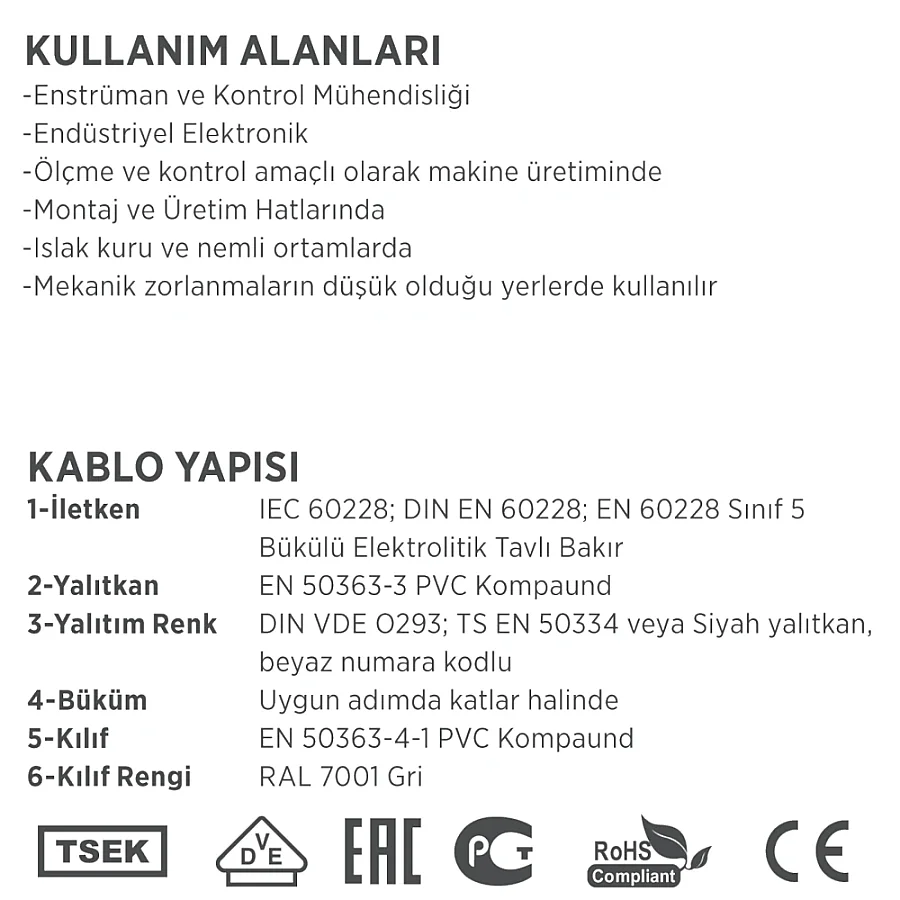

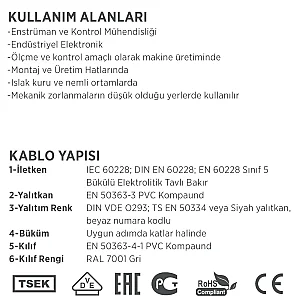

Kullanım Alanları
- Makine imalatında elektronik ölçüm ve kontrol ünitelerinin birbirine bağlanması.
- Endüstriyel üretim hatlarındaki sensör, valf ve otomasyon ekipmanlarının sinyal iletimi.
- Kontrol panoları içerisinde yoğun kablolama gerektiren cihazlar arası bağlantılar.
- Islak, kuru ve nemli çalışma ortamlarında, mekanik stresin düşük olduğu kontrol mühendisliği uygulamaları.

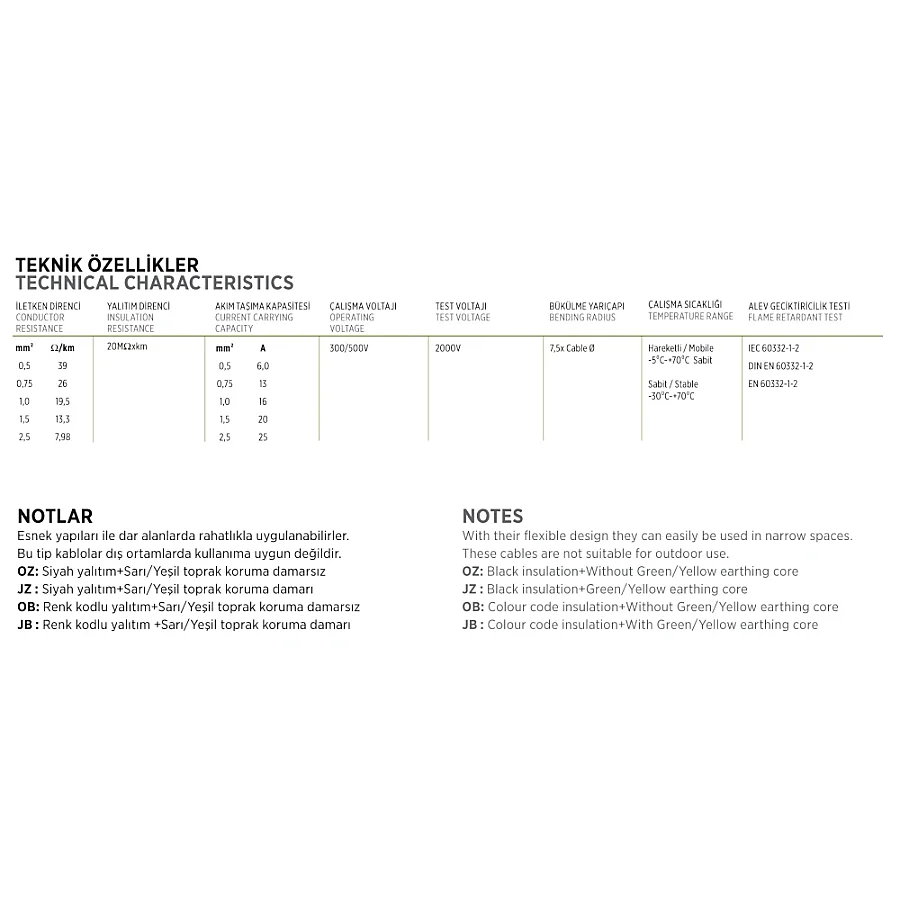

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Erflex 130-Y / YSLY-JZ |
| Damar Sayısı ve Kesit | 30 x 1 mm² |
| İletken Tipi | Bükülü Elektrolitik Tavlı Bakır (Class 5) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| Yalıtım Direnci | > 20 MΩ x km |
| Akım Taşıma Kapasitesi | 15 A |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı |
| Sıcaklık Aralığı (Hareketli) | -5 °C ... +70 °C |
| Sıcaklık Aralığı (Sabit) | -30 °C ... +70 °C |
| Kılıf Rengi | Gri (RAL 7001) |
| Standartlar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y serisi, özellikle çok damarlı (30x1 mm²) yapısı ve Class 5 esnek iletken teknolojisiyle öne çıkar. Piyasadaki standart kabloların aksine, hem VDE hem de TSEK gibi uluslararası standartlara uyum sağlaması, ürünün otomasyon ve makine imalatı gibi yüksek hassasiyet gerektiren alanlarda güvenle tercih edilmesini sağlar. Numara kodlu damar yapısı, 30 damarın tek tek takip edilmesini gerektiren karmaşık bağlantı süreçlerinde montaj süresini önemli ölçüde kısaltır.
Sık Sorulan Sorular
Bu kablo dış ortamda güneş ışığına maruz kalacak şekilde kullanılabilir mi?
Hayır, bu ürün dış ortam kullanımı için tasarlanmamıştır. Teknik yapısı kapalı alanlardaki endüstriyel tesisler, pano içleri ve makine gövdeleri için uygundur.
YSLY-JZ kodundaki ""JZ"" ifadesi ne anlama gelir?

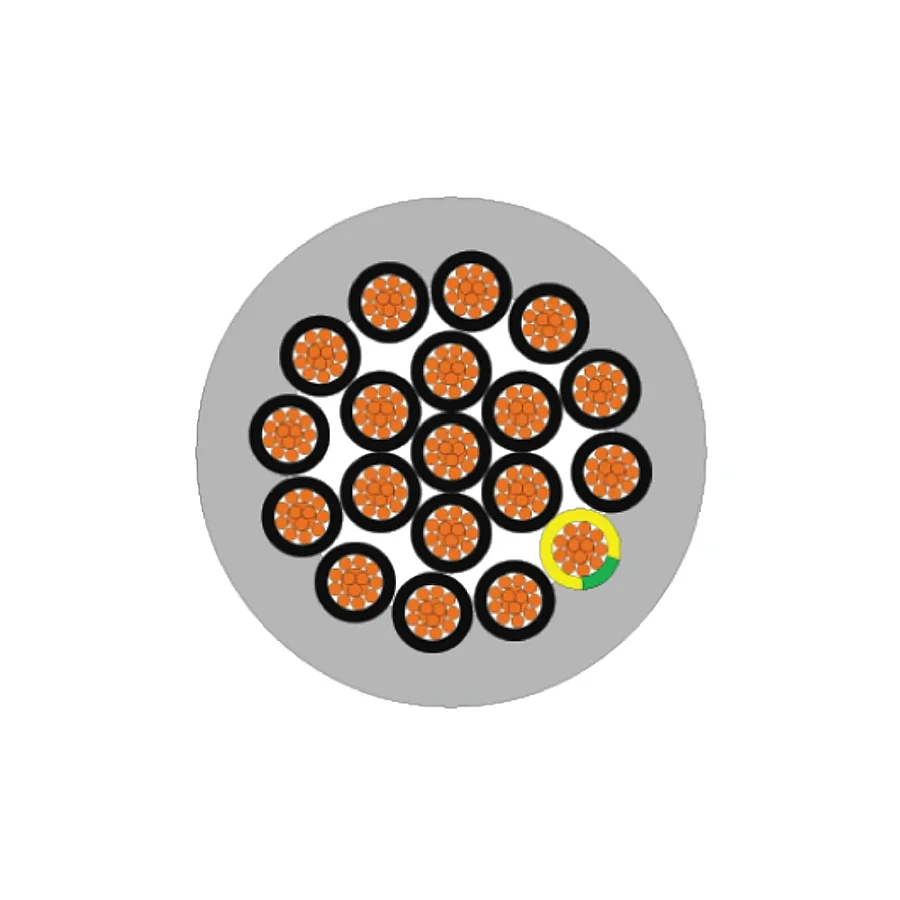

JZ ifadesi, kablonun siyah yalıtkanlı damarlara sahip olduğunu ve içerisinde sarı/yeşil renkli bir toprak koruma damarı barındırdığını belirtir.
Kabloyu montaj sırasında ne kadar dar bir bükülme yarıçapıyla kıvırabilirim?
Kabloda fiziksel hasar oluşmaması için bükülme yarıçapının toplam kablo çapının 7,5 katından daha düşük olmamasına dikkat etmelisiniz.
