Erse Erflex 130-Y / YSLY-JZ 16x0,75 mm² Kumanda Kablosu
Erse Erflex 130-Y / YSLY-JZ 16x0,75 mm² Kumanda Kablosu

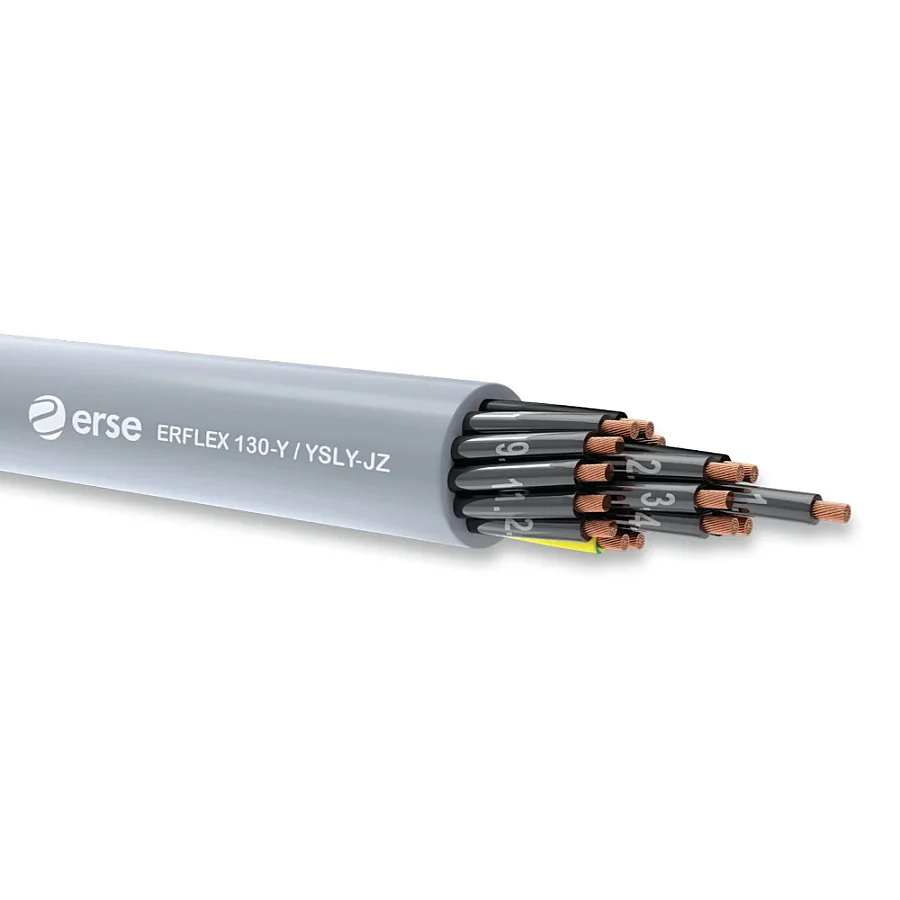

Erse Erflex 130-Y / YSLY-JZ 16x0,75 mm² kumanda kablosu, endüstriyel elektronik uygulamalarında ve makine üretim süreçlerinde güvenilir sinyal iletimi sağlamak amacıyla geliştirilmiş esnek bir kontrol kablosudur. Enstrüman ve kontrol mühendisliği projelerinde ölçme, izleme ve kumanda amaçlı bağlantı ihtiyaçlarını karşılamak üzere tasarlanmıştır.

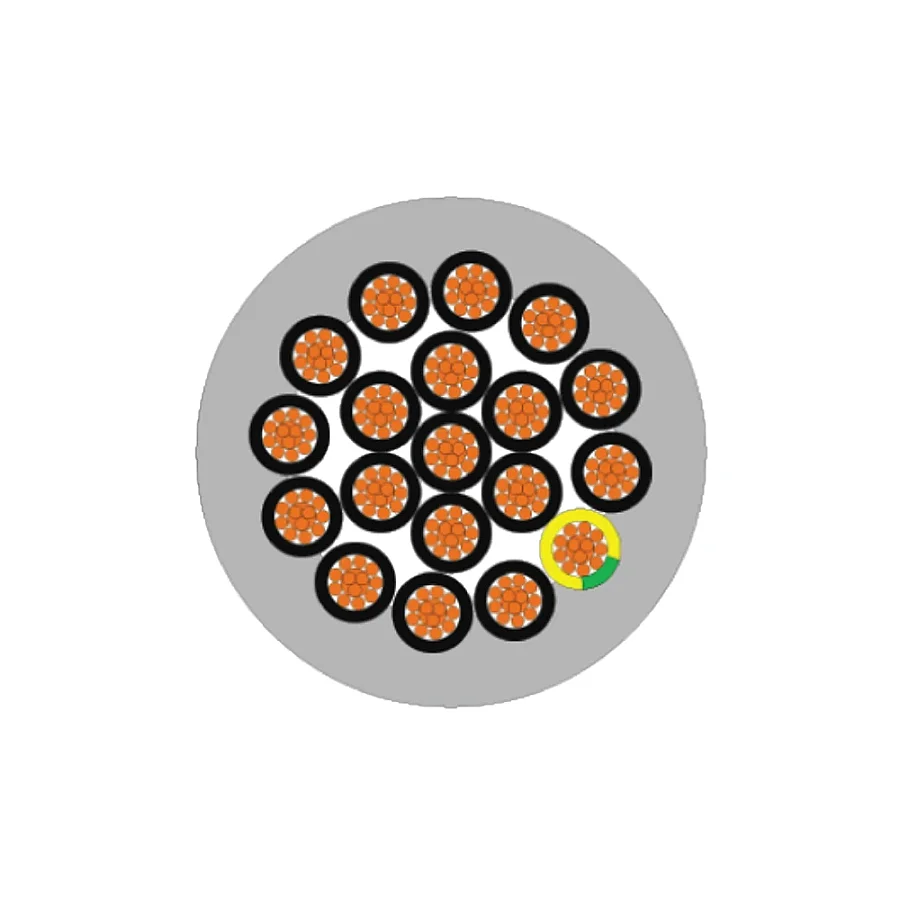

Bükülü elektrolitik tavlı bakır iletken yapısı ve IEC 60228 Class 5 standartlarına uygun tasarımı sayesinde montaj hatlarında ve hareketli ortamlarda esneklik sunar. Siyah yalıtkan üzerine basılı beyaz numara kodlu damar dizilimi ve JZ kodlamasına sahip sarı/yeşil toprak koruma damarı, pano içi ve saha bağlantılarında hatasız kablolama yapılmasına imkân tanır. Dış kılıfında kullanılan gri renkli PVC kompaund, mekanik zorlanmaların düşük olduğu kuru, ıslak ve nemli ortamlarda güvenli çalışma koşulları oluşturur.
Öne Çıkan Özellikleri
- 16x0,75 mm² damar yapısı: Çoklu kontrol ve sinyal iletimi gerektiren karmaşık bağlantı devreleri için yeterli damar sayısı sunar.
- IEC 60228 Class 5 esnek iletken: Bükülü elektrolitik tavlı bakır yapısı sayesinde dar alanlarda ve montaj hatlarında kolay yönlendirme sağlar.
- Numara kodlu damarlar: Siyah yalıtkan üzerindeki beyaz numara kodlaması ile bağlantı hatalarını önler ve devre takibini kolaylaştırır.
- JZ toprak damarı kodlaması: Sarı/yeşil koruma damarı barındıran yapısıyla elektriksel güvenliği destekler.
- Alev geciktiricilik testi uyumluluğu: IEC 60332-1-2 standardına uygun alev geciktirici dış kılıf yapısıyla güvenli çalışma ortamı oluşturur.
- Geniş sıcaklık aralığı: Sabit uygulamalarda -30 °C ile +70 °C, hareketli uygulamalarda ise -5 °C ile +70 °C arasında çalışabilme esnekliği sunar.

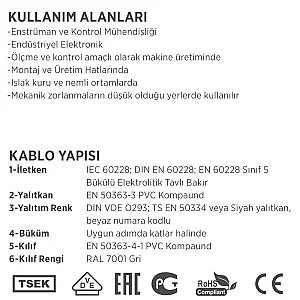

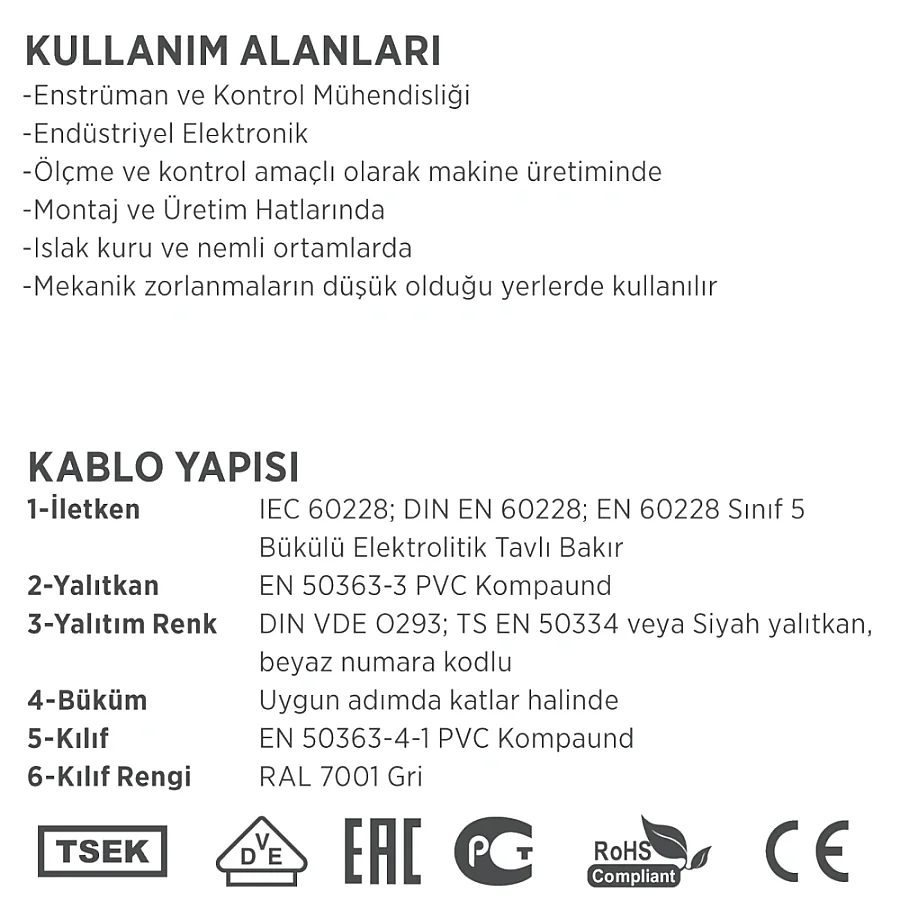

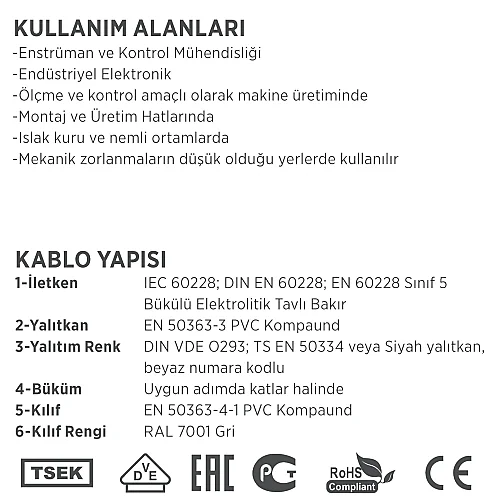

Kullanım Alanları
- endüstriyel elektronik devrelerinde ölçme ve sinyal kontrol hatları,
- makine üretiminde otomasyon ve kumanda panosu bağlantıları,
- montaj ve üretim hatlarındaki düşük mekanik zorlanmaya sahip iç mekan tesisatları,
- ıslak, kuru ve nemli endüstriyel ortam koşullarındaki kontrol mekanizmaları

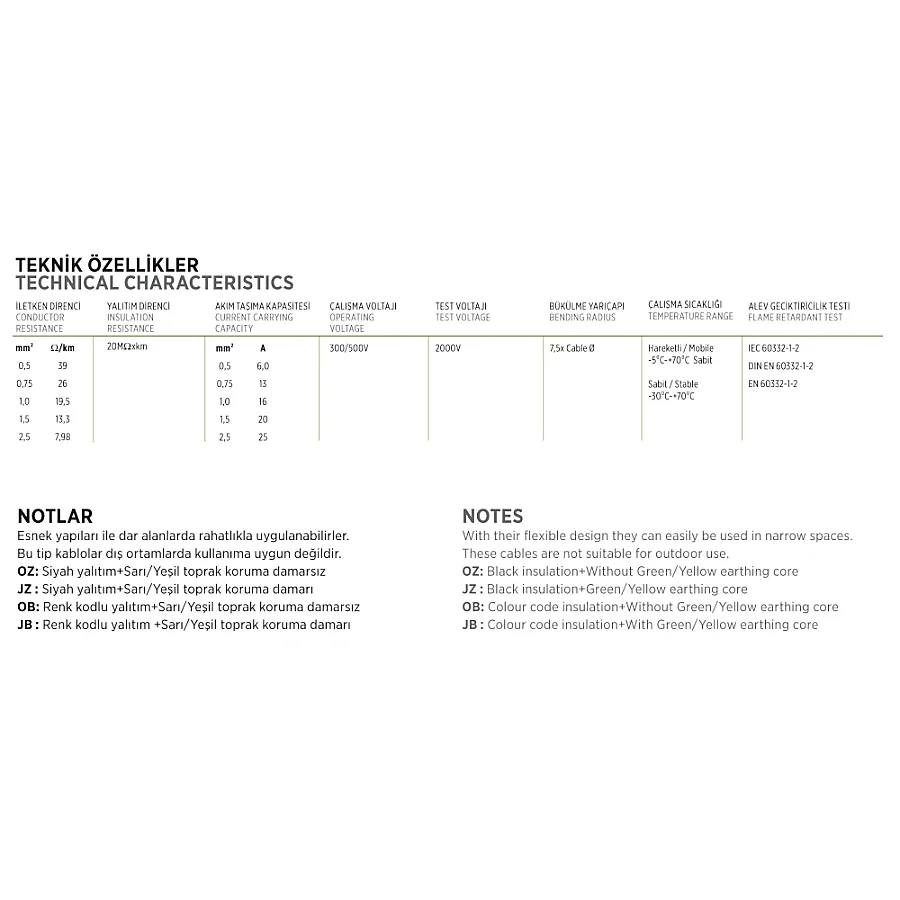

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | ERFLEX 130-Y/YSLY-JZ |
| Damar Sayısı ve Kesit | 16x0,75 mm² |
| İletken Yapısı | Bükülü Elektrolitik Tavlı Bakır (IEC 60228 Class 5) |
| Yalıtım Malzemesi | PVC Kompaund (EN 50363-3) |
| Damar Renklendirmesi | Siyah yalıtkan, beyaz numara kodlu ve Sarı/Yeşil toprak damarlı (JZ) |
| Dış Kılıf Malzemesi | PVC Kompaund (EN 50363-4-1) |
| Dış Kılıf Rengi | Gri (RAL 7001) |
| Çalışma Voltajı | 300 / 500 V |
| Test Voltajı | 2000 V |
| Yalıtım Direnci | > 20 MΩ x km |
| Bükülme Yarıçapı | 7,5 x Kablo Çapı (Minimum) |
| Çalışma Sıcaklığı (Sabit) | -30 ... +70 °C |
| Çalışma Sıcaklığı (Hareketli) | -5 ... +70 °C |
| Alev Geciktiricilik Standardı | IEC 60332-1-2 / DIN EN 60332-1-2 / EN 60332-1-2 |
| Sertifikalar ve Standartlar | TSEK, VDE, EAC, RoHS, CE |
Benzer Ürünlerden Farkı Nedir?
Erse Erflex 130-Y / YSLY-JZ 16x0,75 mm² kumanda kablosu; 16 adet çoklu damar yapısını 0,75 mm² kesit değeri, VDE ve TSEK sertifikasyonları ile birleştirerek endüstriyel kontrol sistemlerinde güvenilir bir altyapı sunar. Numara kodlu siyah damarları ve entegre sarı/yeşil toprak damarı (JZ) sayesinde çoklu bağlantı gerektiren karmaşık devrelerde karışıklığı önler ve güvenli devre takibi sağlar.
Sık Sorulan Sorular
Erse Erflex 130-Y 16x0,75 mm² kablo dış ortamda kullanılabilir mi?
Hayır, dış ortam için uygun değildir. Mekanik zorlanmaların düşük olduğu iç mekanlarda, ıslak, kuru ve nemli ortamlarda güvenle kullanılabilir.
Bu kumanda kablosunun toprak koruma damarı var mı?
Evet, ürün kodundaki JZ ibaresi ve standart yapısı gereği sarı/yeşil renkli toprak koruma damarı içermektedir.
Kablo montaj sırasında dar alanlarda kolay bükülür mü?
Evet, IEC 60228 Class 5 sınıfına uygun bükülü elektrolitik tavlı bakır iletken yapısı ve kablo çapının 7,5 katı minimum bükülme yarıçapı sayesinde montaj sırasında esneklik sağlar.
